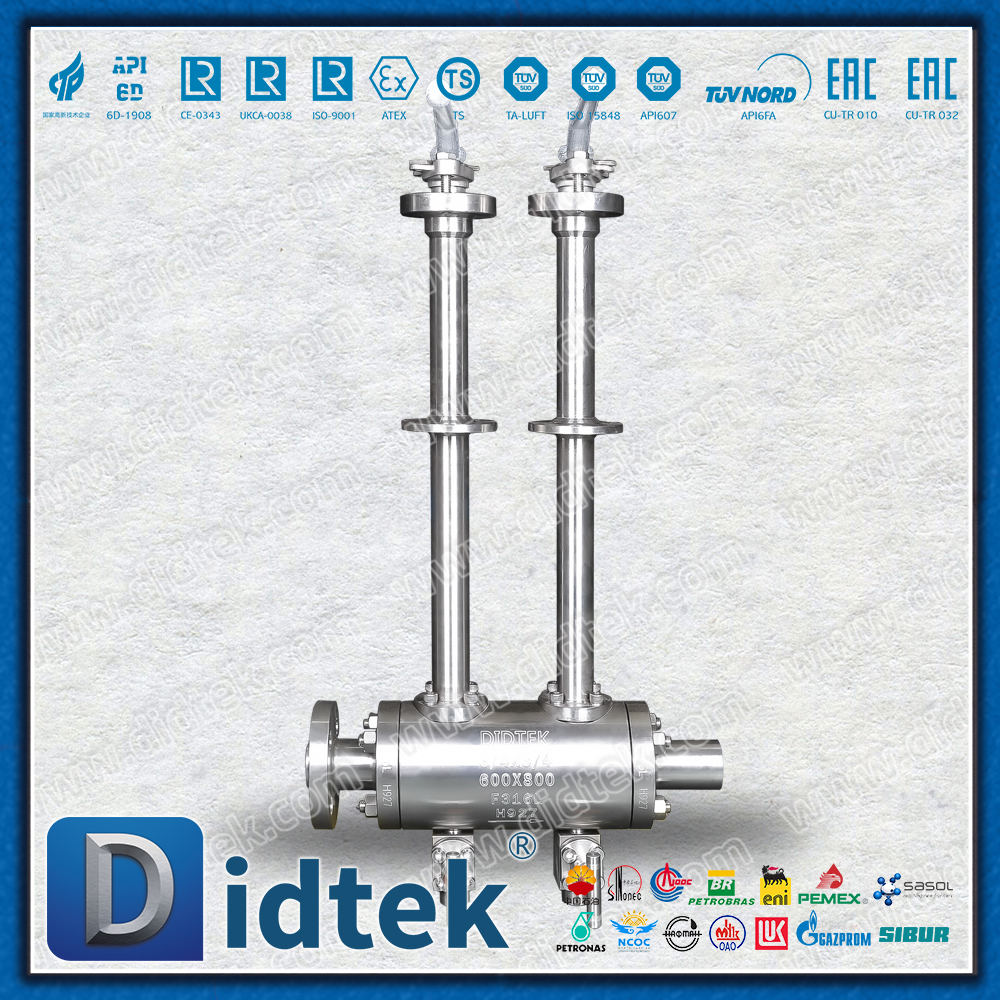

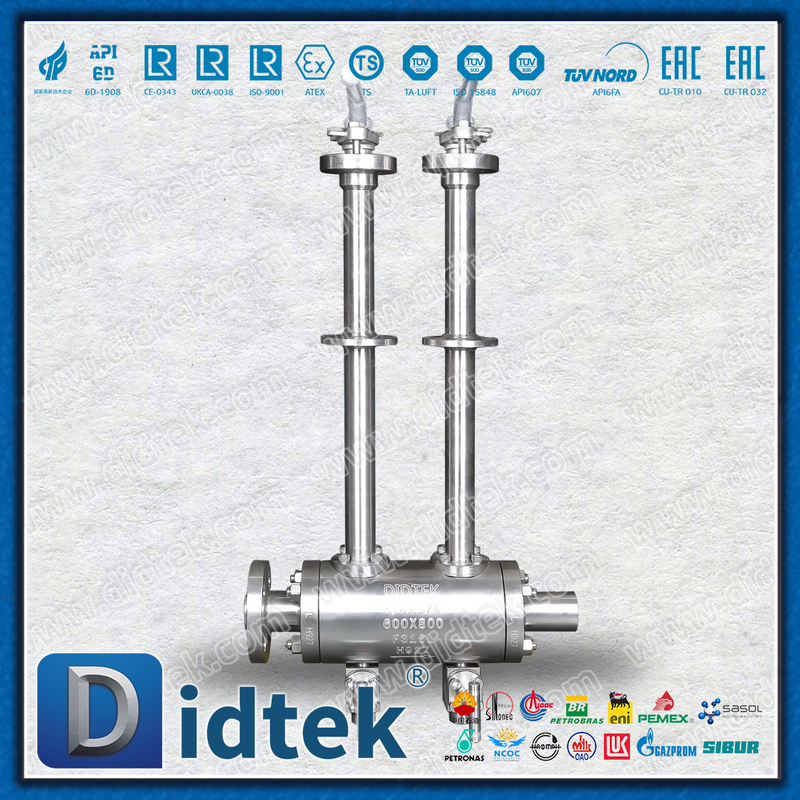

Valvola a sfera a doppia sfera con stelo prolungato per azoto liquido criogenico per GNL

Posizionamento del prodotto principale

Questo prodotto è una valvola speciale appositamente progettata per gas naturale liquefatto (GNL), azoto liquido e altri mezzi criogenici. Adotta un coperchio della valvola a collo lungo a temperatura ultrabassa e un'esclusiva struttura DBB (double-cut-off Relief) a doppia sfera, garantendo tenuta assoluta, isolamento di sicurezza e scarico automatico della pressione nella cavità in un ambiente a temperatura estremamente bassa di -196 ℃. È un dispositivo di sicurezza fondamentale nei settori dello stoccaggio e del trasporto di GNL, delle unità di separazione dell'aria e dell'industria chimica criogenica.

Specifiche tecniche dettagliate

Principali caratteristiche e vantaggi

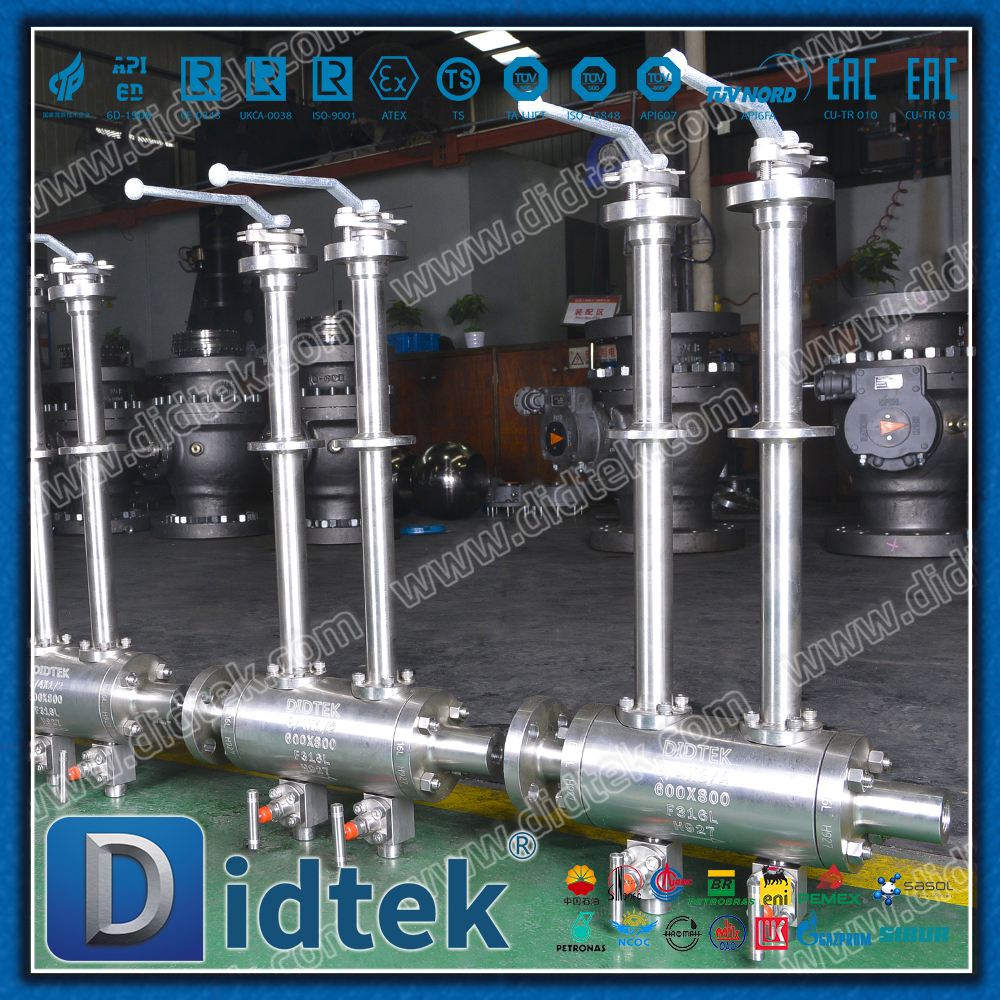

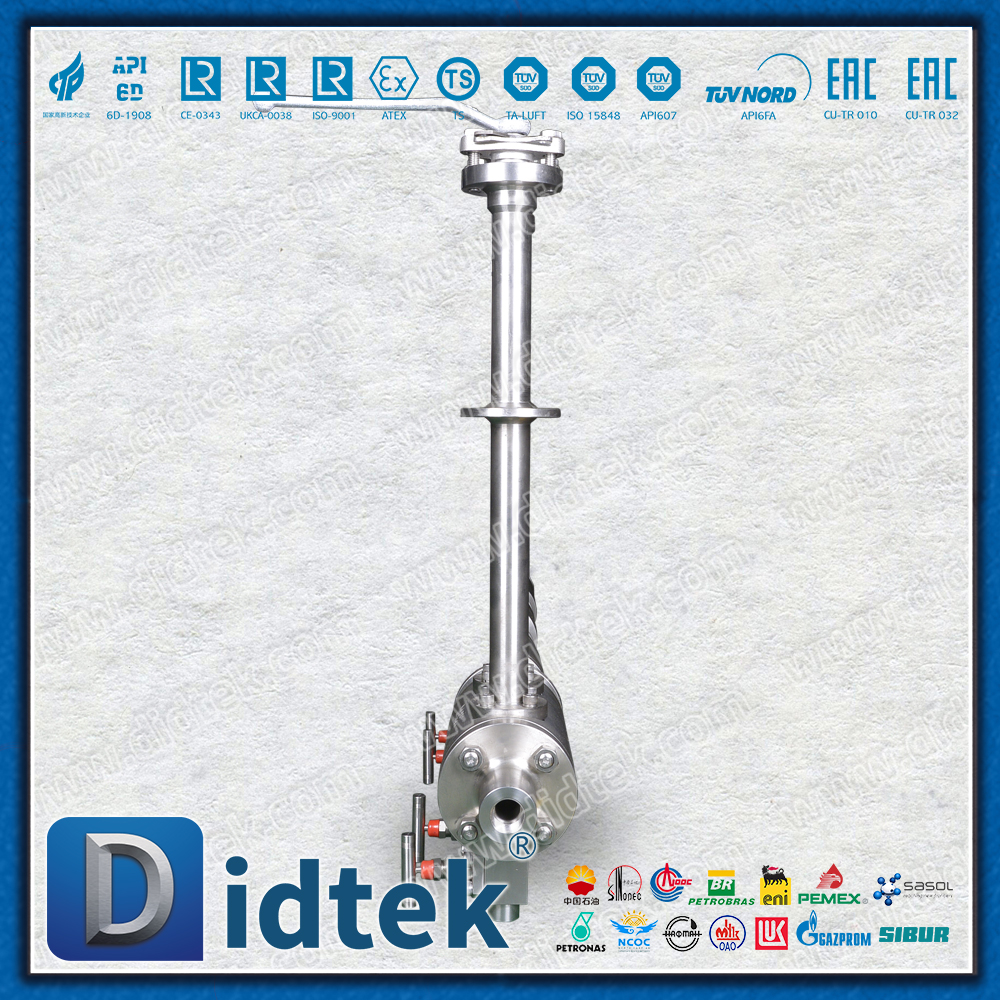

1. Design del coperchio della valvola a collo lungo a temperatura ultrabassa

Efficace isolamento termico: grazie al design ottimizzato del collo esteso della valvola, si garantisce che la temperatura nell'area del premistoppa rimanga superiore a 0 ℃, prevenendo guasti operativi causati da formazione di ghiaccio o congelamento.

Struttura di isolamento dal freddo: la superficie esterna del coperchio della valvola è dotata di un anello di fissaggio dell'isolamento dedicato, che facilita la costruzione dello strato di isolamento dal freddo e mantiene le prestazioni a bassa temperatura del sistema.

Materiale affidabile: realizzato in acciaio inossidabile austenitico formato a imbutitura profonda, mantiene comunque un'eccellente resistenza agli urti a -196 ℃.

2. Struttura in rilievo a doppia sfera doppio tronco

Doppia garanzia di tenuta: due sfere indipendenti e la sede della valvola formano una barriera di tenuta in serie, migliorando notevolmente l'affidabilità della tenuta.

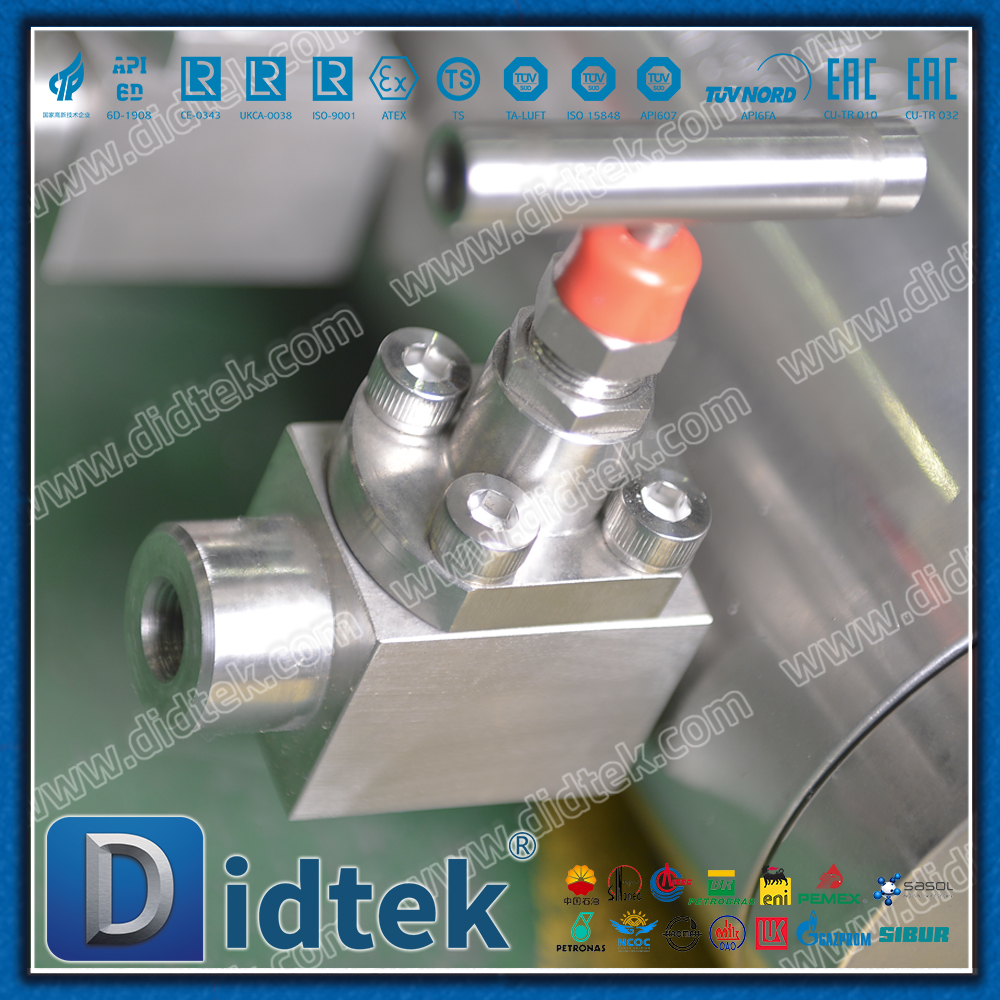

Funzione di scarico automatico: quando la pressione nella camera centrale aumenta in modo anomalo, può rilasciare automaticamente la sovrapressione per garantire la sicurezza della valvola.

Livello di sicurezza avanzato: soddisfa i requisiti di certificazione di sicurezza SIL 3, con la probabilità di guasto ridotta al minimo.

3. Tecnologia specializzata di trattamento criogenico

Stabilità del materiale: tutti i componenti chiave sono stati sottoposti a un trattamento criogenico profondo a -196 ℃ per eliminare lo stress interno e garantire la stabilità dimensionale.

Materiali sigillanti a bassa temperatura: materiali sigillanti speciali come PCTFE rinforzato vengono adottati per mantenere l'elasticità e le prestazioni di tenuta in condizioni di temperatura estremamente bassa.

Assemblaggio di precisione: lo speciale design di compensazione del gap a bassa temperatura garantisce un funzionamento affidabile anche quando la temperatura cambia.

Campi di applicazione tipici

Catena industriale del GNL: sistema di bracci di carico e scarico della stazione di ricezione, pipeline di processo dell'impianto di liquefazione, controllo dell'ingresso e dell'uscita del serbatoio di stoccaggio

Gas industriali: tubazioni di ossigeno liquido/azoto liquido per unità di separazione dell'aria, sistemi di serbatoi di stoccaggio di liquidi e sistemi di carico e scarico di autocisterne

Settori speciali: sistemi di raffreddamento superconduttori, sistemi di carburante criogenici aerospaziali, dispositivi sperimentali per la ricerca scientifica

Riepilogo dei valori

La valvola a sfera a doppia sfera e doppio intercettazione a collo lungo a temperatura ultrabassa per azoto liquido GNL, attraverso la sua innovativa struttura DBB a doppia sfera, il design professionale a temperatura ultrabassa e il rigoroso processo di trattamento criogenico, fornisce all'industria criogenica:

Eccezionali prestazioni di sicurezza: doppie barriere sigillate e funzione di sfiato automatico

Adattabilità affidabile alle temperature ultra-basse: funzionamento stabile in un ambiente di -196 ℃

Design di lunga durata: attraverso rigorosi test ciclistici a bassa temperatura, la durata è stata notevolmente prolungata

Certificazione perfettamente standardizzata: conforme ai principali standard internazionali per le valvole criogeniche

Questo prodotto è la scelta ideale per garantire la sicurezza del processo e un funzionamento affidabile nella lavorazione del gas naturale liquefatto, nella produzione di gas industriale e in varie applicazioni a temperature ultra-basse. È particolarmente adatto per condizioni di lavoro critiche con requisiti estremamente elevati di sicurezza e affidabilità delle apparecchiature.
