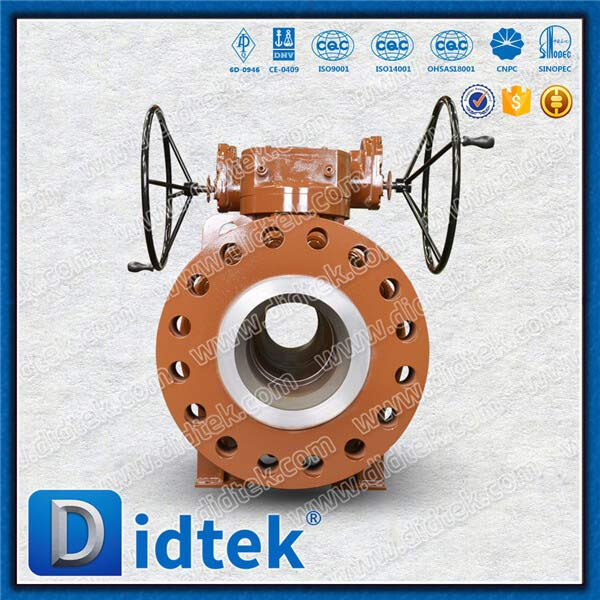

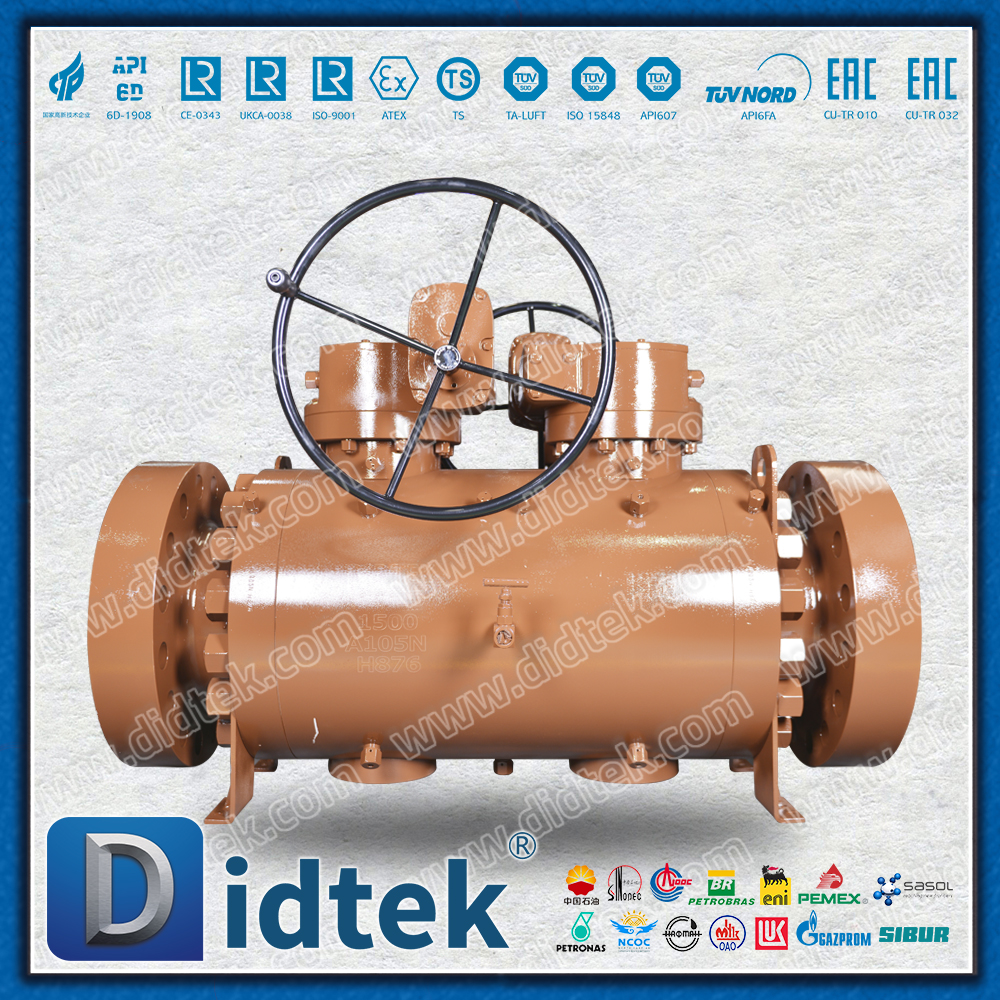

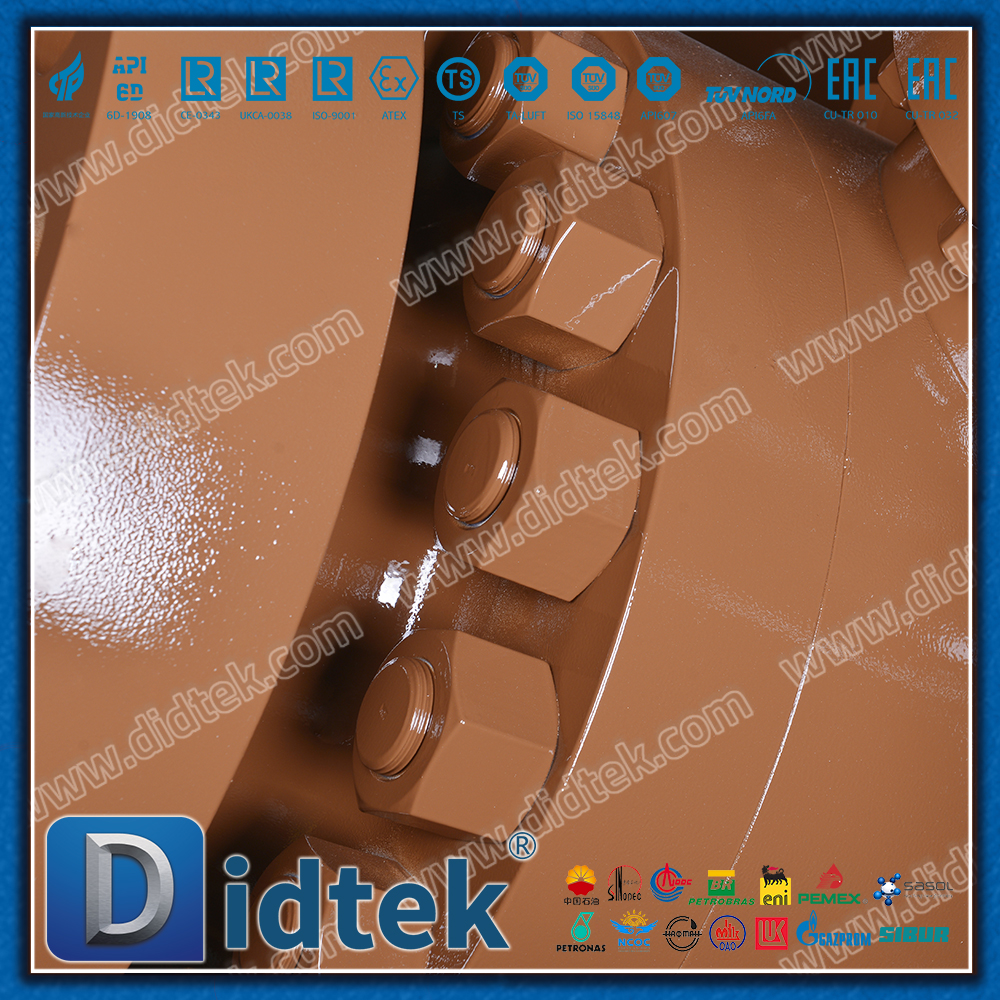

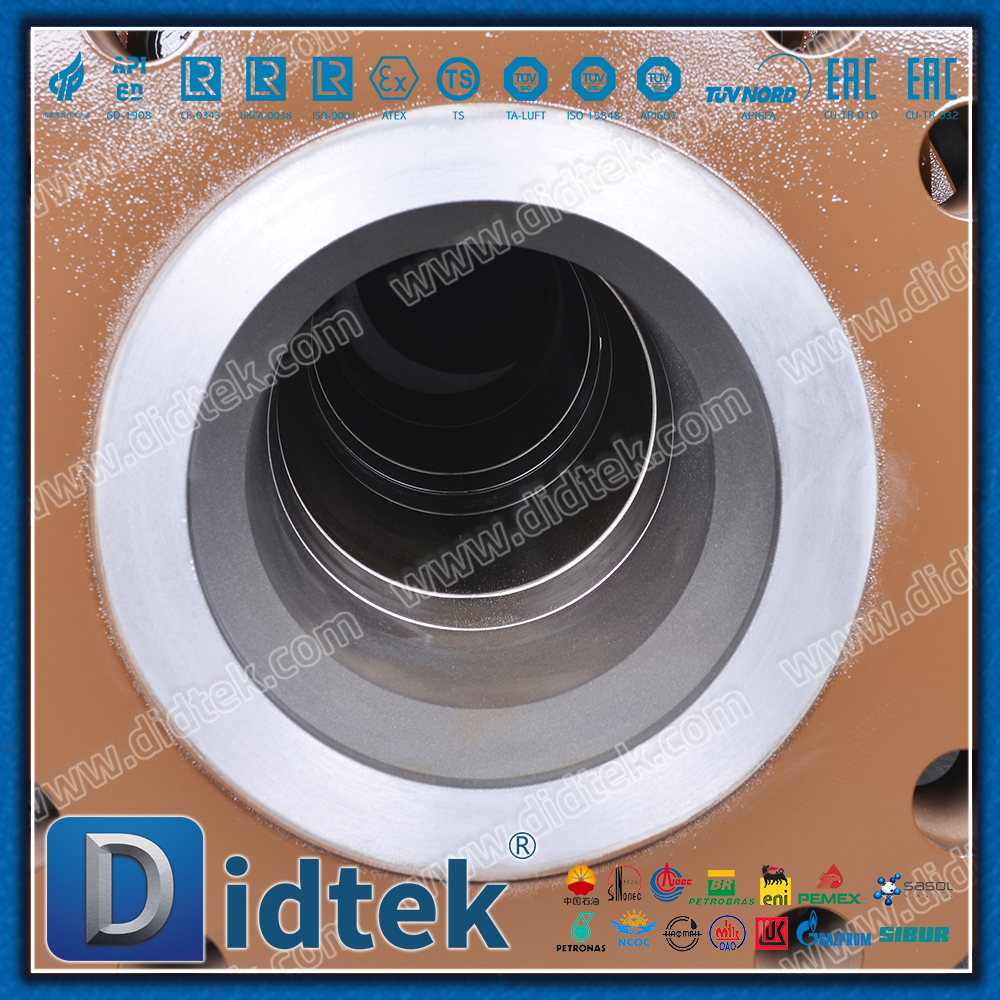

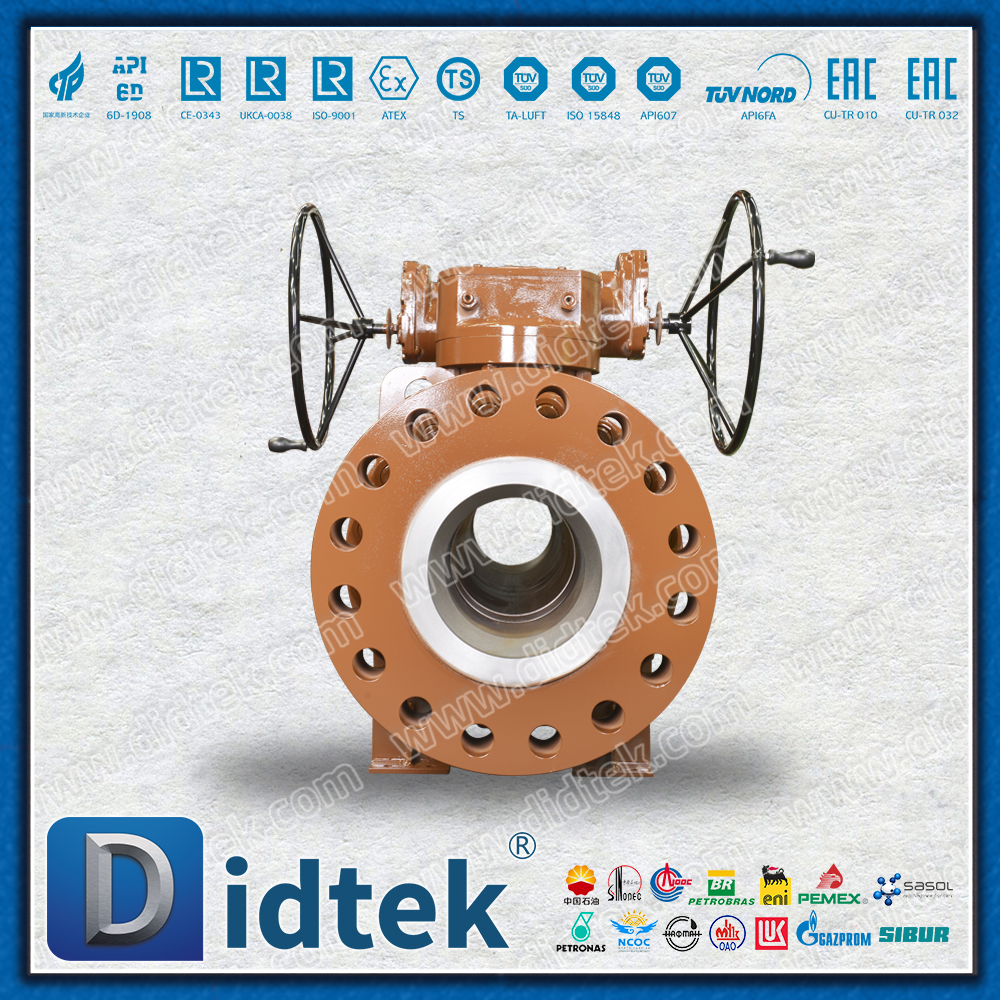

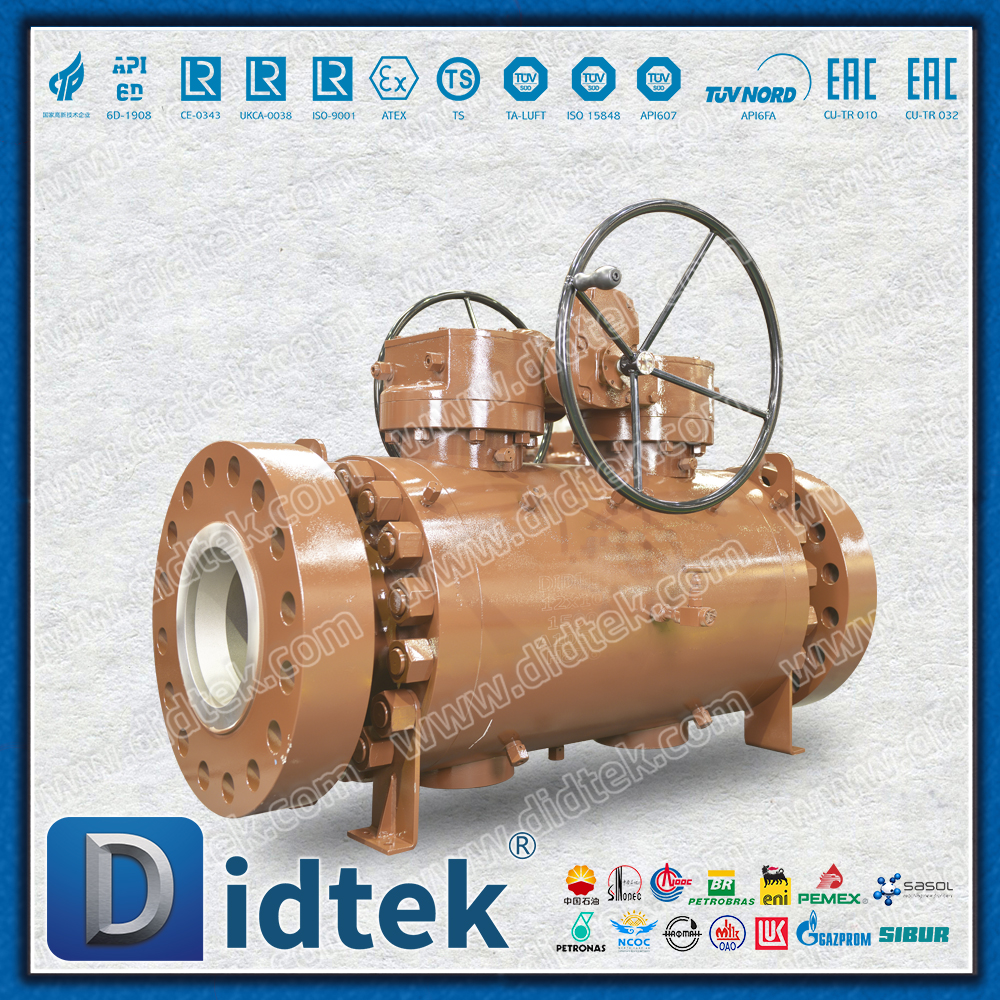

Valvola a sfera a doppia sfera con doppio bloccaggio e spurgo

Panoramica del prodotto

La valvola a sfera di sicurezza a doppia sfera a doppia intercettazione è una valvola speciale ad alta sicurezza con un'innovativa struttura in serie a doppia sfera. Attraverso due unità di tenuta sferiche indipendenti e un sistema di scarico della cavità dedicato, si ottiene il doppio isolamento dei fluidi a monte e a valle e la pressione all'interno delle due cavità sigillate viene scaricata in modo sicuro. Questo prodotto aderisce rigorosamente allo standard API 6D ed è la soluzione di sicurezza definitiva per i punti di isolamento critici nelle industrie petrolifere, del gas e chimiche.

Specifiche tecniche

Caratteristiche del prodotto

1. Garanzia di sicurezza a doppio isolamento

Sistema di tenuta indipendente: due sfere funzionano in modo indipendente, ciascuna formando una barriera di tenuta completa

Garanzia di perdite zero: la tenuta ANSI B16.104 Classe V viene ottenuta simultaneamente sia a monte che a valle

Design a prova di guasto: il cedimento di una singola guarnizione non influisce sulle prestazioni di tenuta sull'altro lato

2. Gestione in sicurezza della pressione in cavità

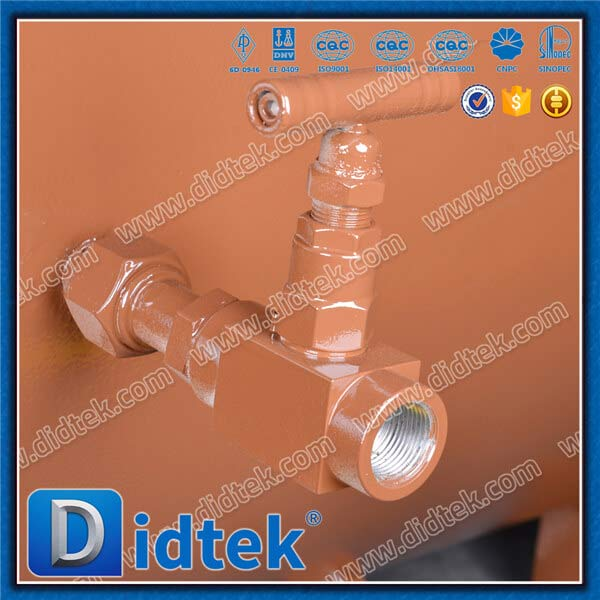

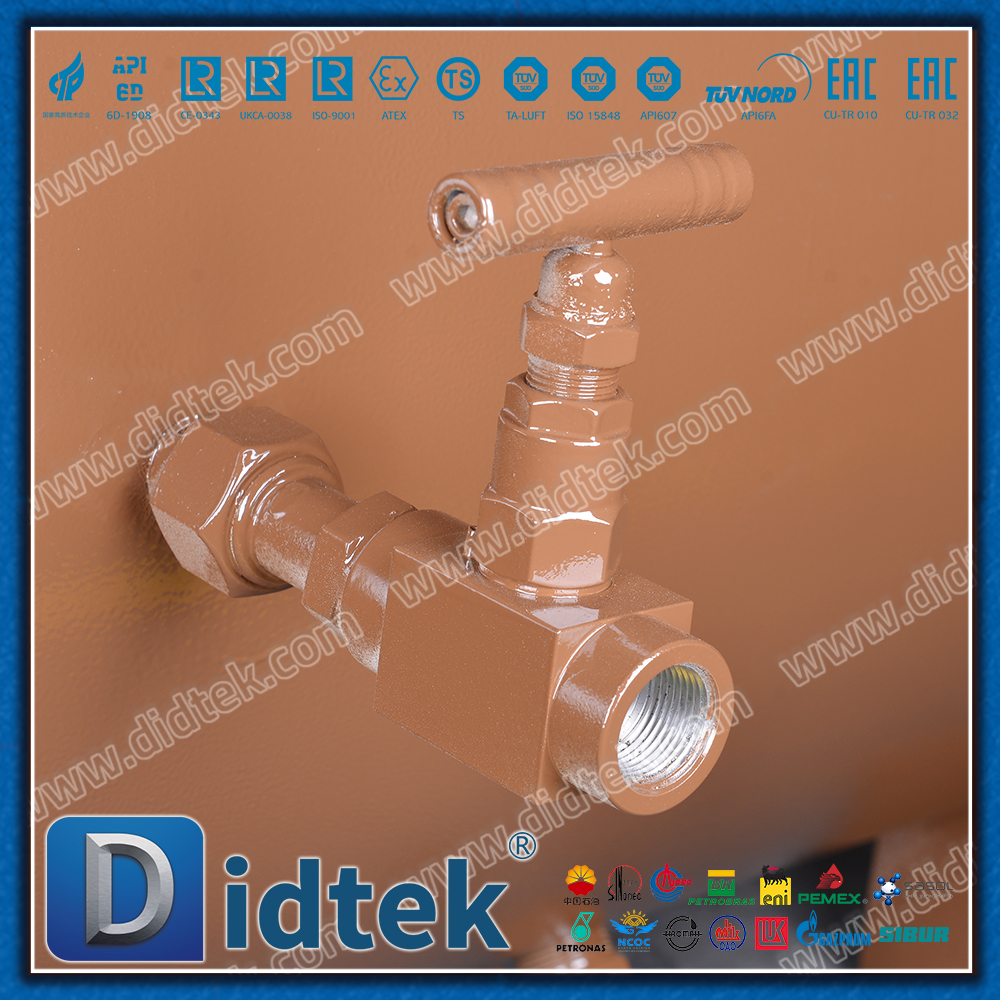

Sistema di scarico specializzato: dotato di interfacce per valvole di scarico standard, supporta lo scarico, il rilevamento e il campionamento della pressione

Indicazione visiva della pressione: è possibile dotare un manometro opzionale per monitorare lo stato della cavità in tempo reale

Scarico automatico di sicurezza: quando la cavità è sovrapressurizzata, può essere scaricata automaticamente attraverso la valvola di sicurezza

3. Progettazione di manutenzione modulare

Unità di manutenzione indipendente: ciascuna unità sferica può essere smontata indipendentemente per la manutenzione

Funzionalità di manutenzione online: supporta la sostituzione online delle singole unità di tenuta

Struttura di smontaggio e montaggio rapido: il design speciale dell'attrezzatura riduce i tempi di manutenzione del 50%

4. Configurazione ad alte prestazioni

Funzionamento a coppia ridotta: il design ottimizzato del canale di flusso riduce la coppia operativa del 30%

Design antistatico: le doppie sfere conducono continuamente elettricità statica

Stelo della valvola anti-colpo: sia lo stelo della valvola superiore che quello inferiore adottano una struttura anti-colpo

Parametri fondamentali

Pressione nominale: Classe 150-900 (PN16-PN150)

Intervallo di temperatura: da -46 ℃ a +538 ℃

Metodo di connessione: flangia RF/connessione ad anello RTJ/estremità con saldatura di testa

Standard di progettazione: API 6D/ASME B16.34

Grado di tenuta: ANSI B16.104 Classe V

Campo di applicazione

Petrolio e gas: apparecchiature della testa pozzo, stazioni pigging di pipeline, ingresso e uscita dei serbatoi di stoccaggio

Processo chimico: isolamento del reattore, trasporto di mezzi tossici, condutture di processo ad alta pressione

Energia e potenza: interruzione del combustibile per caldaie, isolamento delle linee principali del vapore

Applicazioni speciali: condotte sottomarine, impianti GNL, depositi di riserve strategiche

Riepilogo

La valvola a sfera di scarico a doppio tronco e doppia sfera, grazie alla sua innovativa struttura a doppia sfera, all'affidabile funzione DBB e al rigoroso controllo di qualità, offre agli utenti industriali:

Isolamento di sicurezza assoluto: le doppie barriere sigillate riducono al minimo il livello di rischio

Monitoraggio dello stato online: rilevamento in tempo reale della pressione della cavità per la manutenzione preventiva

Lunga durata: progettato per 30 anni, i costi di manutenzione sono notevolmente ridotti

Integrazione del controllo intelligente: supporta i sistemi di automazione per ottenere il monitoraggio remoto

Questo prodotto è la scelta ideale per il trasporto di sostanze pericolose, l'isolamento di apparecchiature chiave e le condizioni di lavoro che richiedono il massimo livello di sicurezza, fornendo una garanzia affidabile per la moderna produzione industriale sicura.
