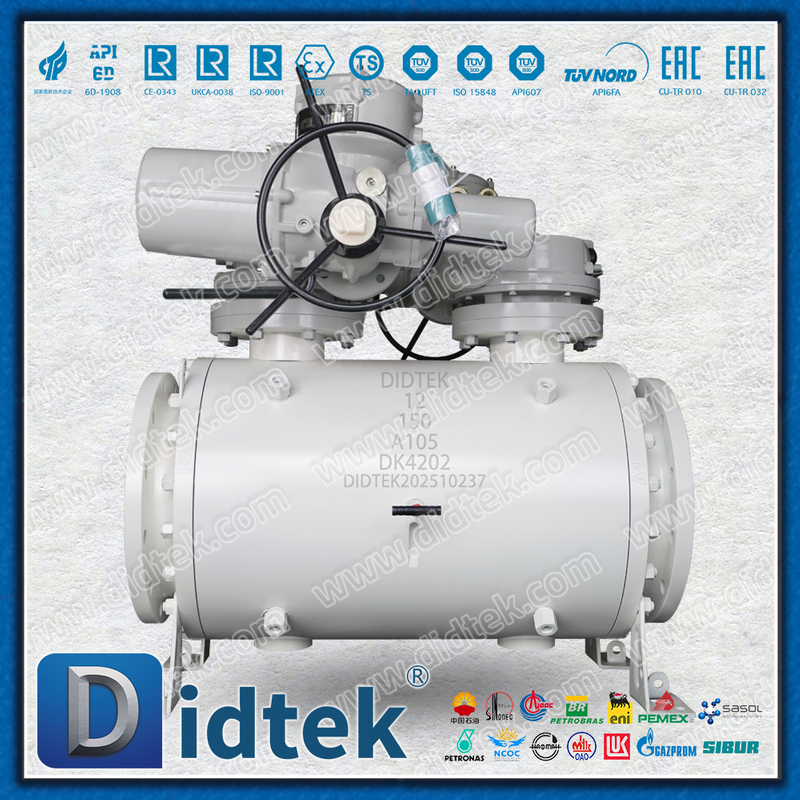

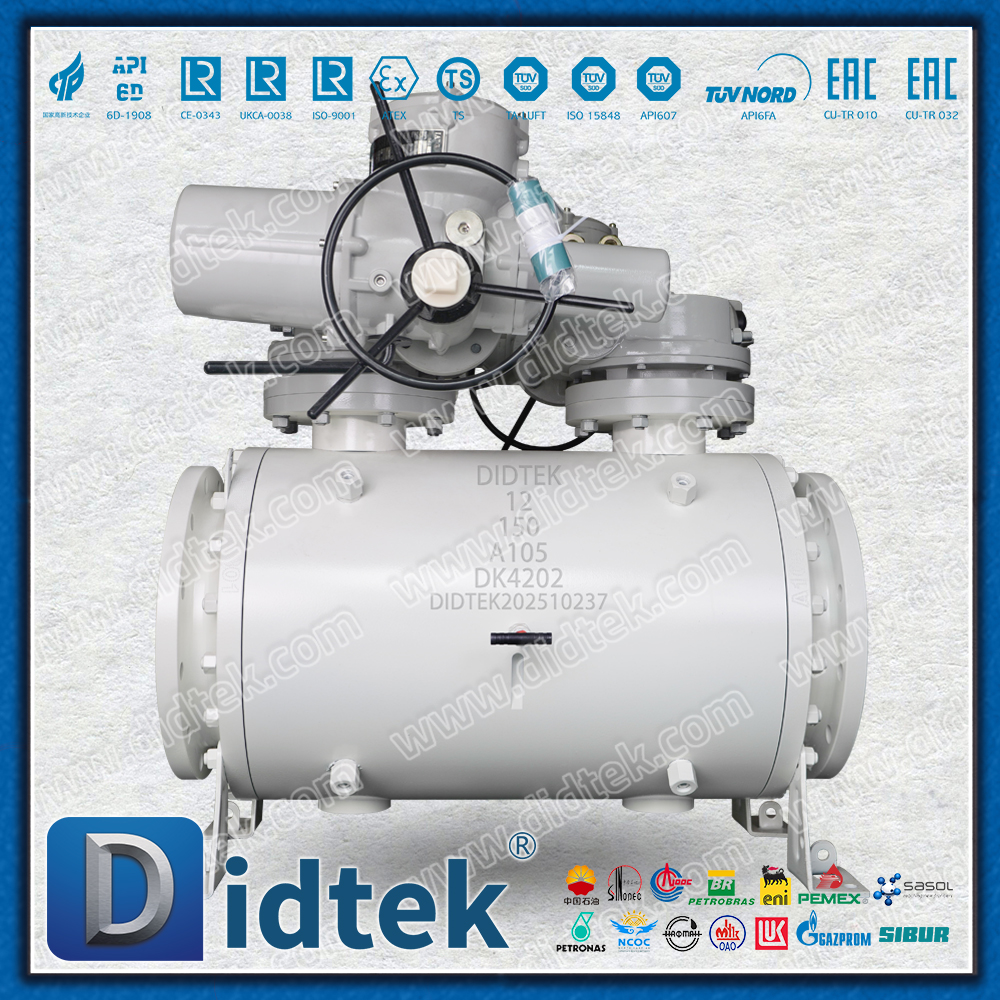

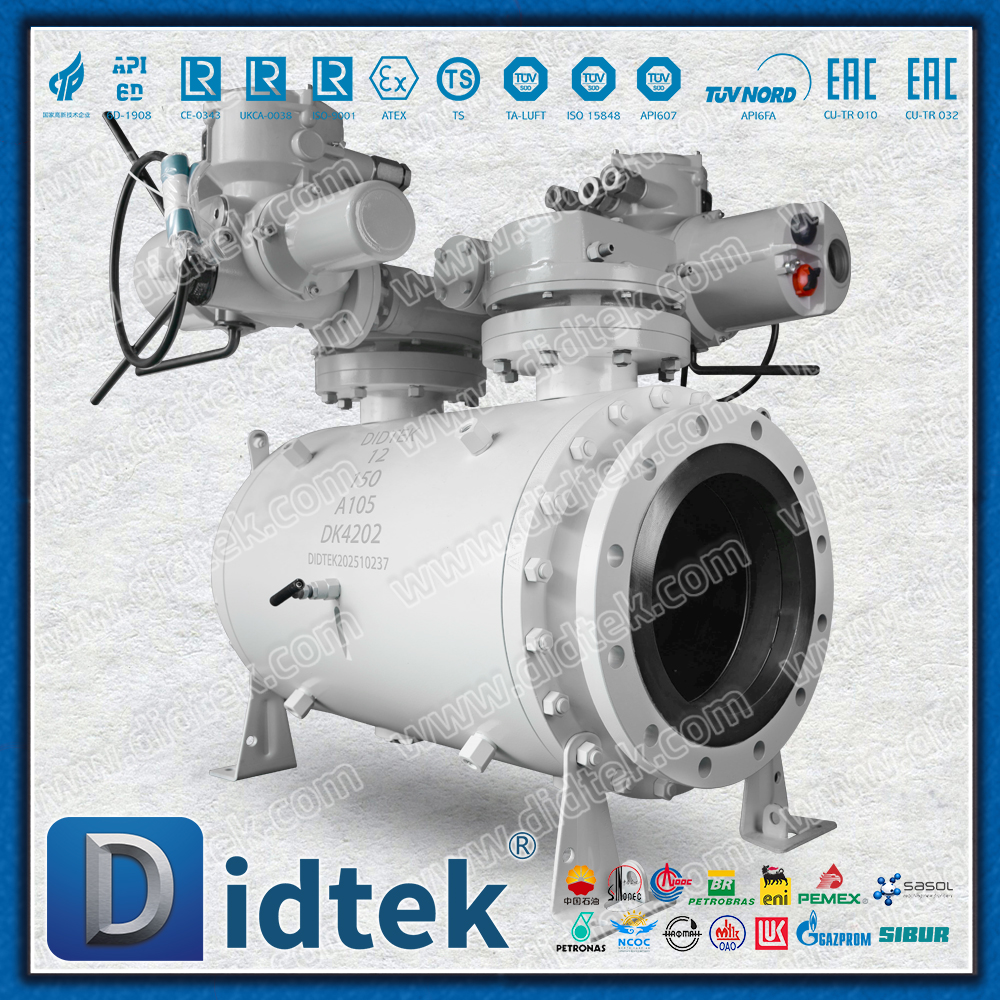

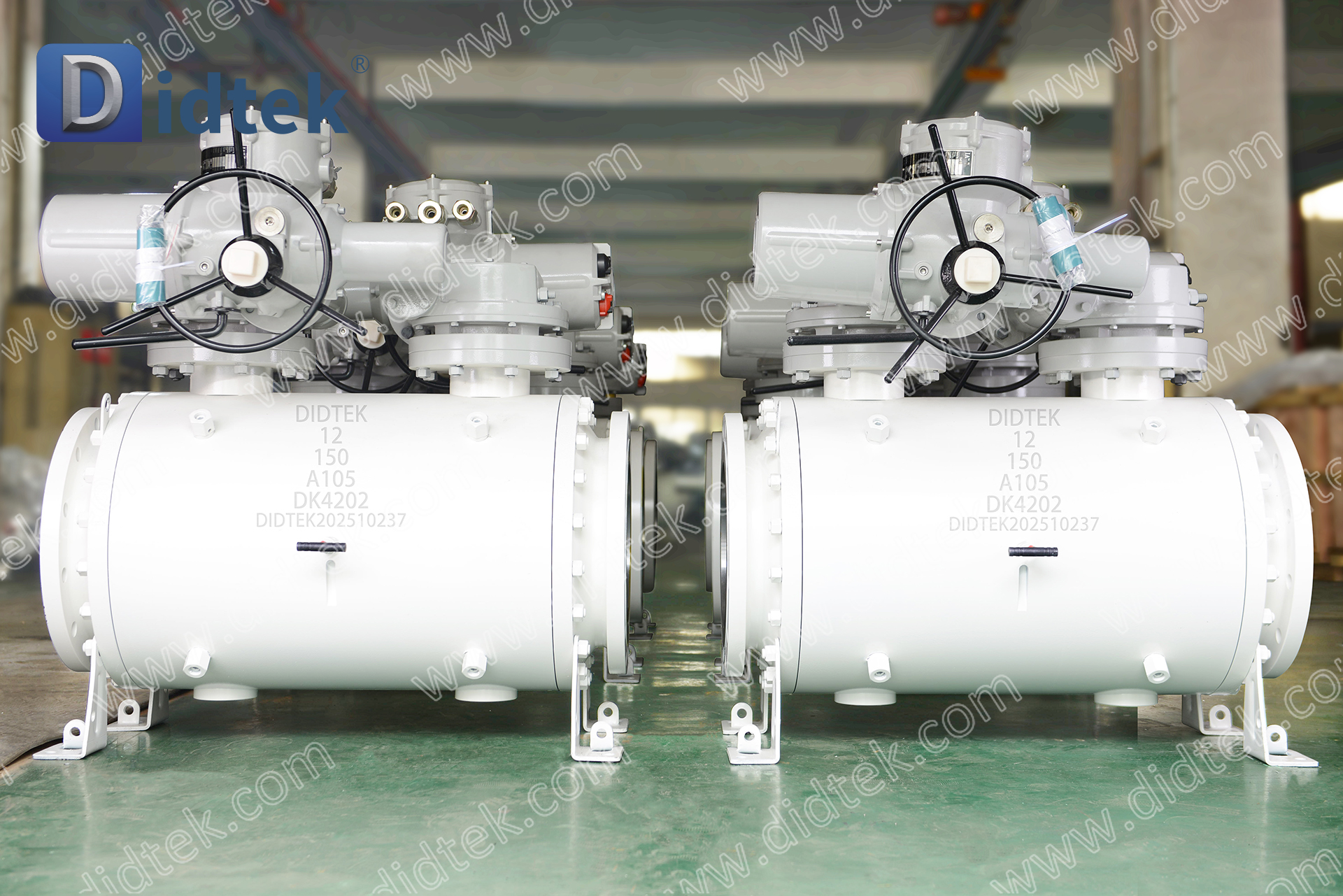

Valvole a sfera elettriche Didtek DBB

Panoramica del prodotto

La valvola a sfera elettrica DBB è una valvola a sfera ad alte prestazioni che integra doppie funzioni di blocco e sicurezza di scarico con un attuatore elettrico. Il suo obiettivo progettuale principale è isolare, rilasciare la pressione e condurre in modo sicuro il monitoraggio dello stato online di sezioni specifiche del tubo senza interrompere l'intero flusso di processo e ottenere un controllo automatizzato remoto, rapido e preciso tramite azionamento elettrico.

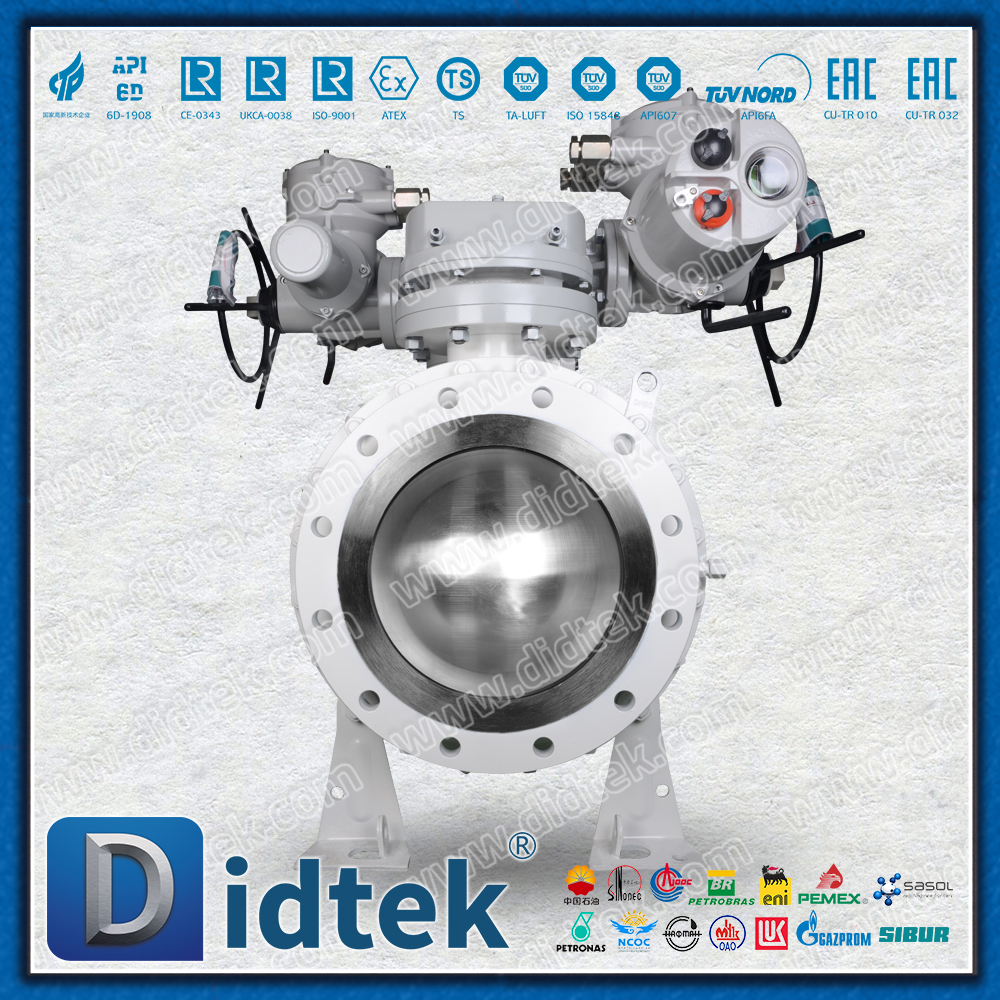

Valvole a sfera elettriche Didtek DBB

Spiegazione dettagliata delle funzionalità principali

1. Funzione DBB: nucleo di sicurezza

DBB è l'abbreviazione di 'Double Block and Bleed', che è la funzione distintiva di questa valvola.

Doppio bloccaggio: quando la valvola è in posizione chiusa, le due superfici di tenuta al suo interno (solitamente le sedi della valvola a monte e a valle) possono bloccare contemporaneamente e indipendentemente il flusso del fluido da entrambe le direzioni della tubazione.

Funzione: creare una sezione di isolamento affidabile nella pipeline per la manutenzione delle apparecchiature, la calibrazione degli strumenti o la segmentazione del sistema.

Scarico: Tra le due guarnizioni di bloccaggio è presente una valvola di scarico dedicata.

Funzione: rilasciare la pressione della camera della valvola: rilasciare in modo sicuro la pressione media intrappolata nella camera centrale della valvola.

Verificare le prestazioni di tenuta: aprire la valvola di scarico. Se non fuoriesce alcun fluido, ciò dimostra che le guarnizioni in entrambe le direzioni sono efficaci e che l'isolamento è sicuro.

Scaricare il mezzo residuo: guidare il mezzo pericoloso o nocivo nella cavità centrale verso il sistema di raccolta sicuro.

2. Funzionamento elettrico: nucleo di azionamento

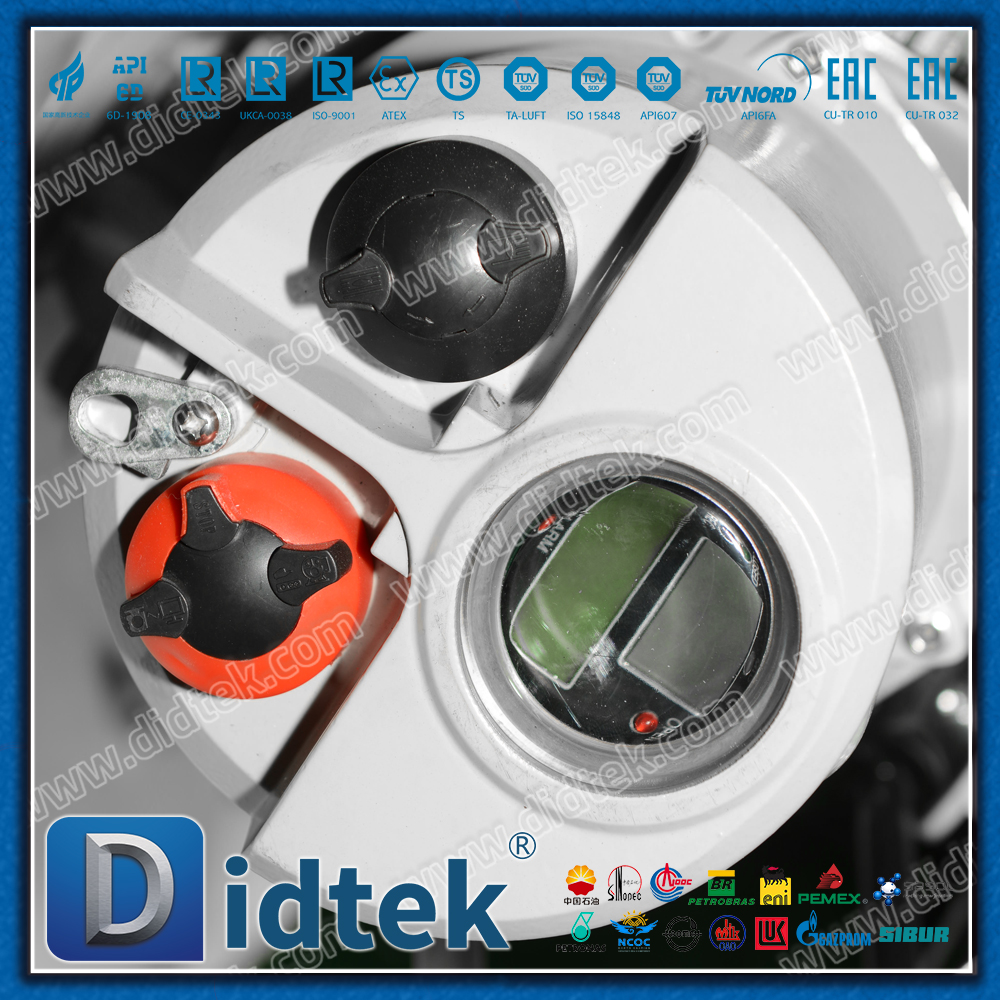

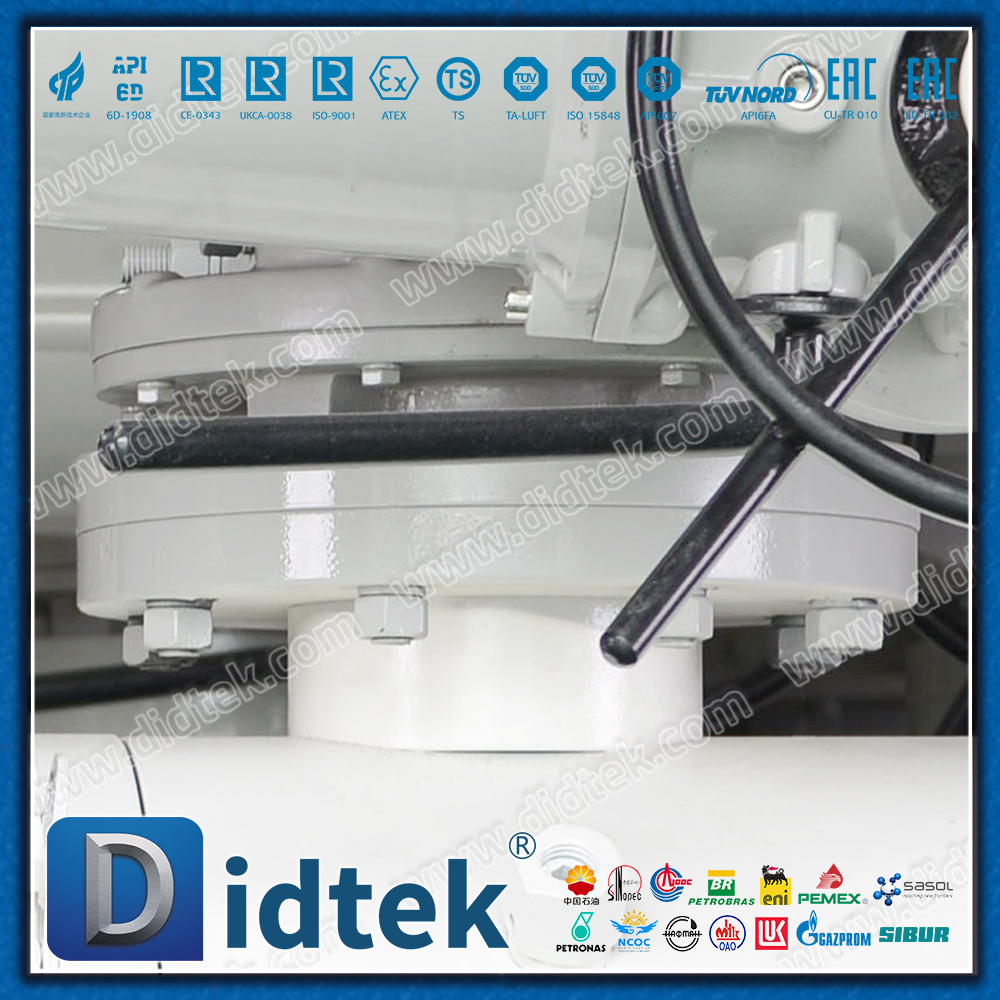

La valvola è dotata di un attuatore elettrico, che offre il vantaggio dell'automazione:

Controllo automatico remoto: può essere facilmente integrato in sistemi di controllo come DCS e PLC per ottenere funzioni di isolamento remoto con un solo clic, controllo del programma o interblocco di emergenza (ESD).

Azione rapida: l'attuatore elettrico può fornire una velocità di apertura e chiusura di secondo livello, soddisfacendo i requisiti di processo per l'arresto di emergenza.

Feedback preciso sullo stato: i sensori di posizione integrati possono fornire un feedback in tempo reale dei segnali 'aperto', 'chiuso' o 'guasto' della valvola alla sala di controllo.

Elevata spinta e affidabilità: offre una coppia elevata ed è adatto a condizioni di lavoro di grande diametro e ad alta pressione. Si basa esclusivamente sull'elettricità e non richiede complesse fonti d'aria o sistemi idraulici.

3. Valvola a sfera - Fondazione strutturale

Il corpo valvola adotta una struttura a valvola a sfera e presenta vantaggi intrinseci:

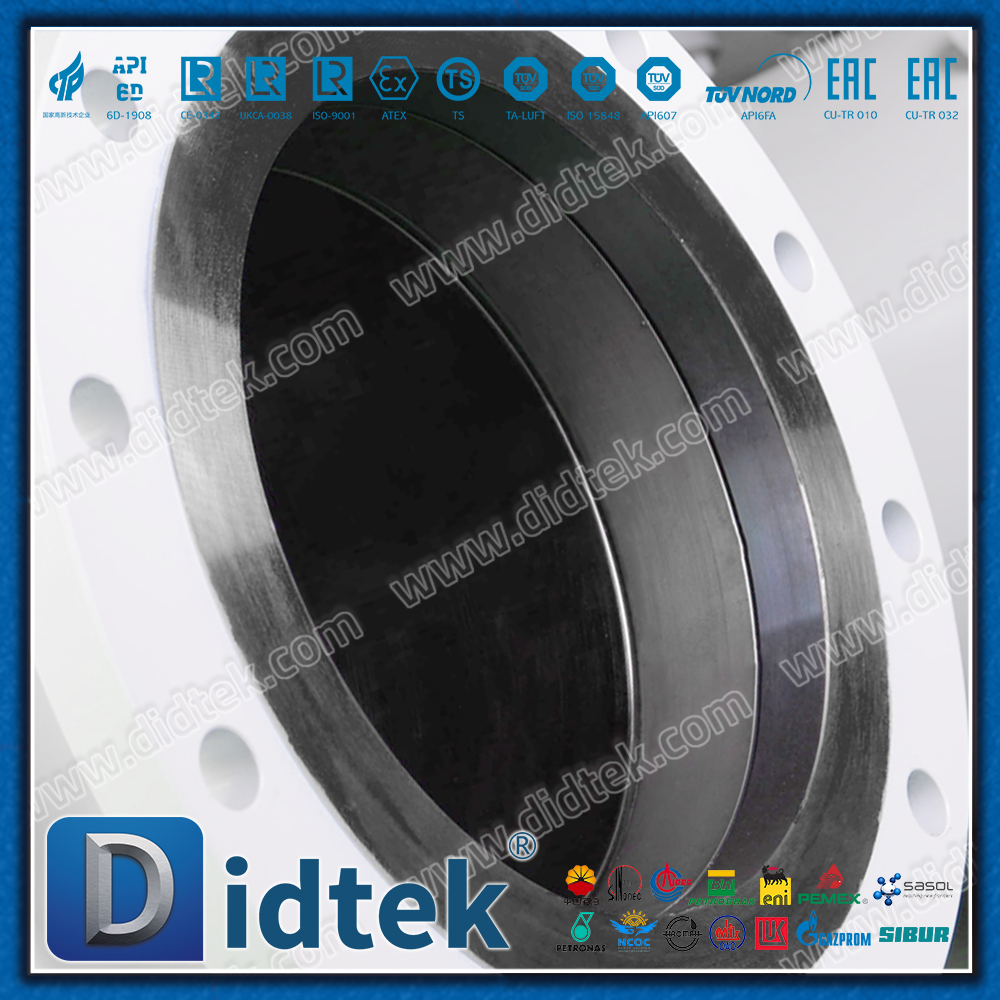

Bassa resistenza al flusso e portata elevata: se progettato con passaggio totale, il diametro interno del canale di flusso è sostanzialmente uguale a quello del tubo, con conseguente perdita di pressione minima.

Commutazione rapida: la sfera può essere completamente aperta o completamente chiusa ruotando di 90°.

Eccellenti prestazioni di tenuta: l'uso di materiali di tenuta avanzati (come PTFE, guarnizioni metalliche) può ottenere una tenuta di grado ANSI VI o a perdita zero.

Riepilogo dei principali vantaggi

Sicurezza eccezionale: la funzione DBB offre un isolamento affidabile e metodi sicuri di emissione/rilevamento online, riducendo significativamente i rischi di manutenzione e l'impatto ambientale.

Elevati livelli di automazione ed efficienza: gli attuatori elettrici consentono il funzionamento a distanza, consentendo di completare complesse procedure di sicurezza senza la necessità di personale in loco, migliorando così l'efficienza operativa e il livello di intelligenza della fabbrica.

Risparmio di spazio e costi: una valvola a sfera elettrica DBB può sostituire la tradizionale combinazione di 'due valvole di arresto + una valvola di scarico', risparmiando spazio di installazione, materiali della tubazione e costi di installazione.

Funzionamento conveniente: l'integrazione di più fasi quali isolamento, scarico e verifica nel funzionamento automatizzato di una singola valvola semplifica il processo operativo.

Elevata affidabilità: combinando la robustezza e la durata delle valvole a sfera con la stabilità e l'affidabilità degli attuatori elettrici, garantisce un funzionamento a lungo termine in applicazioni critiche.

Campi di applicazione tipici

Questa valvola è particolarmente adatta per applicazioni che richiedono isolamento frequente, manutenzione in linea o manipolazione di sostanze pericolose

Petrolio e gas: isolamento delle apparecchiature nelle stazioni di intercettazione delle tubazioni, nelle aree degli impianti di processo e isolamento e scarico delle bombole di ricezione e spedizione dei pigmenti.

Ingegneria chimica e industria petrolchimica: isolamento dell'ingresso e dell'uscita di reattori, serbatoi e pompe per la manutenzione di sicurezza, il campionamento e la manutenzione degli strumenti.

Industria energetica: isolamento di sicurezza dell'acqua di alimentazione delle caldaie, dei sistemi di campionamento del vapore e dei sistemi di dosaggio dei prodotti chimici.

Qualsiasi punto di isolamento del processo che richiede la realizzazione di automazione e interblocco di sicurezza.

Conclusione

Le valvole a sfera elettriche DBB non sono semplicemente un semplice quadro. Si tratta di una soluzione ingegneristica ad alte prestazioni che integra isolamento di sicurezza, monitoraggio online e controllo automatico. Rende efficienti e affidabili importanti processi di sicurezza attraverso la tecnologia di automazione ed è un componente chiave per migliorare il livello di sicurezza intrinseca e il grado di automazione nelle moderne industrie di processo.
