Panoramica del prodotto

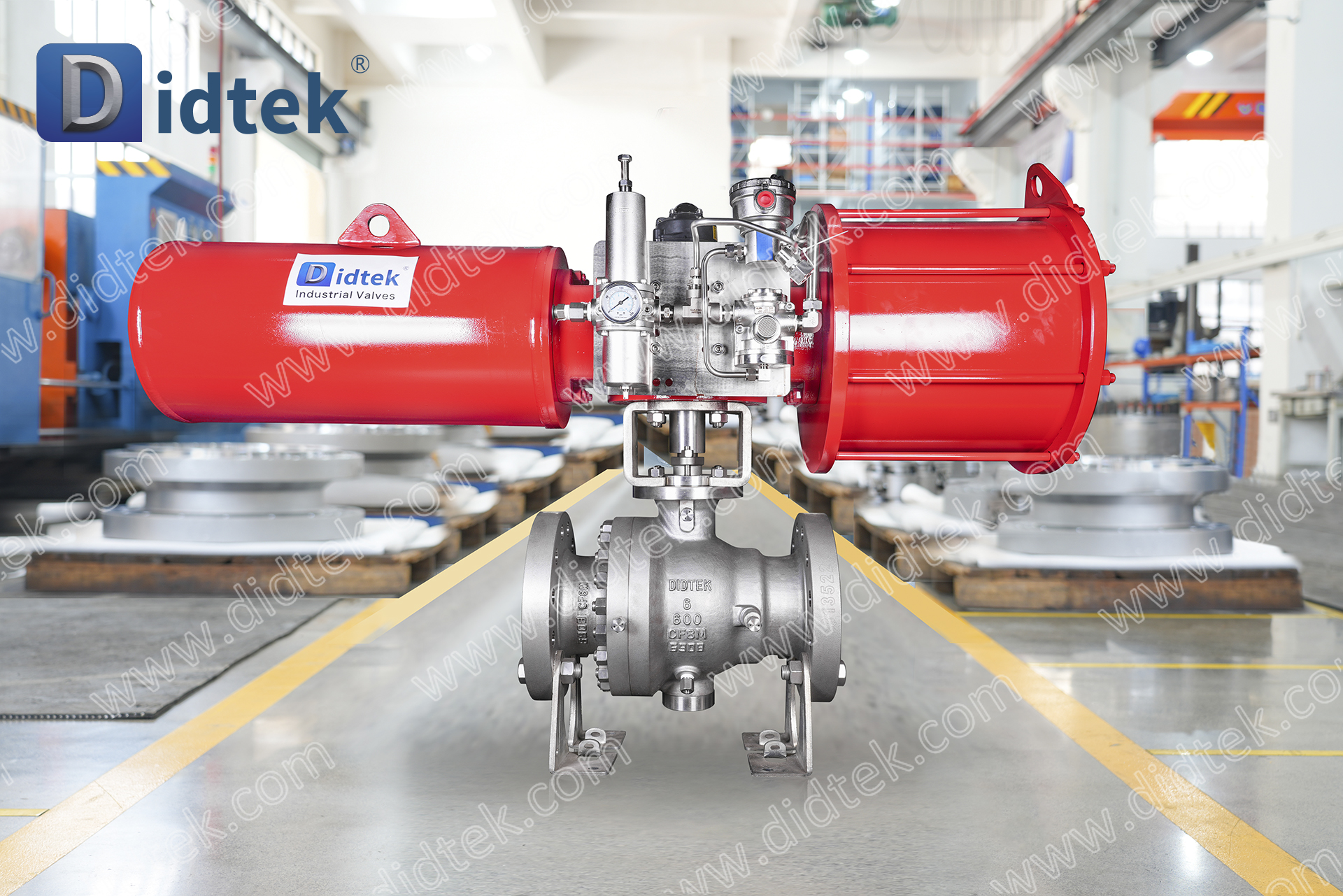

La valvola a sfera pneumatica flangiata CF8M è una valvola industriale appositamente progettata per il controllo automatico, condizioni di lavoro corrosive e ambienti a media e alta pressione. Può aprire o interrompere in modo rapido e preciso i fluidi corrosivi nelle tubazioni ricevendo segnali pneumatici.

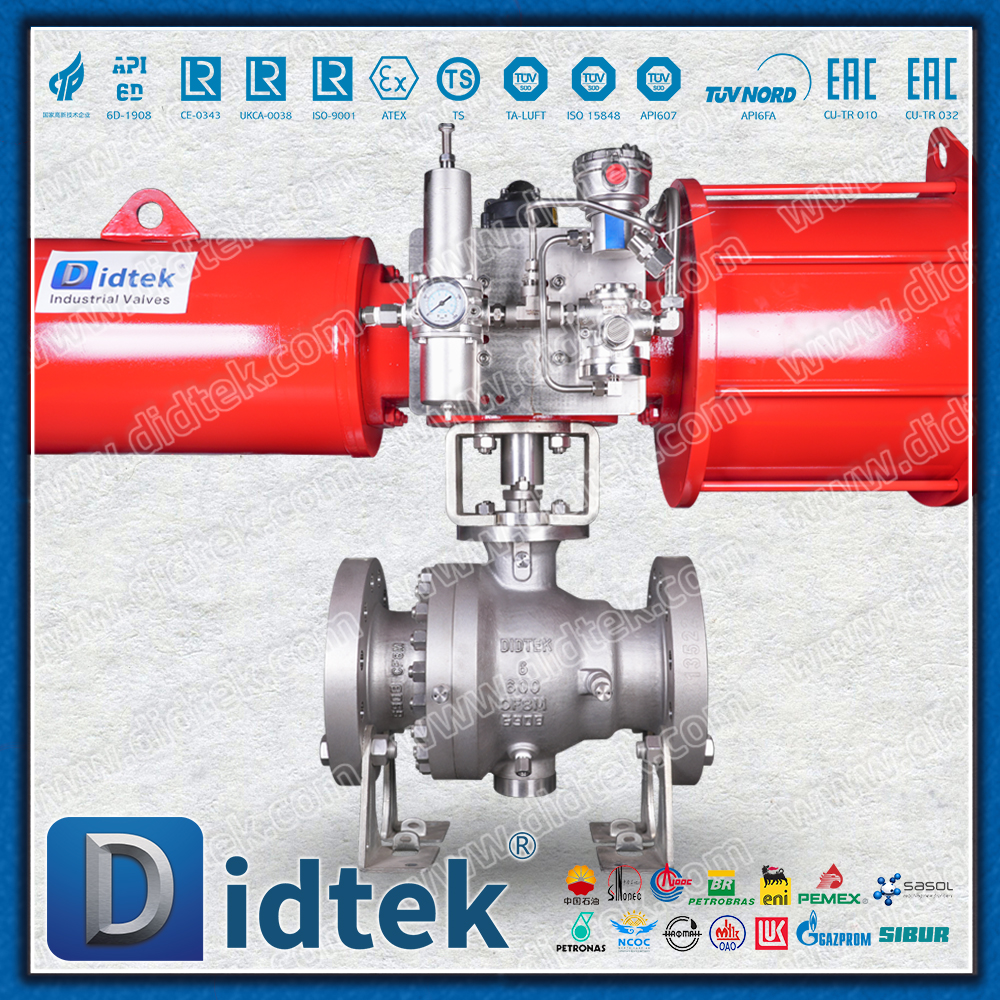

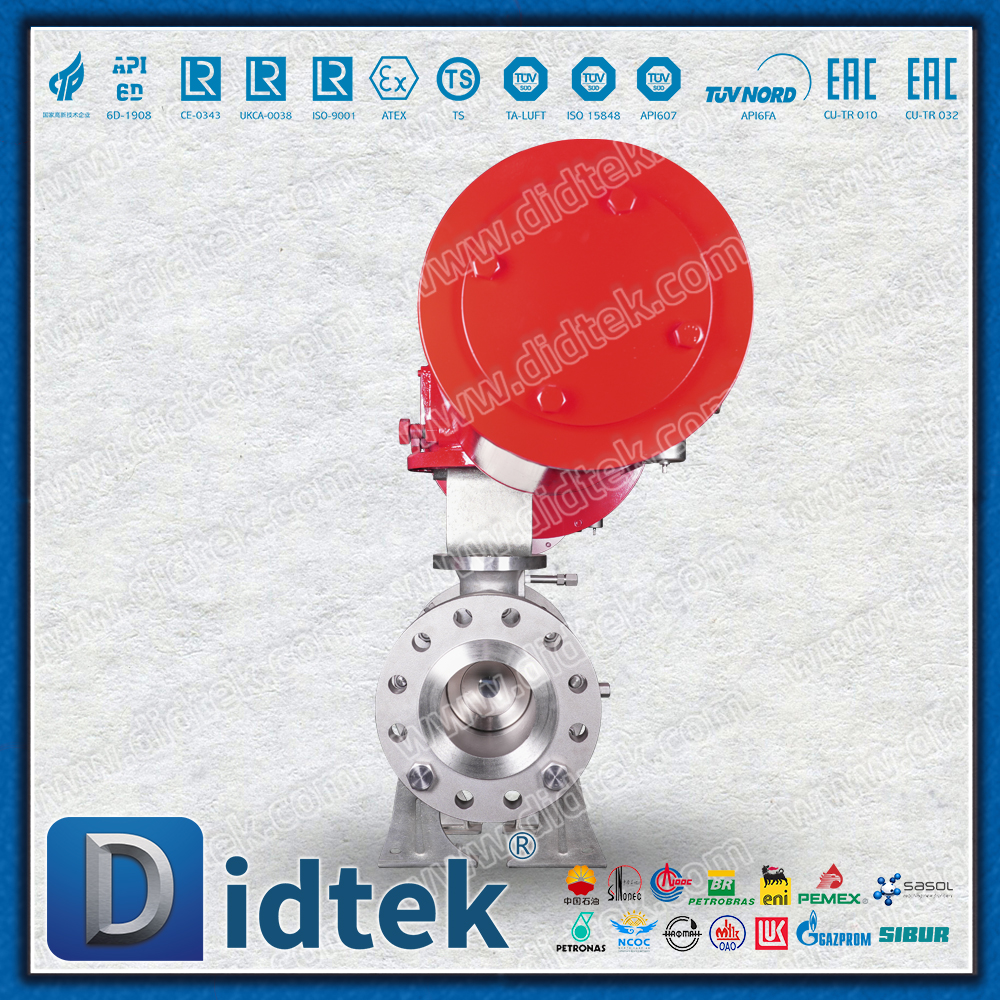

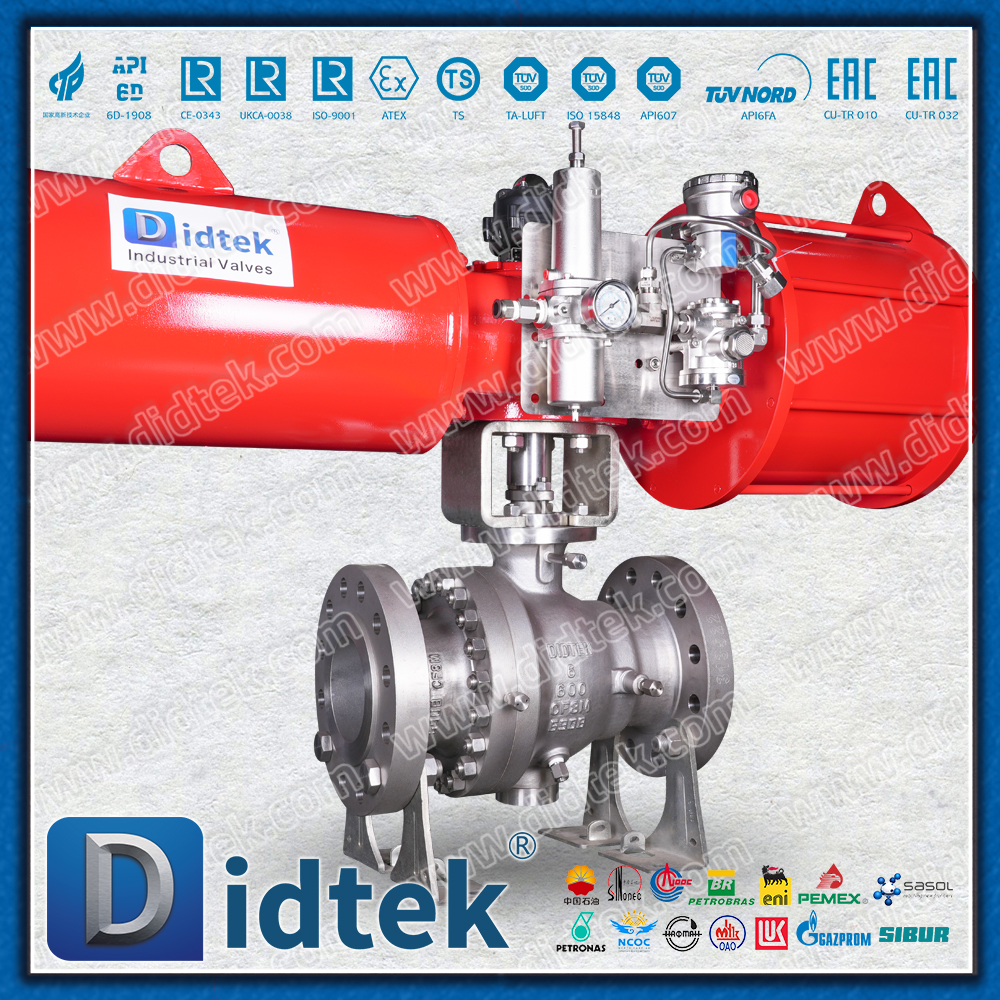

Valvola a sfera pneumatica con flangia a passaggio totale Didtek CF8M
Analisi dei concetti fondamentali
Per comprendere questo prodotto possiamo scomporre il suo nome in tre parti:

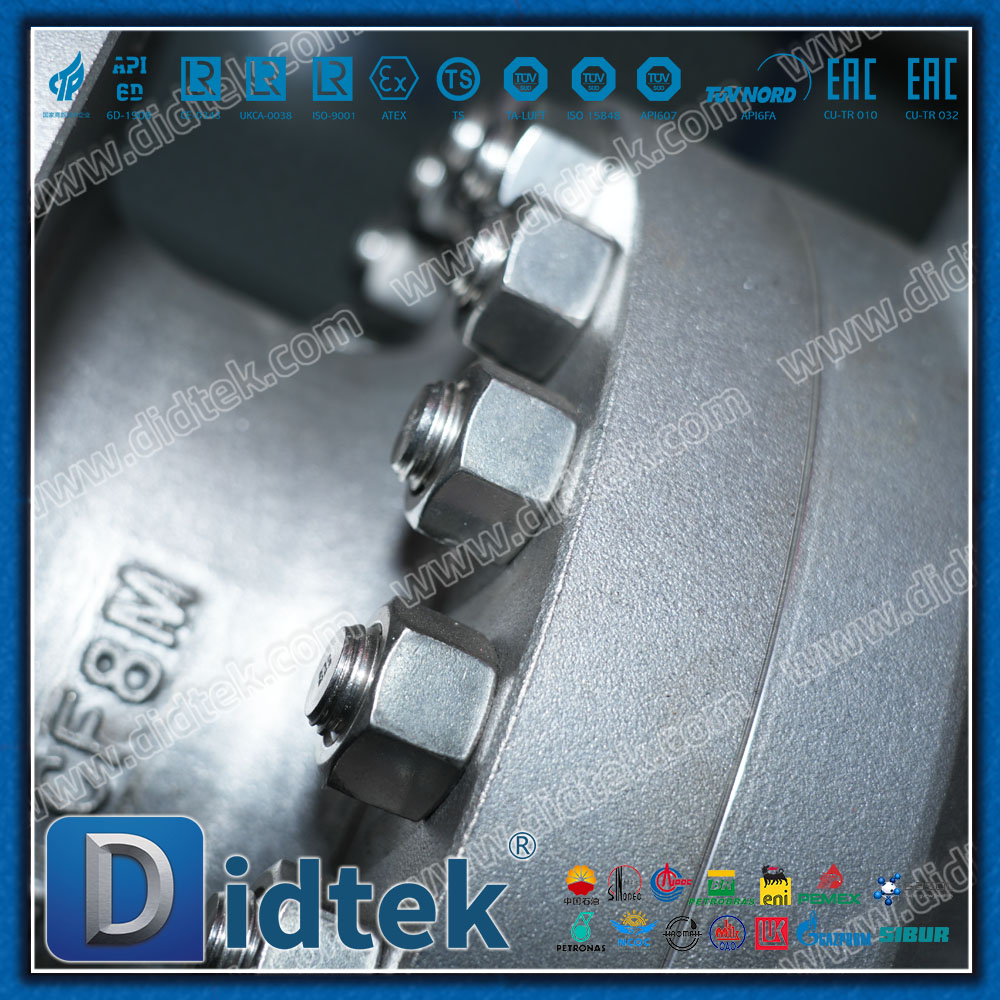

CF8M - Materiale corpo valvola
Questo è il grado di fusione dell'acciaio inossidabile nello standard americano ASTM, equivalente a CF8M nello standard nazionale cinese. I suoi pezzi forgiati corrispondono all'acciaio inossidabile 316.
Caratteristiche principali: grazie alla presenza di molibdeno (Mo), ha un'eccellente resistenza alla corrosione, soprattutto nel resistere alla vaiolatura del cloruro e alla corrosione interstiziale, che è superiore al normale acciaio inossidabile 304. Può resistere molto bene a una varietà di soluzioni acide, alcaline e saline.
Mezzo applicabile: è particolarmente adatto per la manipolazione di mezzi corrosivi come acido fosforico, acido acetico, acido nitrico, soluzioni alcaline, acqua di mare e varie materie prime chimiche.

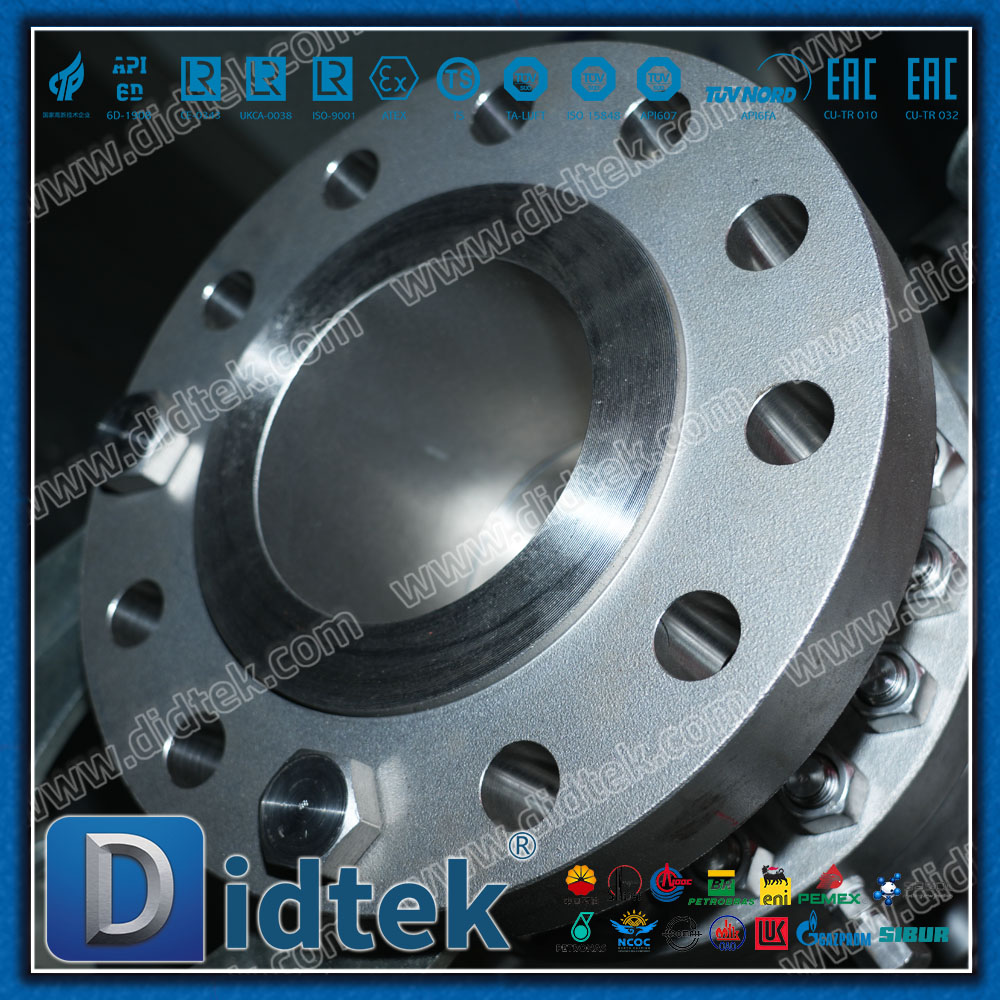

Flangia - metodo di connessione
Si riferisce alla valvola con piastre flangiate su entrambe le estremità, che sono collegate alle flange del sistema di tubazioni tramite bulloni.
Vantaggi: collegamento stabile, tenuta affidabile, forte capacità di carico, facile da installare, smontare e manutenere. È una delle forme di connessione più comunemente utilizzate nelle condotte industriali.
Valvola a sfera pneumatica: modalità di azionamento e struttura
Valvola a sfera: si riferisce a una valvola la cui parte di apertura e chiusura è una sfera, che può essere completamente aperta o completamente chiusa ruotando di 90 gradi.
Pneumatico: si riferisce all'uso dell'aria compressa come fonte di energia per azionare un attuatore pneumatico (comunemente noto come 'testa pneumatica') per aprire e chiudere la valvola a sfera.
Vantaggi: consente un'apertura e una chiusura rapide (di solito in pochi secondi) e un controllo automatizzato a distanza, rendendolo la scelta ideale per linee di produzione automatizzate e controllo di processo.
Panoramica generale del prodotto
La valvola a sfera pneumatica flangiata CF8M è una valvola industriale appositamente progettata per il controllo automatico, condizioni di lavoro corrosive e ambienti a media e alta pressione. Può aprire o interrompere in modo rapido e preciso i fluidi corrosivi nelle tubazioni ricevendo segnali pneumatici.
Principio di funzionamento fondamentale
L'aria compressa (normalmente da 0,4 a 0,8 MPa) entra nell'attuatore pneumatico, spingendo il pistone interno o la struttura a pignone e cremagliera per generare una coppia che spinge lo stelo e la sfera della valvola a ruotare di 90 gradi. Quando il foro passante della sfera è parallelo al tubo, la valvola si apre e il fluido scorre attraverso. Quando il foro passante della sfera è perpendicolare al tubo, la valvola si chiude interrompendo il fluido.
Principali caratteristiche e vantaggi
Eccezionale resistenza alla corrosione: il materiale CF8M (acciaio inossidabile 316) lo rende la scelta preferita per ambienti corrosivi come l'industria chimica, petrolchimica e marittima.
Risposta automatizzata rapida: gli interruttori di azionamento pneumatici sono rapidi e particolarmente adatti per applicazioni che richiedono aperture e chiusure frequenti o arresti di emergenza.
Eccezionali prestazioni di tenuta: la sede della valvola è solitamente realizzata con polimeri ad alte prestazioni come PTFE (politetrafluoroetilene) e PPL, che hanno buone prestazioni di tenuta e basso coefficiente di attrito.
Canale del fluido liscio: se progettato con Full Port, la resistenza al flusso è estremamente ridotta, quasi zero, e ha un impatto minimo sulla perdita di pressione della tubazione.
Alta affidabilità e sicurezza
Struttura ignifuga: in caso di incendio, dopo che le parti di tenuta non metalliche sono bruciate, la valvola a sfera può formare una tenuta secondaria attraverso il contatto metallico per evitare grandi perdite di fluido (conforme agli standard API 607/API 6FA).
Design antistatico: garantire che l'elettricità statica tra la sfera, lo stelo della valvola e il corpo della valvola possa essere scaricata, evitando l'accumulo di elettricità statica che potrebbe causare scintille.
Design anti-volo dello stelo della valvola: anche in caso di pressione anomala nella camera della valvola o guarnizione danneggiata dello stelo della valvola, lo stelo della valvola non verrà spinto fuori dalla pressione media, garantendo la sicurezza dell'operatore.
Facile da integrare e installare
Gli standard di connessione della flangia sono universali (come GB/T, HG/T, ANSI, DIN, JIS).
L'attuatore è conforme allo standard internazionale ISO 5211 ed è progettato su una piattaforma alta. Può essere comodamente installato con attuatori pneumatici o elettrici di diverse marche e possono essere collegati vari accessori.
Settori di applicazione tipici
Ingegneria chimica e petrolchimica: trasporto e taglio di vari mezzi corrosivi come acidi, alcali e solventi.
Settore farmaceutico e bioingegneria: tubazioni di processo con requisiti di igiene e resistenza alla corrosione.
Trattamento delle acque e protezione ambientale: dosaggio e controllo dei fluidi nei sistemi di trattamento delle acque reflue e di desalinizzazione dell'acqua di mare.
Alimenti e bevande: processi che soddisfano elevati standard igienici e possono contenere componenti corrosivi (come acidi e detergenti).
Metallurgia ed energia: acqua di alimentazione di caldaie, sistemi di raffreddamento, desolforazione dei gas di combustione, ecc.
Navi e ingegneria navale: vari sistemi resistenti alla corrosione dell'acqua di mare.
Allegati di uso comune

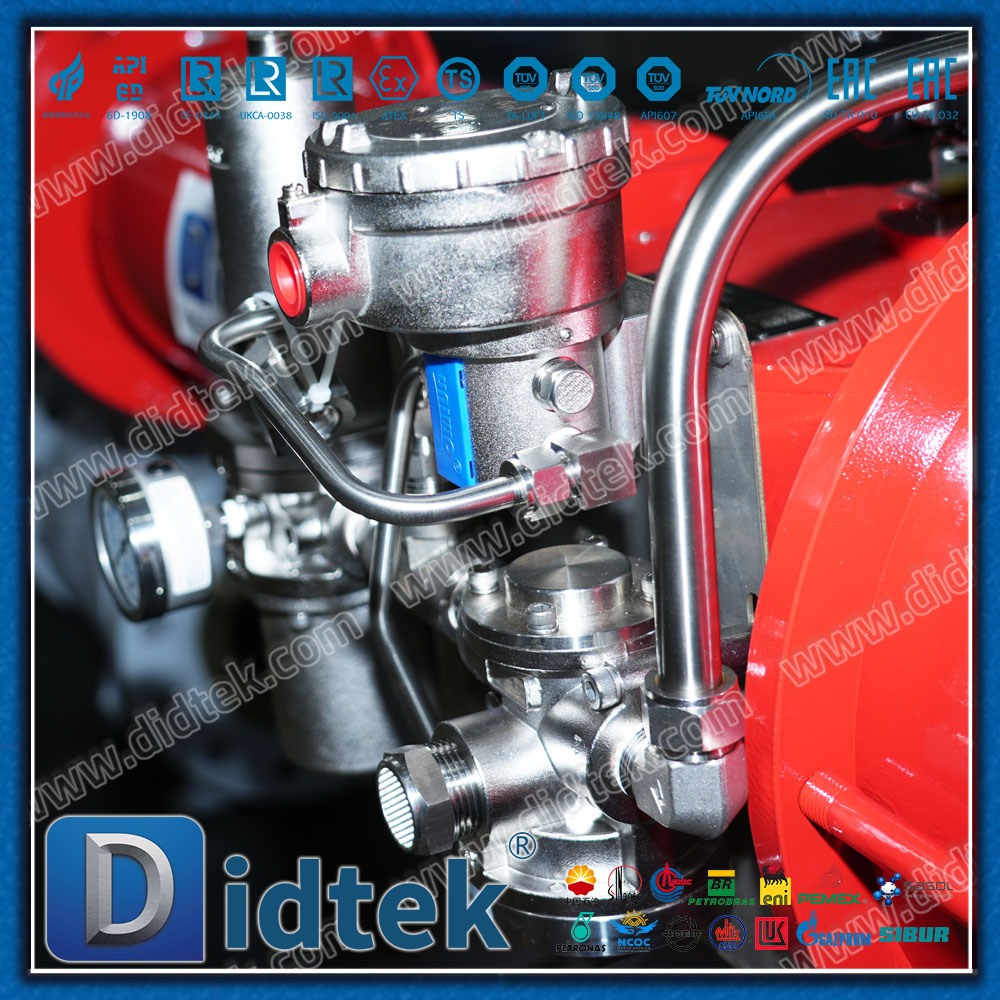

Per ottenere funzioni più complesse, gli attuatori pneumatici sono solitamente dotati dei seguenti accessori:
Elettrovalvola: controlla l'accensione e lo spegnimento dell'aria compressa per ottenere il controllo remoto tramite segnali elettrici.
Finecorsa: restituisce il segnale di posizione aperta o chiusa della valvola alla sala di controllo centrale.
Set in tre pezzi per il trattamento della sorgente d'aria: filtrare l'aria compressa, regolare la pressione e lubrificare l'aria con olio.
Meccanismo del volantino: in caso di guasto della fonte d'aria, è possibile eseguire il funzionamento manuale di emergenza.
