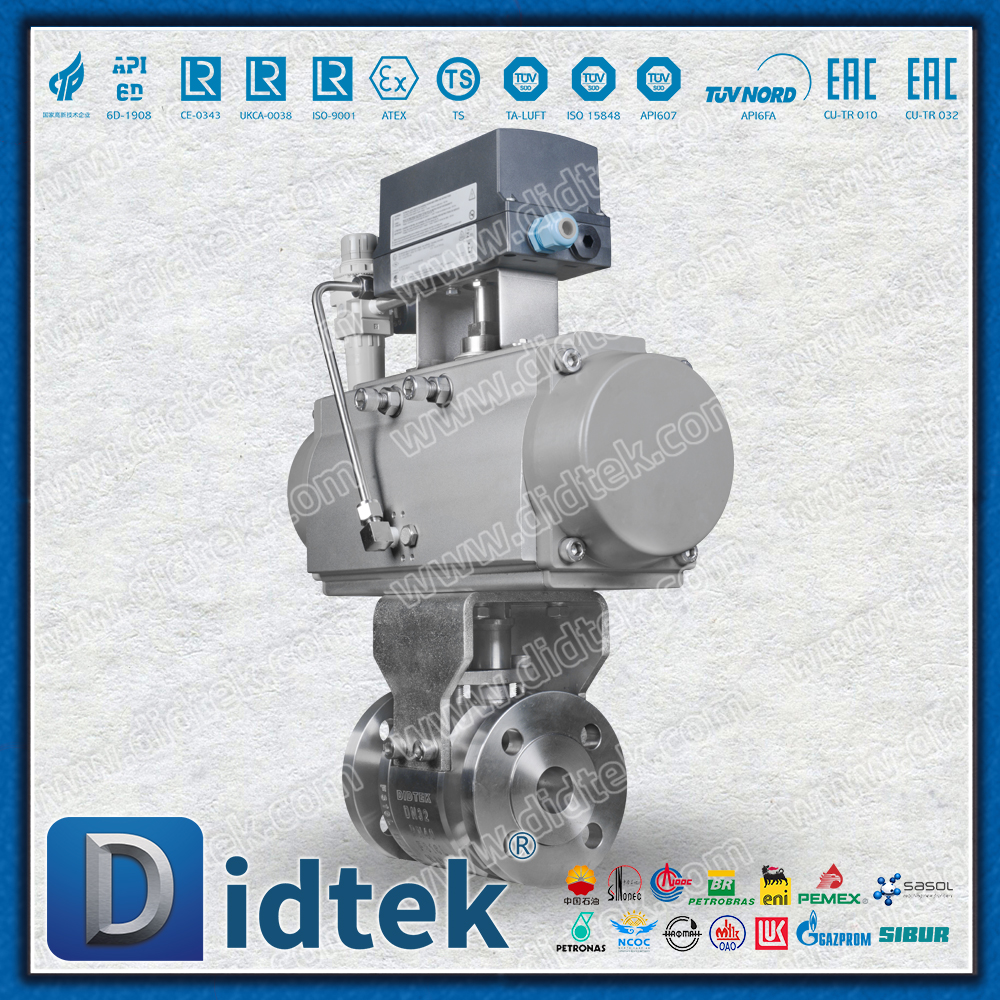

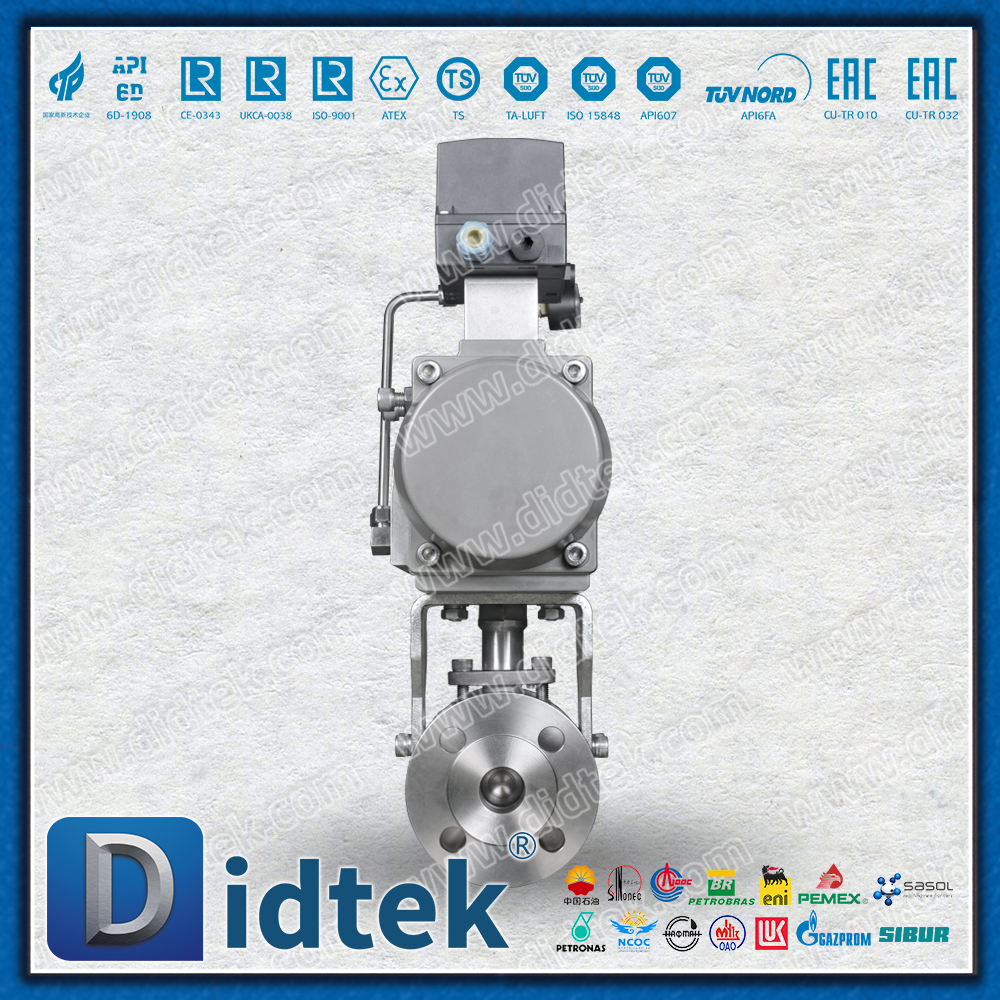

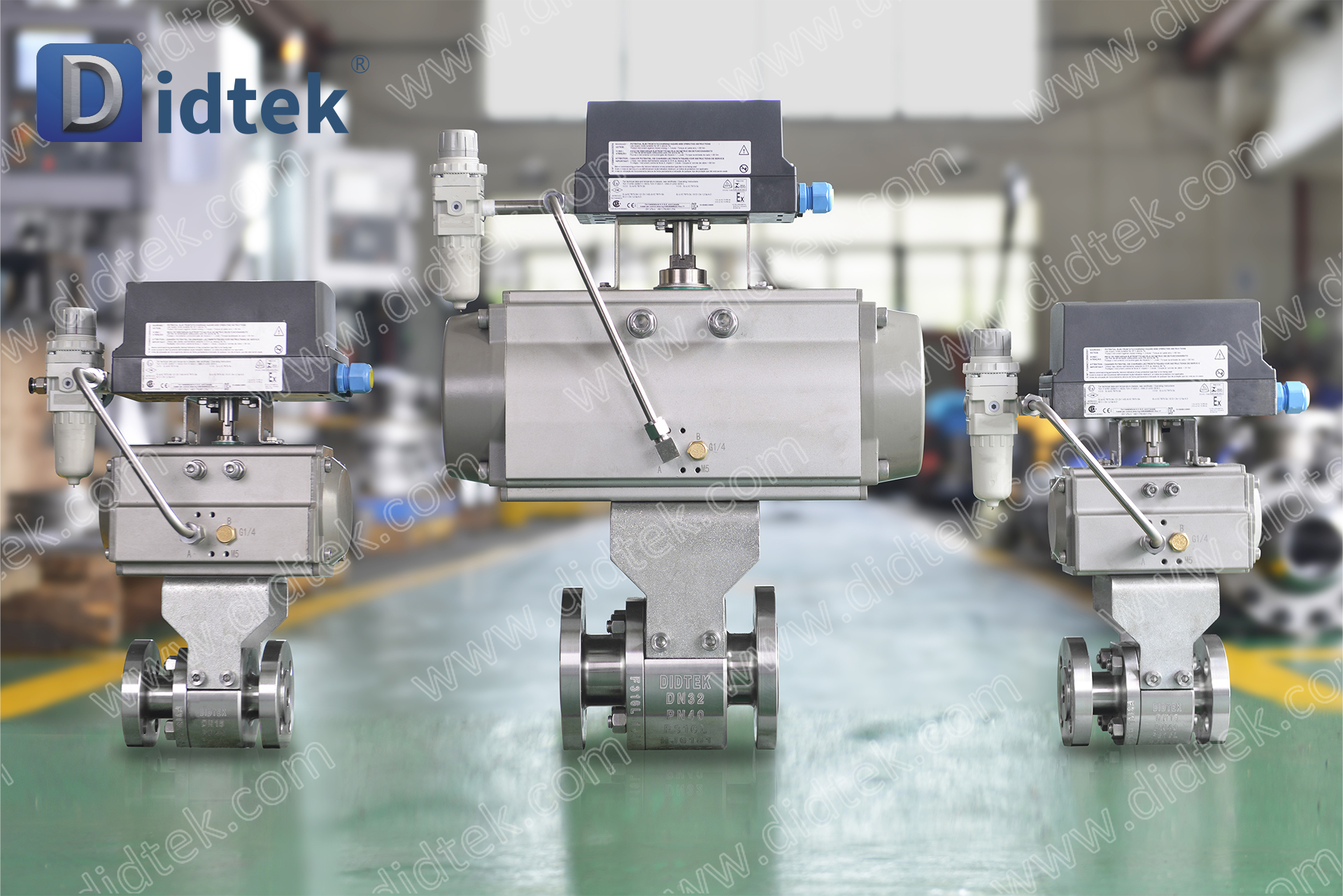

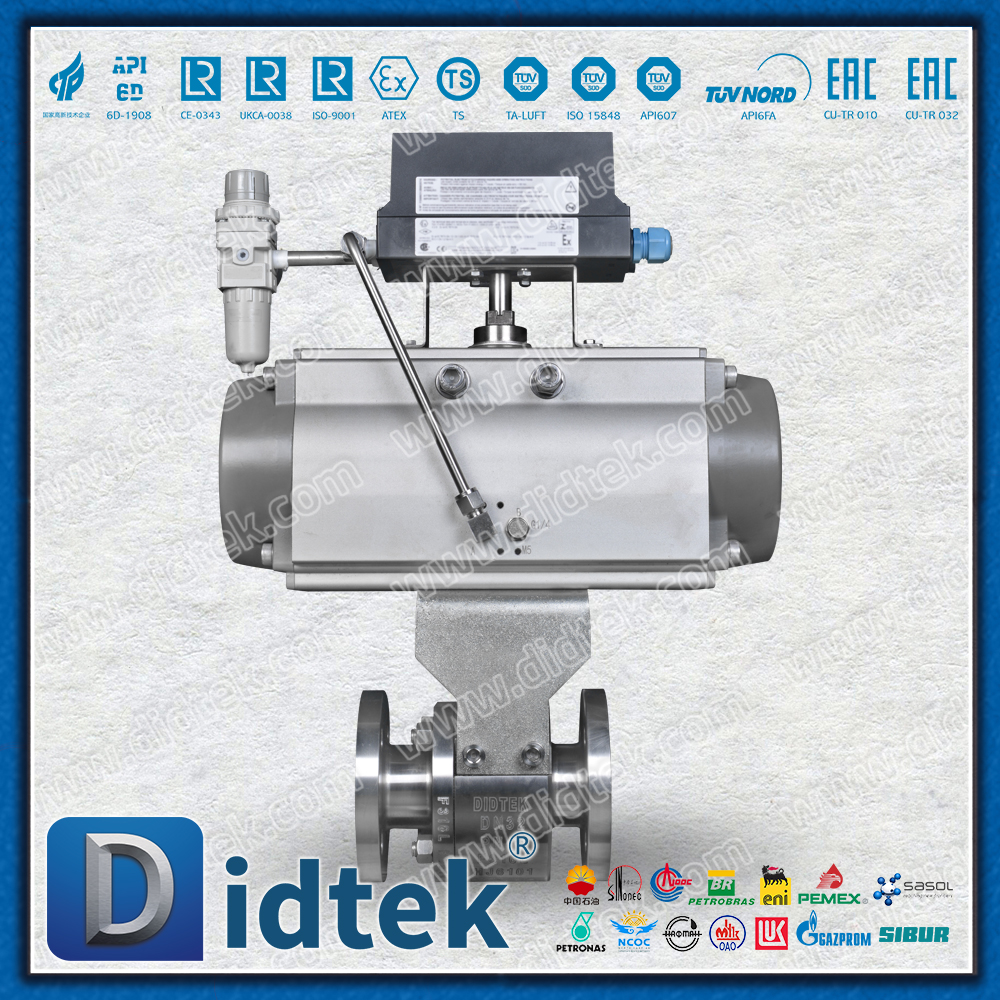

Valvola a sfera pneumatica Didtek F316L

Panoramica del prodotto

'F316L' si riferisce solitamente al corpo della valvola il cui materiale principale è l'acciaio inossidabile ASTM A182 F316L. Questo materiale contiene molibdeno, quindi ha un'eccellente resistenza alla corrosione ed è particolarmente adatto per la manipolazione di fluidi corrosivi. Le valvole a sfera pneumatiche utilizzano l'aria compressa come potenza per azionare gli attuatori per ottenere una rapida apertura, chiusura o regolazione della valvola.

Valvola a sfera pneumatica Didtek F316L

Parametri/descrizioni tipiche del progetto

Materiale del corpo valvola: acciaio inossidabile F316L (ASTM A182 F316L)

Modalità di guida: pneumatica (aria compressa)

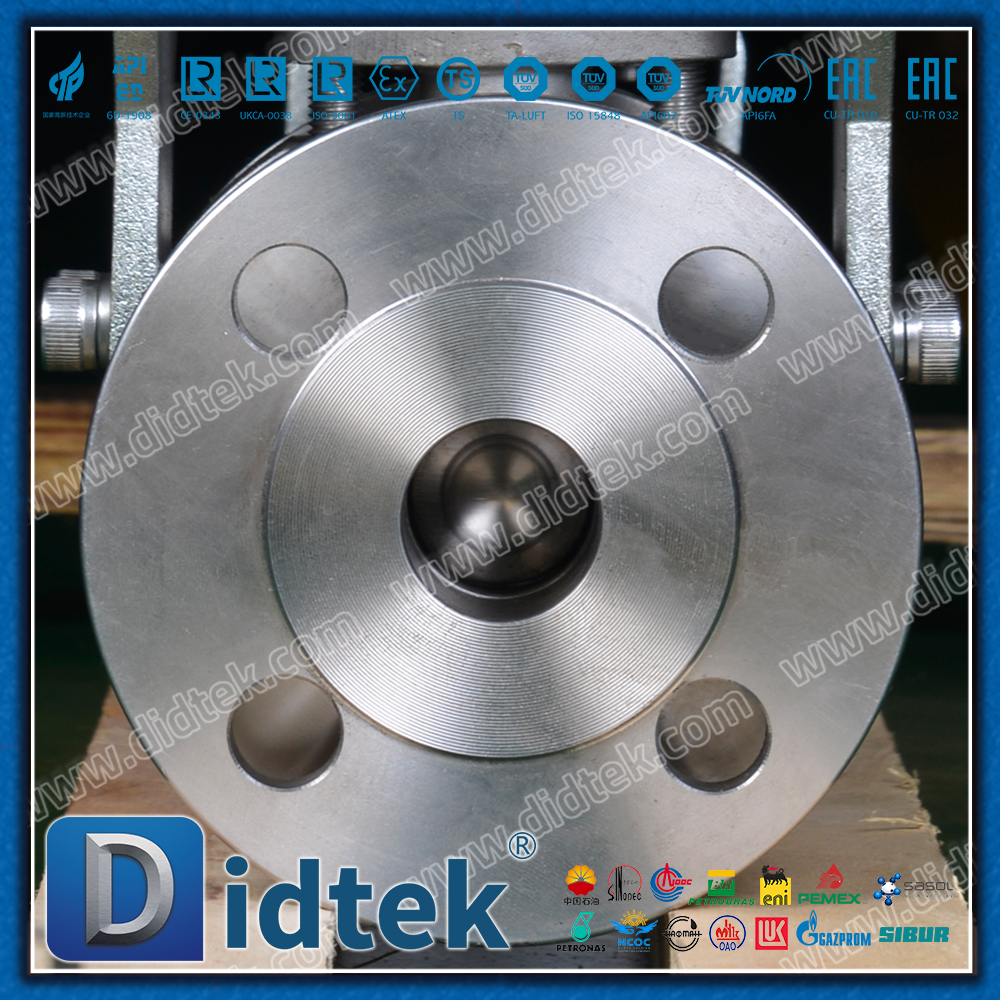

Metodi di connessione: flangia, wafer, saldatura, morsetto (grado sanitario), ecc

Forma strutturale: Sfera galleggiante o sfera fissa; Due pezzi o tre pezzi

Materiale di tenuta PTFE (politetrafluoroetilene): scelta generale, resistente alla corrosione. Anche altri come PPL sono comuni.

La copertura del diametro nominale è ampia, variando comunemente da DN10 a DN100 o superiore

I gradi di pressione comuni includono PN16, PN25, PN40, ecc

I mezzi applicabili includono acqua, gas, olio, liquidi/gas corrosivi acidi o alcalini, vapore, ecc.

La pressione della sorgente del gas è solitamente compresa tra 0,4 e 0,8 MPa

La temperatura applicabile varia a seconda del materiale di tenuta. Per le guarnizioni in PTFE, è compreso tra -29℃ e 200℃ circa

Le caratteristiche di progettazione possono includere struttura ignifuga, struttura antistatica, anti-soffiaggio dello stelo della valvola, piattaforma alta ISO 5211, ecc.

Funzioni e caratteristiche

Forte resistenza alla corrosione: il materiale centrale, l'acciaio inossidabile F316L, può resistere efficacemente all'erosione di vari mezzi corrosivi.

Apertura e chiusura rapida: l'azionamento pneumatico può raggiungere un'apertura e una chiusura rapide con un angolo di 90 gradi, rendendolo adatto per applicazioni che richiedono aperture e chiusure frequenti o tagli rapidi.

Sigillatura affidabile: utilizzando materiali di tenuta morbidi come il PTFE, è facile ottenere perdite pari a zero.

Controllo dell'automazione: può essere facilmente integrato in un sistema di controllo dell'automazione insieme ad accessori come elettrovalvole, finecorsa e posizionatori.

Progettazione di sicurezza: molti prodotti sono dotati di strutture ignifughe (che possono mantenere un certo grado di tenuta in caso di incendio) e strutture antistatiche (che possono scaricare l'elettricità statica generata dall'attrito tra la sfera e lo stelo della valvola).

Industrie di applicazione tipiche

Questo tipo di valvola è ampiamente utilizzata nelle industrie di processo che richiedono resistenza alla corrosione e controllo automatico:

Ingegneria chimica e petrolchimica: gestione di vari mezzi corrosivi come acidi, alcali e solventi.

Settore farmaceutico e bioingegneria: valvole a sfera pneumatiche particolarmente sanitarie, utilizzate in ambienti con requisiti elevati di condizioni asettiche e prive di polvere.

Alimenti e bevande: Il materiale e il trattamento di lucidatura sono conformi alle norme igieniche.

Trattamento delle acque e protezione ambientale: applicabile a sistemi di dosaggio, trattamento delle acque reflue e altri collegamenti.

Sistema di vuoto: valvole a sfera appositamente progettate possono essere utilizzate per il controllo del flusso medio in condizioni di vuoto.

Specifica di progetto:
