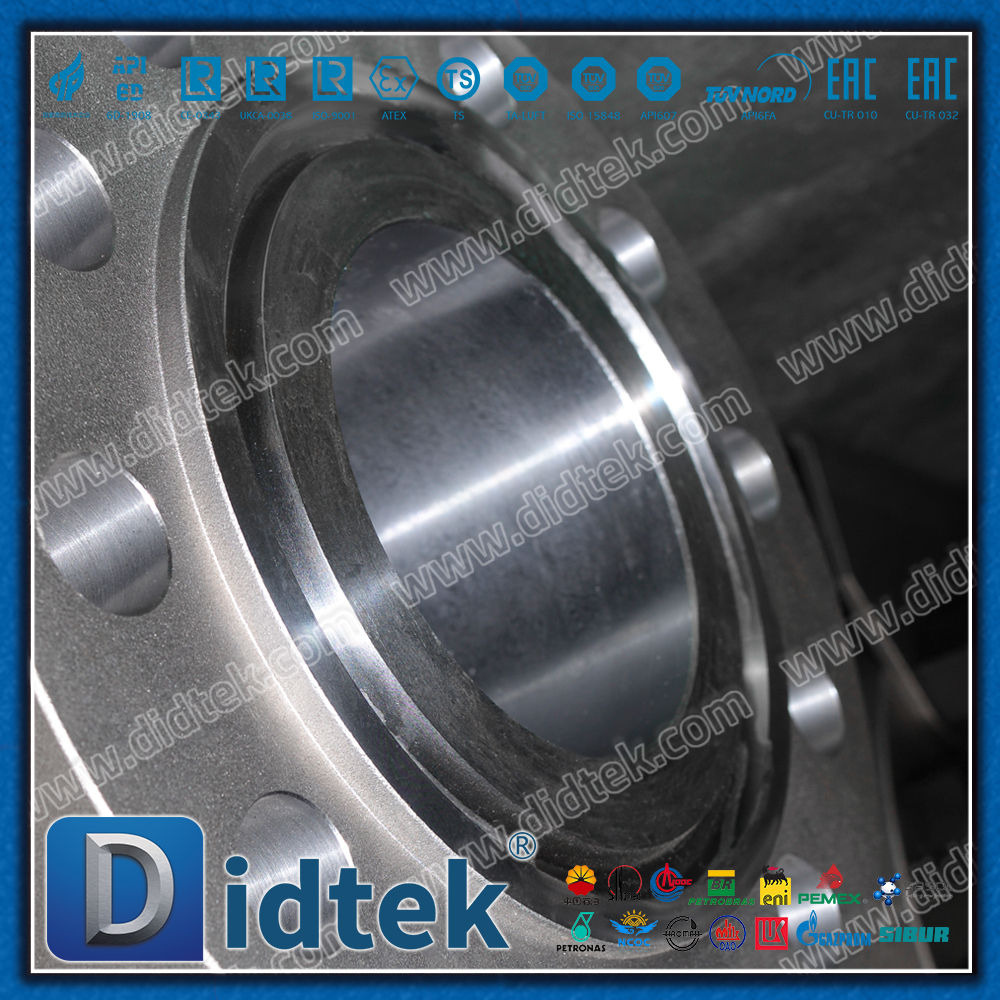

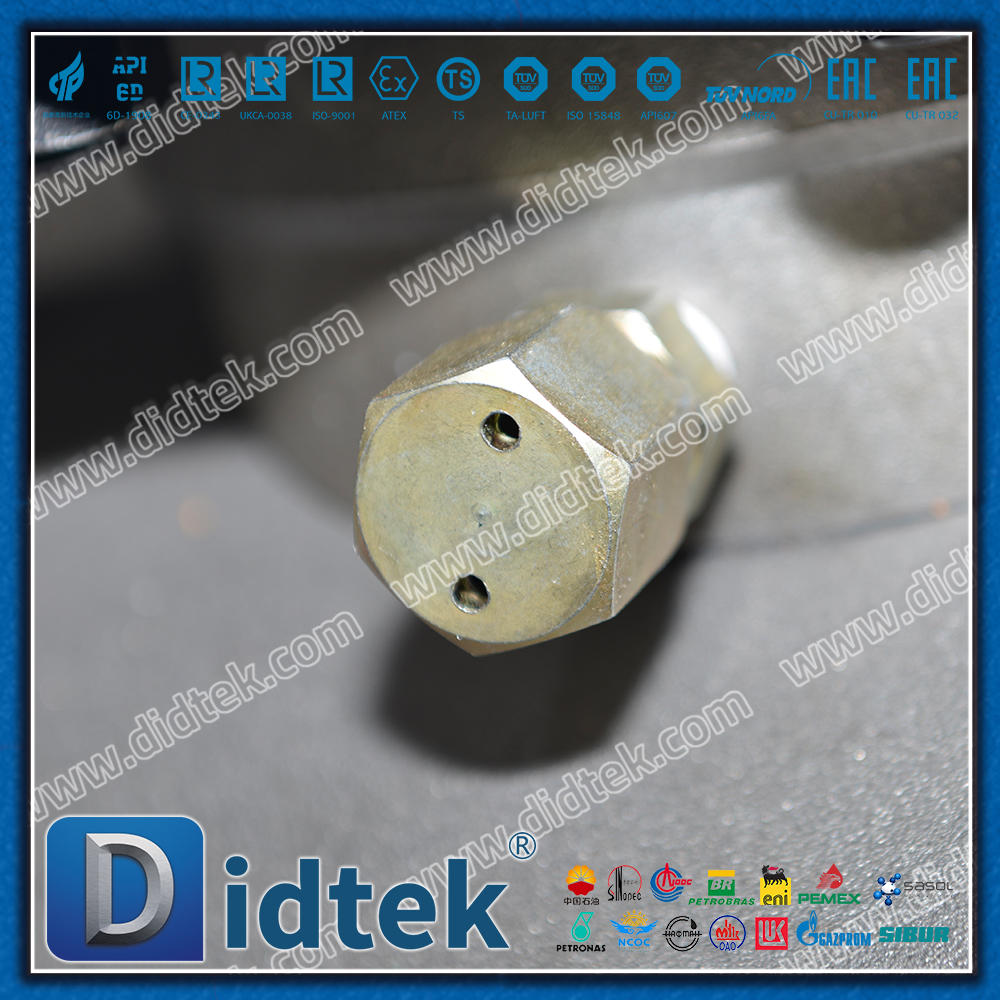

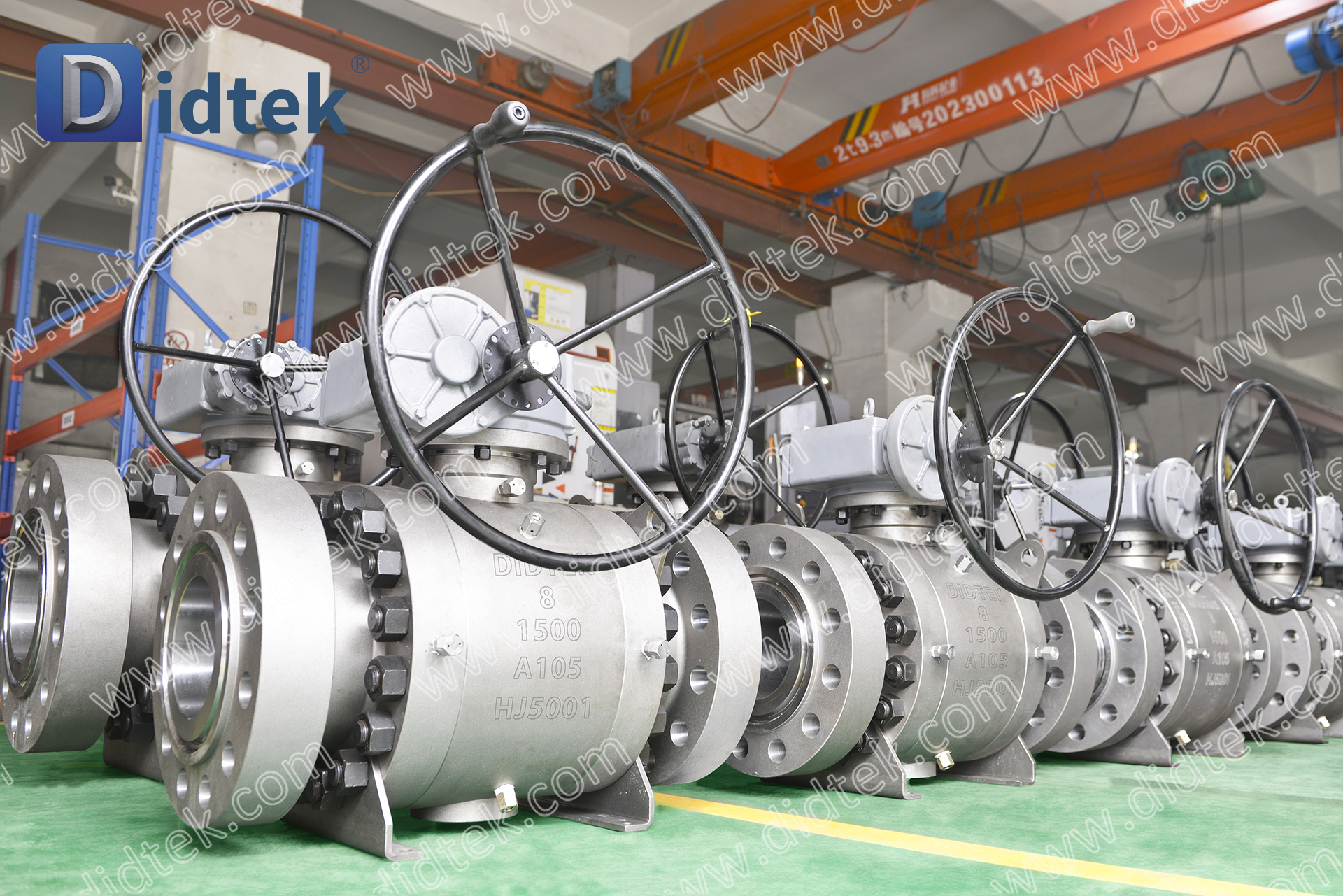

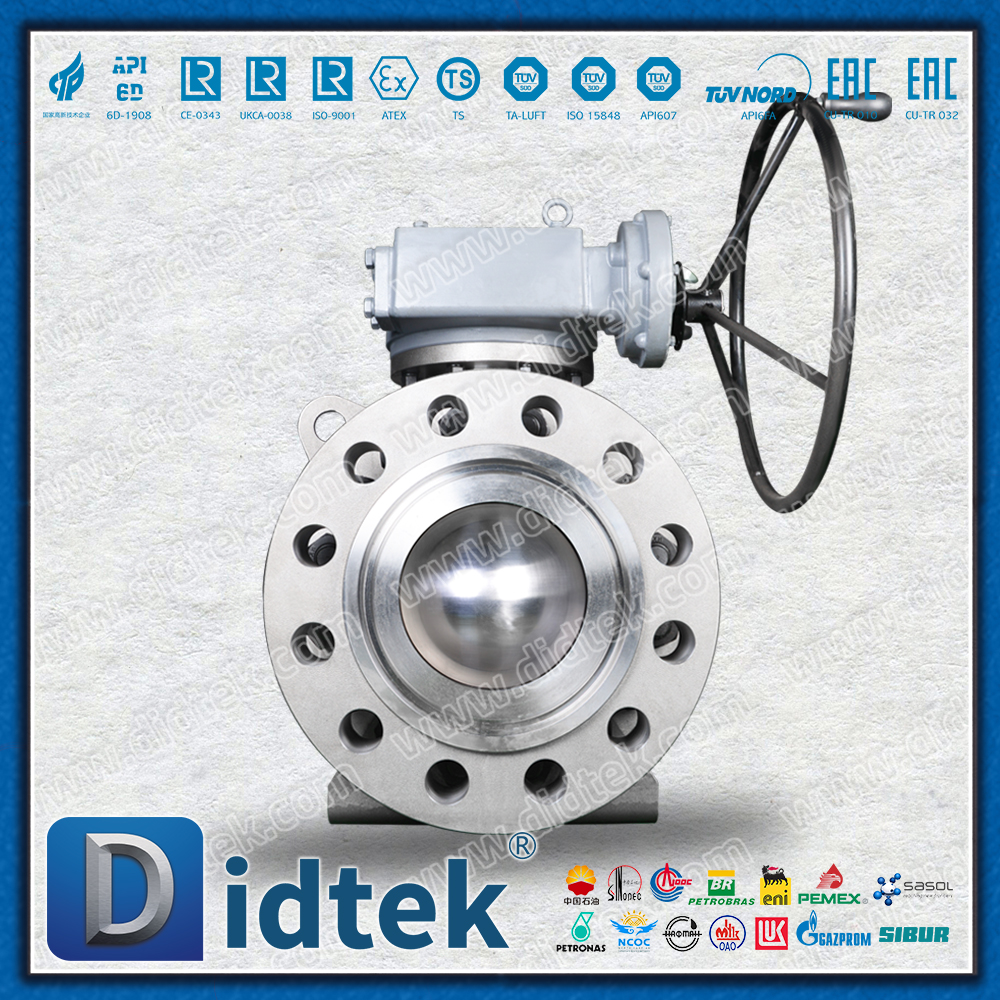

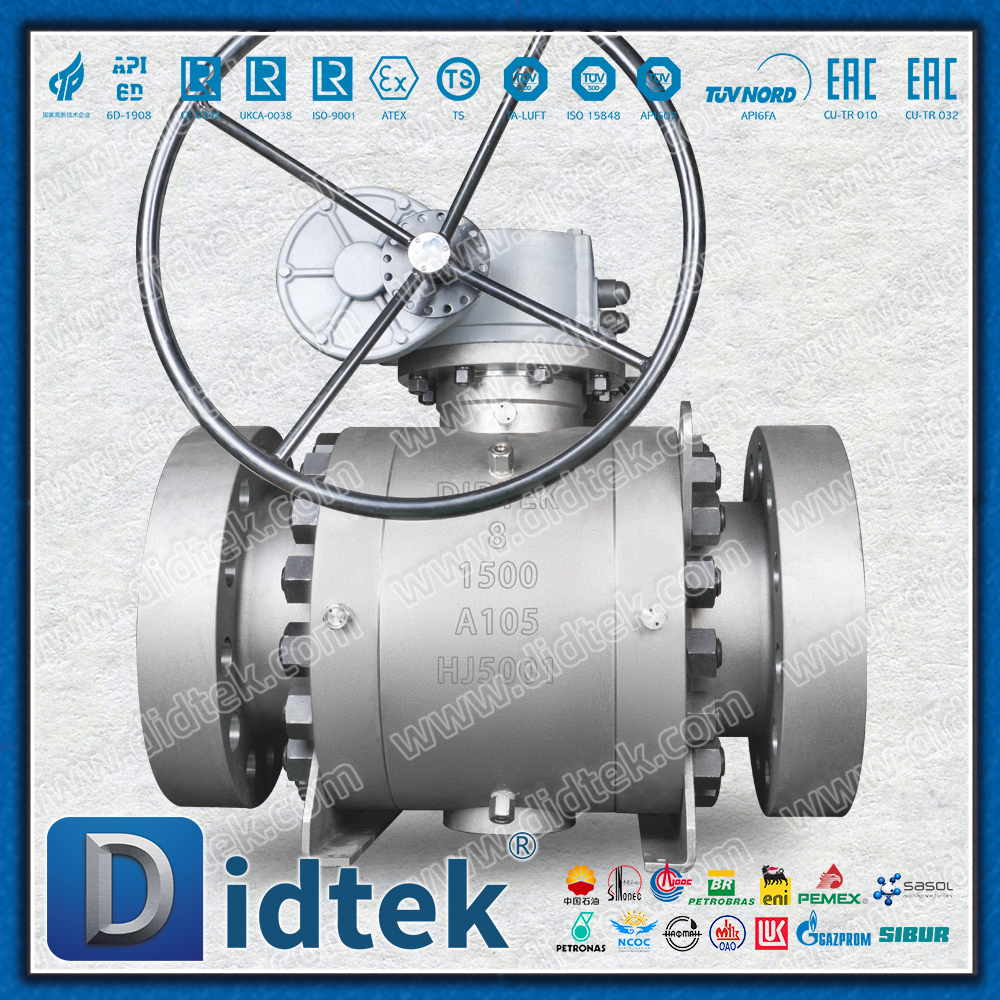

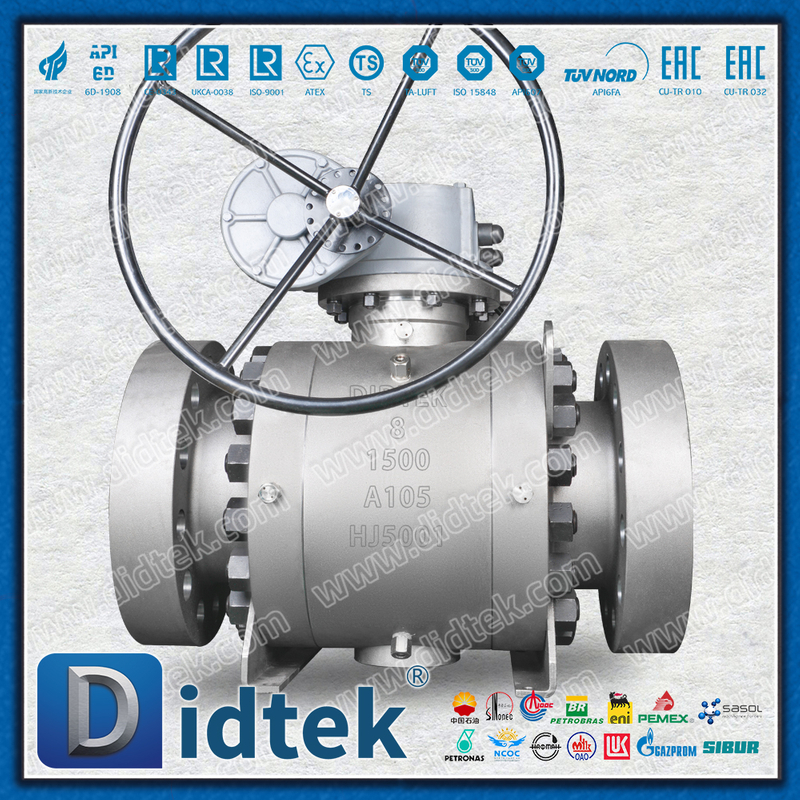

Valvola a sfera montata su perno A105 in acciaio forgiato ad alta pressione con flangia Didtek a passaggio totale

Panoramica del prodotto

Si tratta di una valvola a sfera industriale ad alte prestazioni e altamente affidabile progettata per condizioni di lavoro difficili. Integra il design e le proprietà dei materiali di più valvole di fascia alta ed è adatto per sistemi di tubazioni industriali che richiedono una chiusura rigorosa, un funzionamento ad alta pressione e una lunga durata.

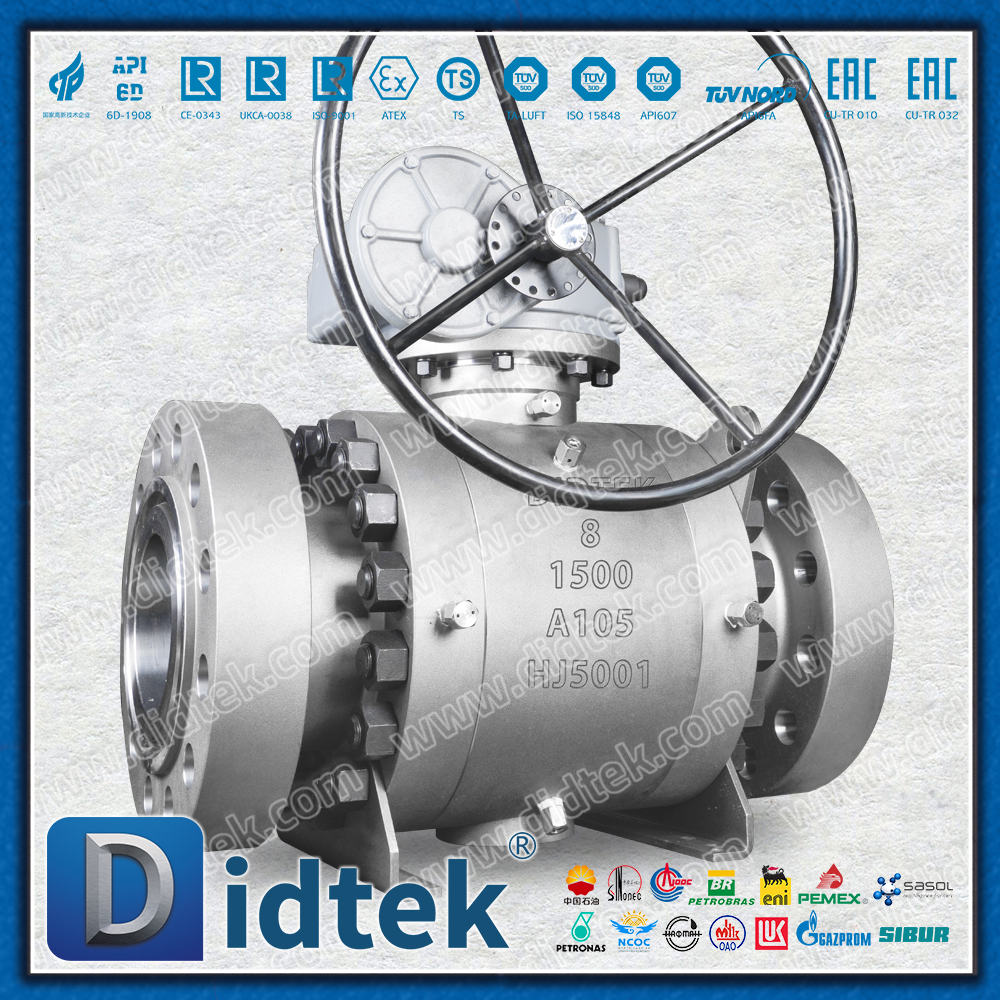

Valvola a sfera montata su perno A105 in acciaio forgiato ad alta pressione con flangia Didtek a passaggio totale

Spiegazione dettagliata delle caratteristiche principali

Corpo e materiale della valvola

Struttura di forgiatura: i principali componenti portanti del corpo valvola sono prodotti mediante processo di forgiatura. Rispetto alle valvole fuse, le valvole in acciaio forgiato hanno una maggiore resistenza meccanica, una migliore struttura della fase cristallina e una maggiore resistenza agli urti e alla fatica e sono particolarmente adatte per fluidi ad alta pressione e pericolosi.

Materiale A105: si tratta di un materiale di forgiatura in acciaio al carbonio secondo lo standard ASTM ed è uno dei materiali standard più comunemente utilizzati per la produzione di valvole ad alta temperatura e alta pressione. Presenta eccellenti proprietà meccaniche e resistenza alle alte temperature e viene generalmente utilizzato in un intervallo di temperature compreso tra -29°C e 425°C.

Metodo del supporto della sfera

Nucleo sferico fisso: questo è il design principale di questa valvola. La sfera è supportata rigidamente da due alberi fissi nella parte superiore e inferiore e non si sposta durante il funzionamento. Questa struttura consente:

Applicazione ad alta pressione: può sopportare una pressione della tubazione estremamente elevata e la sede della valvola non subirà un'eccessiva deformazione a causa della pressione media.

Funzionamento a bassa coppia: anche ad alta pressione, la coppia di apertura e chiusura è molto inferiore a quella delle valvole a sfera flottante, facilitando la configurazione di attuatori di grandi dimensioni.

Lunga durata: il processo di apertura e chiusura provoca poca usura sulla sede della valvola, prolungando notevolmente la durata della valvola.

Progettazione del canale di flusso

Passaggio totale: il diametro del canale all'interno della valvola è sostanzialmente uguale al diametro nominale della tubazione collegata. Questo design consente:

Perdita di pressione pari a zero: non c'è quasi nessuna caduta di pressione quando il fluido scorre attraverso la valvola.

Capacità di passaggio delle sfere: consentire il passaggio di scovolini o sfere di pigging è fondamentale per le tubazioni che richiedono una pulizia regolare.

Valutazione della pressione

Alta pressione: questo design è generalmente conforme agli standard ANSI Classe 600, 900, 1500 o gradi di pressione superiori e può essere applicato a condizioni di lavoro ad alta pressione in settori quali petrolio, gas naturale e ingegneria chimica.

Metodo di connessione

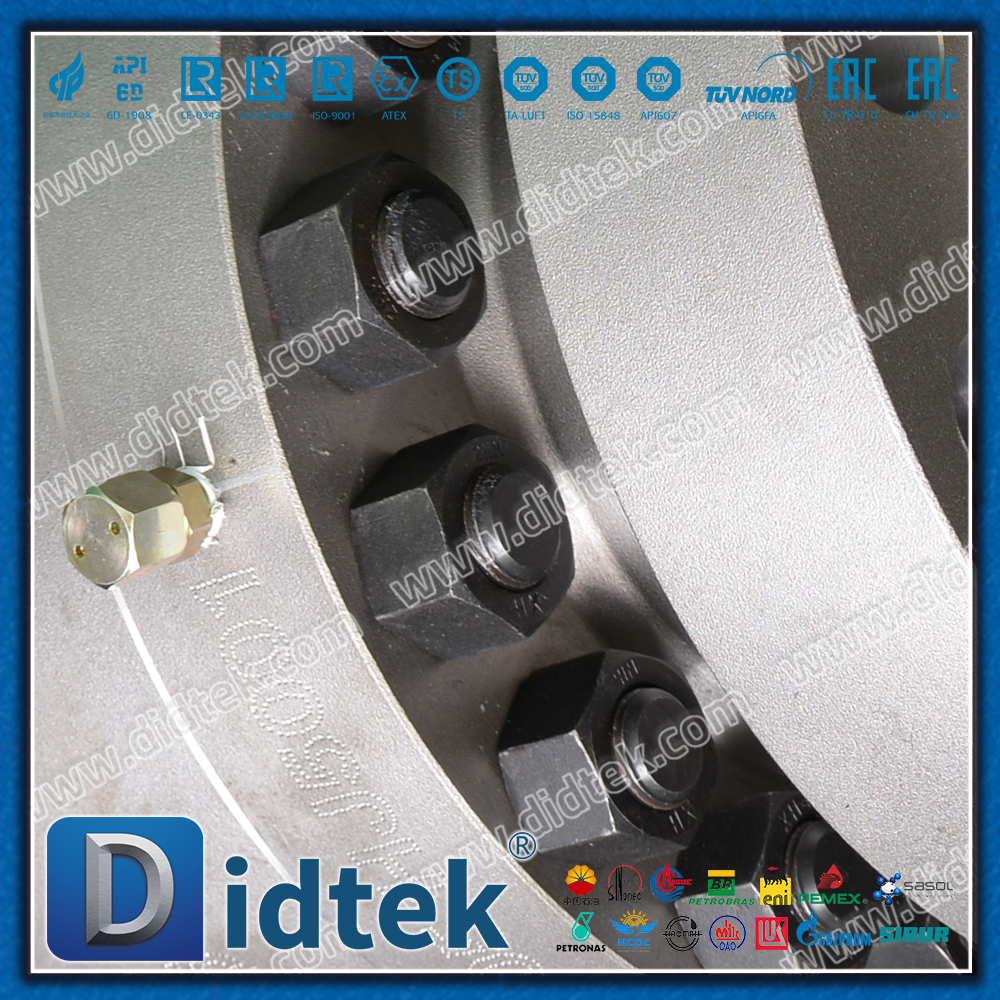

Collegamento a flangia: è collegato al sistema di tubazioni tramite una piastra flangiata e fissato con bulloni. Questo è il metodo di connessione più comunemente utilizzato e affidabile nelle tubazioni ad alta pressione di grande diametro, che è conveniente per l'installazione, lo smontaggio e la manutenzione e offre prestazioni di tenuta affidabili.

Riepilogo dei vantaggi

Elevata resistenza e sicurezza: il corpo della valvola in acciaio forgiato A105 e la struttura fissa garantiscono l'integrità e la sicurezza della valvola in condizioni di alta pressione, alta temperatura e carico d'urto.

Eccellenti prestazioni di tenuta: il design fisso garantisce che la sede della valvola sia sollecitata uniformemente ad alta pressione, fornendo prestazioni di tenuta affidabili e un basso rischio di perdite interne.

Bassa resistenza al flusso ed elevata capacità di flusso: il design a passaggio totale riduce al minimo la perdita di energia durante il flusso medio.

Facile da usare e durevole: adatto per un funzionamento frequente, con bassi costi di manutenzione ed elevata redditività durante tutto il suo ciclo di vita.

Versatilità: può essere facilmente configurato con riduttori, attuatori pneumatici, idraulici o elettrici per ottenere il controllo automatico a distanza.

Scenari applicativi tipici

Questa valvola è la scelta ideale per i seguenti settori industriali esigenti:

Petrolio e gas: condotte a lunga distanza, installazioni a testa di pozzo e condotte di processo ad alta pressione nelle raffinerie di petrolio.

Ingegneria chimica e petrolchimica: apparecchiature per reazioni ad alta pressione, taglio di mezzi corrosivi o tossici.

Energia ed energia: sistemi di alimentazione di vapore e acqua ad alta pressione nelle centrali elettriche.

Ingegneria navale: sistemi di condotte sottomarine.

Qualsiasi condizione operativa che richieda perdita di pressione pari a zero, interruzione per alta pressione ed elevata affidabilità.

Conclusione

Questa valvola a sfera fissa in acciaio forgiato ad alta pressione A105 a passaggio totale con flangia rappresenta una soluzione di valvole industriali per impieghi gravosi per condizioni operative critiche. Combinando la superiorità dei materiali forgiati, la stabilità delle sfere fisse e la morbidezza del design a passaggio totale, fornisce garanzie di controllo dei fluidi sicure, efficienti e di lunga durata per le moderne tubazioni industriali.
