Panoramica del prodotto

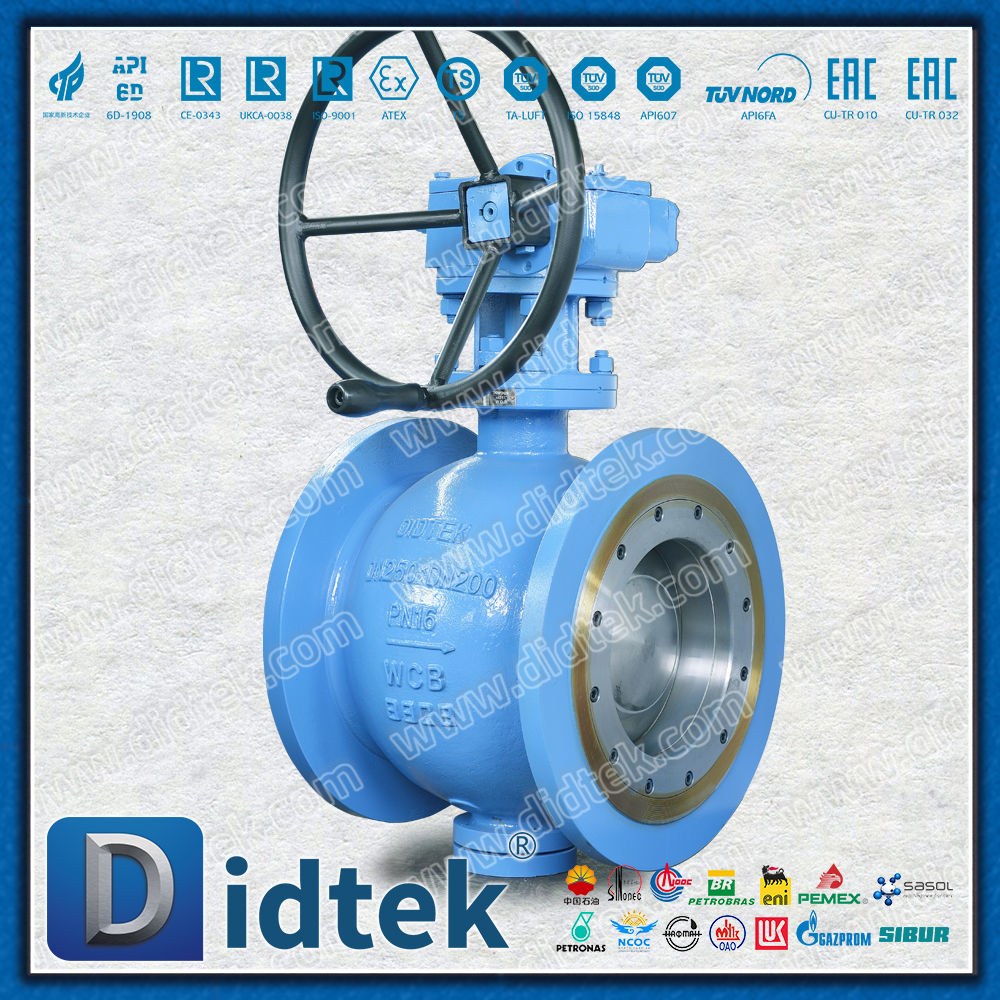

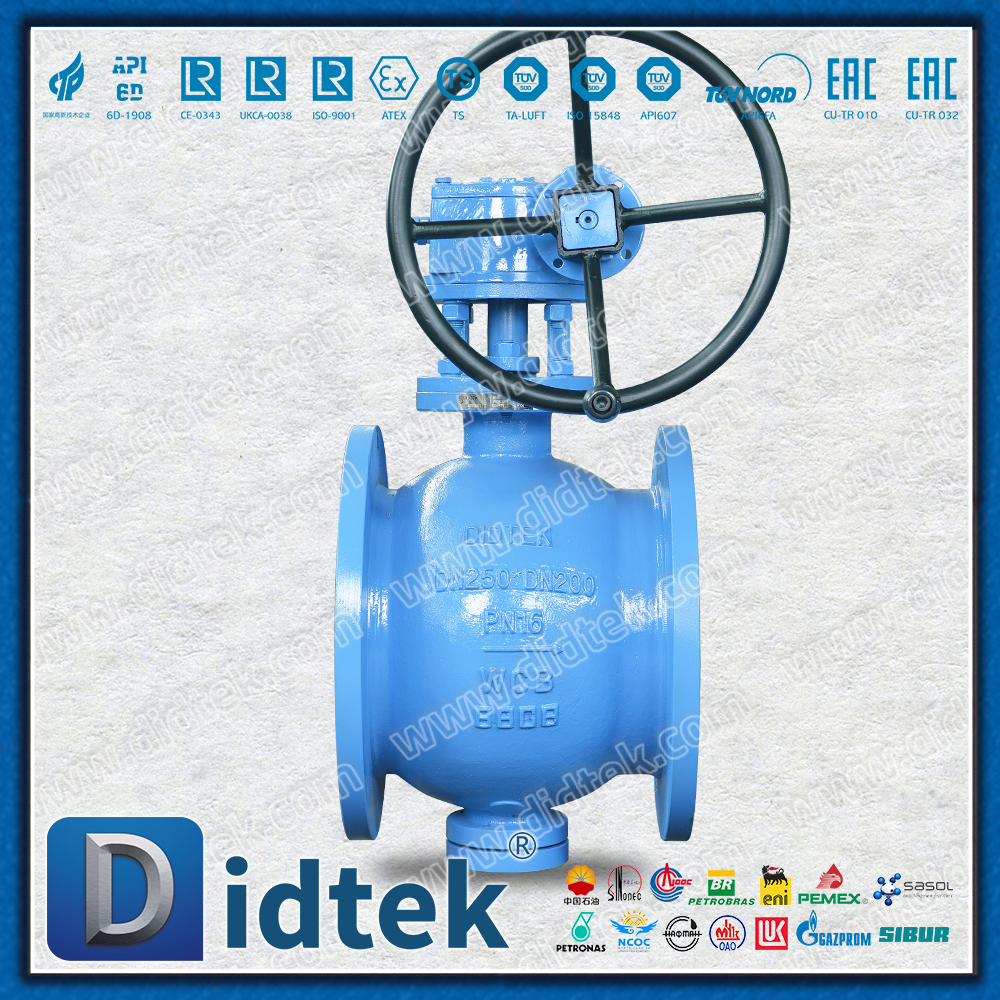

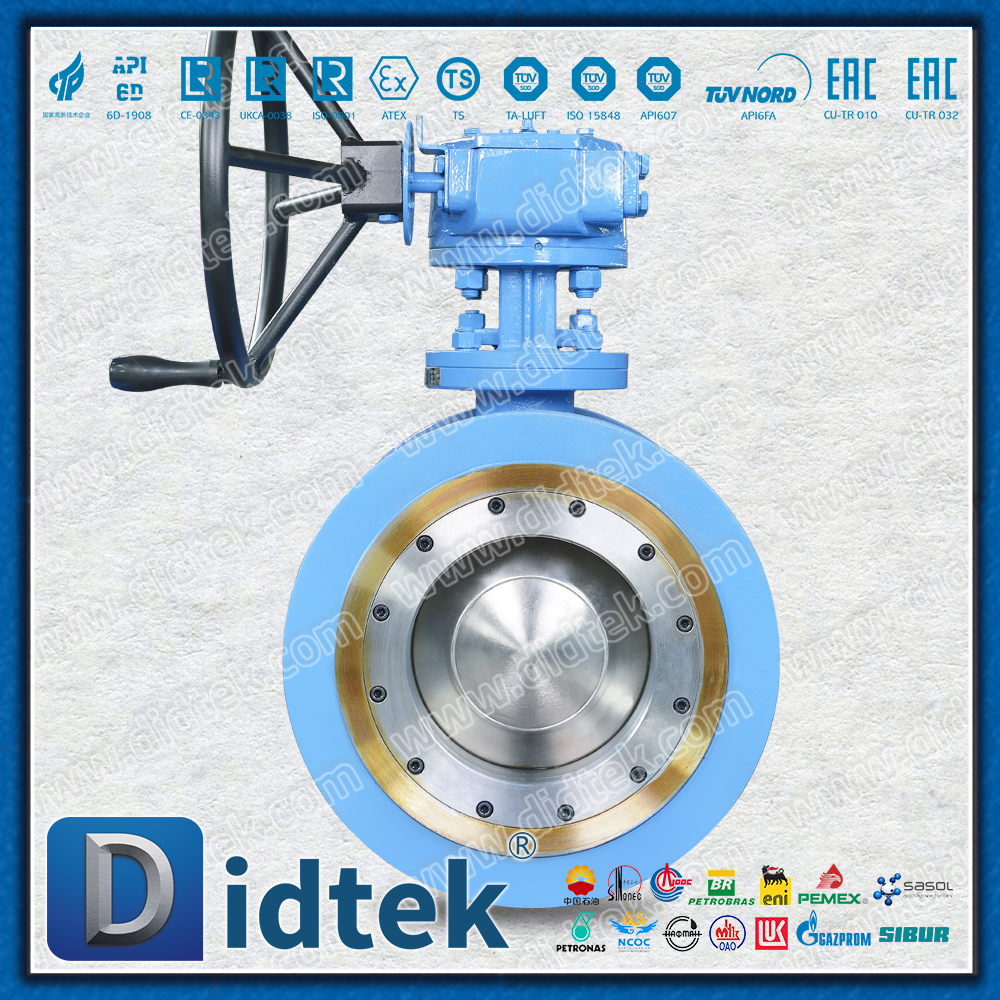

La valvola a sfera con connessione a flangia a sfera a settore eccentrico è una valvola di controllo innovativa che combina la struttura a sfera a settore eccentrico con la connessione a flangia standard. Questo prodotto, grazie al design esclusivo dell'albero eccentrico e alla sfera a ventaglio a forma di V, risolve perfettamente i problemi di usura e cavitazione delle valvole a sfera tradizionali in condizioni di regolazione. Combina eccezionali prestazioni di intercettazione con una precisa capacità di regolazione del flusso, rendendolo una soluzione ideale per applicazioni di regolazione e intercettazione in condizioni di lavoro difficili.
Specifiche tecniche
| Categoria dei parametri | specifica tecnica |
| Struttura del corpo valvola | design a sfera a settore eccentrico |
| Metodo di connessione | Flangia RF/RTJ/FF (ASME B16.5 / EN 1092-1) |
| Valutazione della pressione | Classe 150-600 (PN16 - PN100) |
| Intervallo di temperatura | Da -196℃ a +450℃ |
| Materiale del corpo valvola | WCB/CF8 / CF8M/acciaio duplex |
| Materiale sferico | Acciaio inossidabile + rivestimento spray in carburo di tungsteno |
| Materiale della sede della valvola | PTFE rinforzato/guarnizione metallica/PPL |
| Caratteristiche del flusso | equipercentuale/lineare/parabolica |
| Rapporto di regolazione | 100:1/200:1/300:1 |
| Progettazione della protezione antincendio | API 607/API 6FA |
| Standard di progettazione | API 6D/ASME B16.34/IEC 60534 |
Caratteristiche del prodotto
1. Tecnologia principale delle sfere a settore eccentrico
Design ad attrito zero
La sfera è installata eccentricamente e non entra in contatto con la sede della valvola durante l'apertura e la chiusura
Ridurre significativamente la coppia operativa e prolungare la durata della valvola
L'usura della superficie di tenuta è ridotta di oltre l'80%
Prestazioni di regolazione precise
Il taglio a ventaglio a forma di V fornisce caratteristiche di flusso precise
Il rapporto di regolazione massimo può raggiungere fino a 300:1
Può controllare con precisione le condizioni di lavoro a basso flusso
2. Sistema di tenuta ad alte prestazioni
Sigillo metallico bidirezionale
La sede della valvola in metallo caricata a molla garantisce una tenuta affidabile
Mantenere il grado di tenuta ANSI B16.104 Classe IV in condizioni operative difficili
Opzione di tenuta morbida
Sede valvola in PTFE rinforzato, adatta per condizioni di lavoro convenzionali
Sede valvola in polistirene (PPL), adatta per condizioni di lavoro ad alta temperatura
3. Vantaggi del collegamento a flangia
Interfaccia standardizzata: conforme agli standard ASME B16.5 e EN 1092-1
Installazione semplice: si adatta perfettamente al sistema di tubazioni esistente
Facilità di manutenzione: Può essere rapidamente smontato per ispezione e manutenzione
4. Progettazione strutturale migliorata
Design anticavitazione: il design ottimizzato del canale di flusso riduce efficacemente il rischio di cavitazione
Struttura anti-intasamento: la sfera a forma di V ha una funzione autopulente
Funzionamento silenzioso: speciale design di riduzione della tensione multistadio
Campo di applicazione
1. Industria petrolchimica
Controllo dell'alimentazione del reattore
Regolazione del livello del liquido della colonna di distillazione
Sistema di iniezione del catalizzatore
2. Energia elettrica
Regolazione dell'acqua di alimentazione della caldaia
Controllo della pressione del vapore
Sistema di recupero dell'acqua di condensa
3. Processo chimico
Sistema di regolazione del valore del pH
Controllo del dosaggio chimico
Controllo della reazione di polimerizzazione
4. Applicazioni speciali
Controllo di fluidi ad alta viscosità
Regolazione dei liquami contenenti particolato
Condizioni di lavoro ad alta temperatura e differenza di alta pressione
Riepilogo
La valvola a sfera con collegamento a flangia e sfera a settore eccentrico, attraverso la perfetta combinazione di design eccentrico innovativo, prestazioni di regolazione precise e tecnologia di tenuta affidabile, offre agli utenti industriali:
Eccezionali prestazioni di regolazione: controllo preciso del flusso, con un rapporto di regolazione fino a 300:1
Lunga durata operativa: design a attrito zero, la durata utile è aumentata di oltre cinque volte
Garanzia di tenuta affidabile: la tenuta metallica bidirezionale garantisce perdite pari a zero in condizioni di lavoro difficili
Pratica esperienza di manutenzione: connessione flangiata standardizzata, manutenzione semplice e rapida
Questo prodotto è la scelta ideale per applicazioni che richiedono una regolazione precisa e un'interruzione affidabile in condizioni di lavoro difficili, fornendo una soluzione perfetta per il moderno controllo dei processi industriali.
| Marca | DIDTEK |
| Struttura | Palla |
| Materiale della valvola | Didtek fornisce acciaio fuso, acciaio inossidabile, leghe speciali, CI, DI ecc |
| Tipo di valvola | Didtek produce valvole a sfera |
| Prova della valvola | Quantità testata al 100% prima della consegna |
| Garanzia sulle valvole | 18 mesi dopo la spedizione e 12 mesi dopo l'installazione |
| Struttura della valvola | Valvola a sfera montata su Tennion |
| Consegna della valvola | 15 - 30 giorni |
| Campione di valvole | Campione disponibile presso Didtek Valve |
| Colore della valvola | Richiesta del cliente |
| Guarnizione della valvola | Custodia in compensato per valvola a sfera |
| MOQ | 1 insieme |
| Certificato della valvola | API6D/CE/ISO9001/ISO14001 |
| Luogo di origine | Zhejiang, Cina (continente) |
| Dettagli di consegna: | Spedito in 15-30 giorni dopo il pagamento |
| Port | Shanghai o Ningbo |
| Termini di pagamento | L/C,D/A,D/P,T/T, Western Union |
