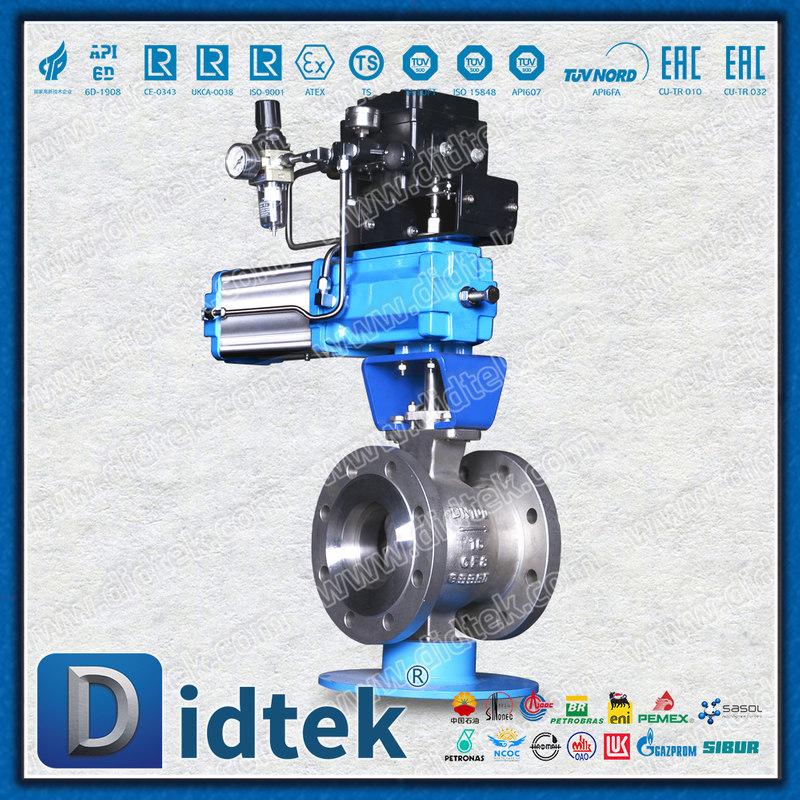

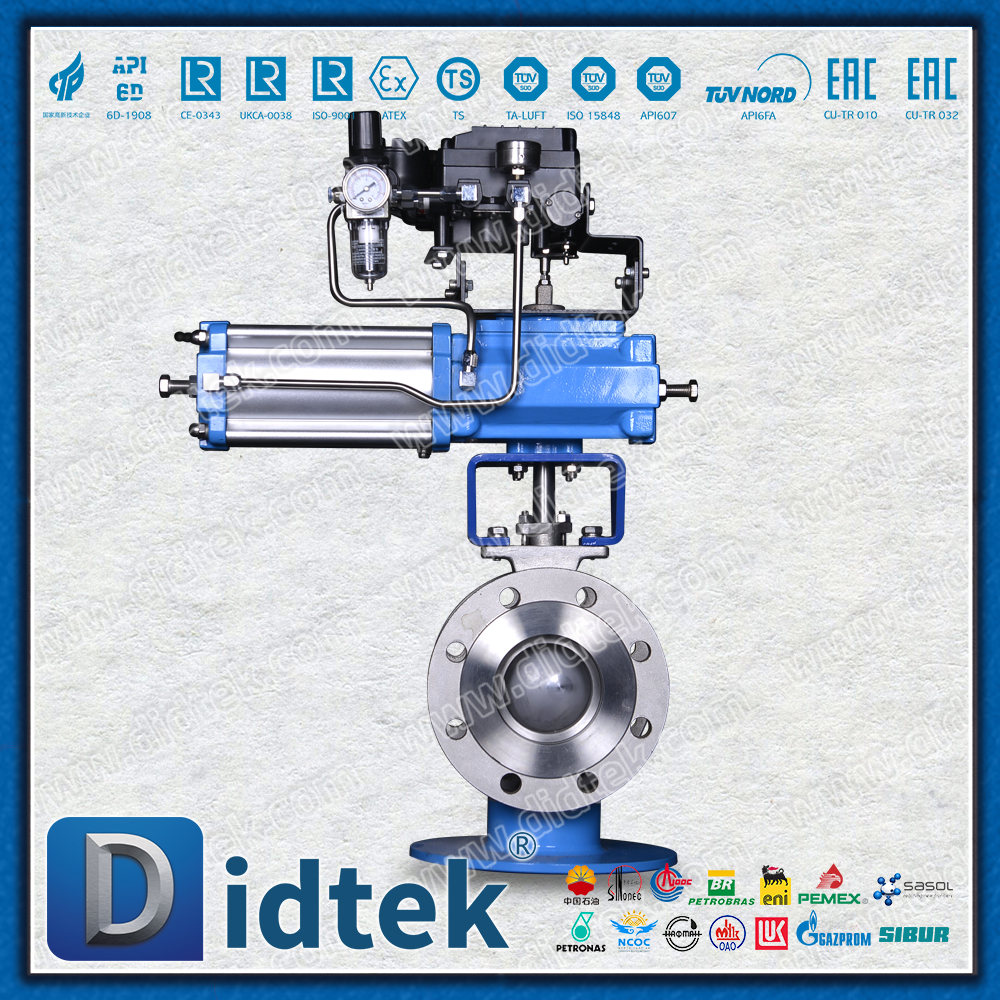

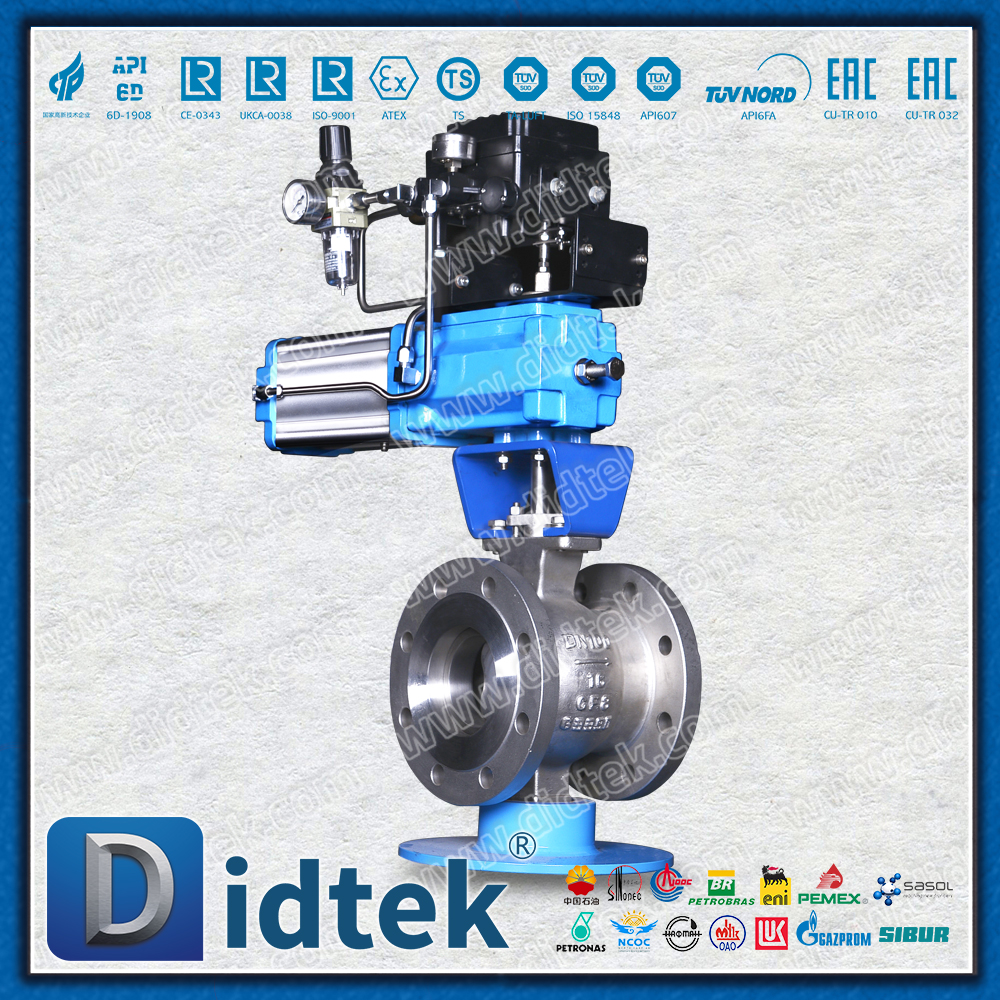

Panoramica del prodotto
La valvola a sfera di tipo V a sfera Ni60 con sede della valvola Ni55 ad apertura rapida e chiusura rapida è una valvola speciale ad alte prestazioni che integra risposta rapida, resistenza all'usura e alla corrosione e regolazione precisa. Adotta coppie di tenuta in lega a base di nichel (sede della valvola Ni55 e sfera Ni60) e un design della sfera tagliata a forma di V, combinato con attuatori pneumatici ad alte prestazioni, ed è specificamente progettato per uno spegnimento rapido e un controllo preciso della regolazione in condizioni di lavoro difficili.
Specifiche tecniche
| Categoria dei parametri | specifica tecnica |
| Materiale del corpo valvola | WCB/CF8/CF8M/altri acciai legati |
| Materiale sferico | Lega a base di nichel Ni60 (spruzzatura supersonica) |
| Materiale della sede della valvola | Lega a base di nichel Ni55 |
| Valutazione della pressione | Classe 150-600 (PN16 - PN100) |
| Intervallo di temperatura | Da -29℃ a +550℃ |
| Metodi di connessione | flangia/saldatura di testa/filettatura |

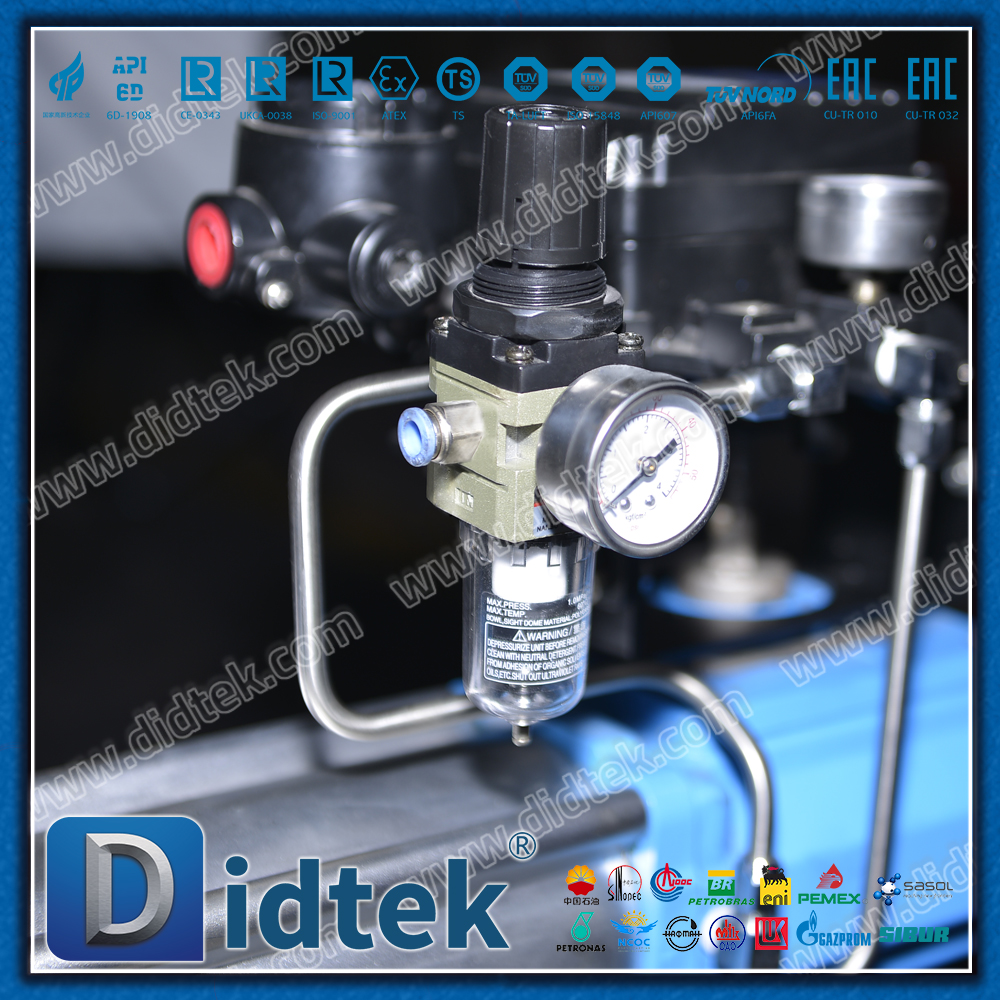

| Pressione della fonte d'aria | 0,4-0,7MPa |
| Tempo di azione | Da 0,5 a 2 secondi (a seconda del calibro) |
| Caratteristiche del flusso | percentuale approssimativamente uguale |
| Grado di protezione | IP67 (standard)/IP68 (opzionale) |
Caratteristiche del prodotto
1. Sistema di tenuta in lega a base di nichel
Combinazione super dura e resistente all'usura
Sfera Ni60: Durezza HRC 58-62, resistente all'usura delle particelle
Sede valvola Ni55: durezza HRC 55-58, con eccellente resistenza agli urti
Eccellente resistenza alla corrosione: ha una migliore resistenza alla corrosione acida e alcalina rispetto all'acciaio inossidabile
Stabilità alle alte temperature: mantiene le proprietà meccaniche stabili ad una temperatura elevata di 550 ℃
2. Caratteristiche di regolazione della sfera a V

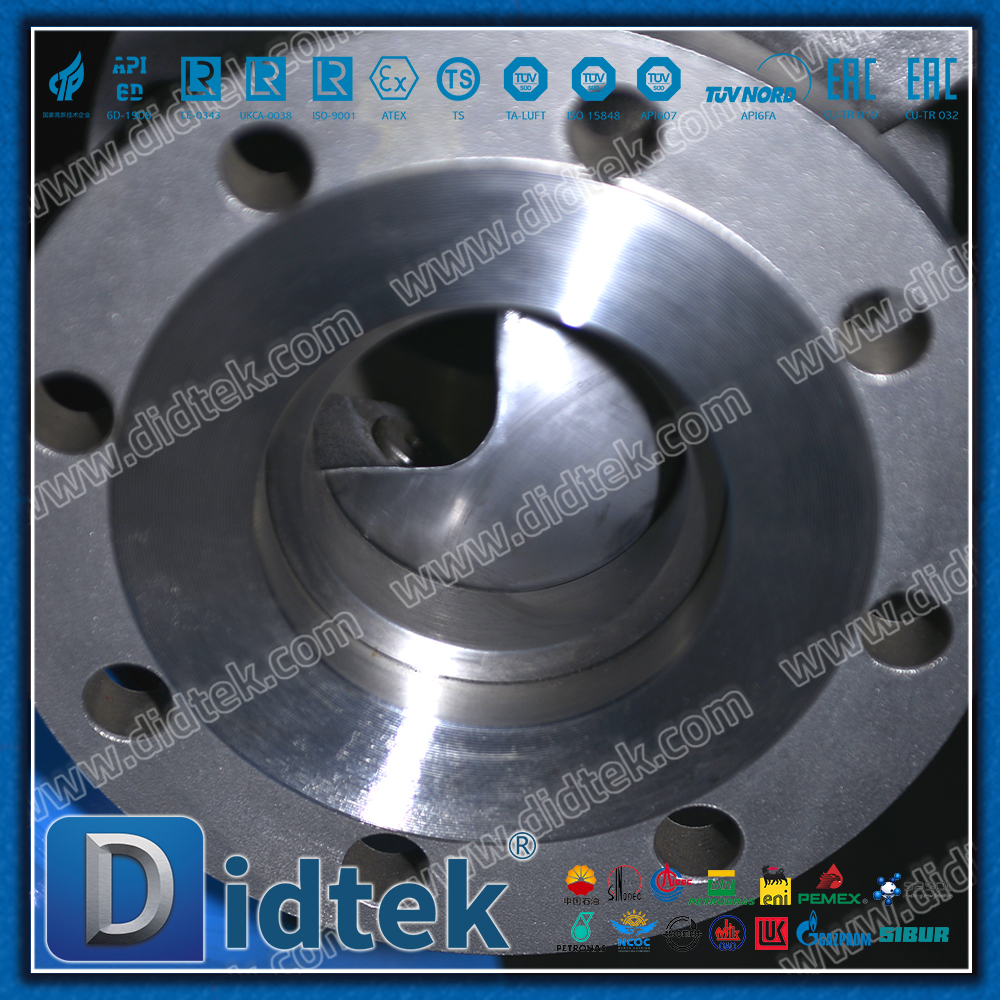

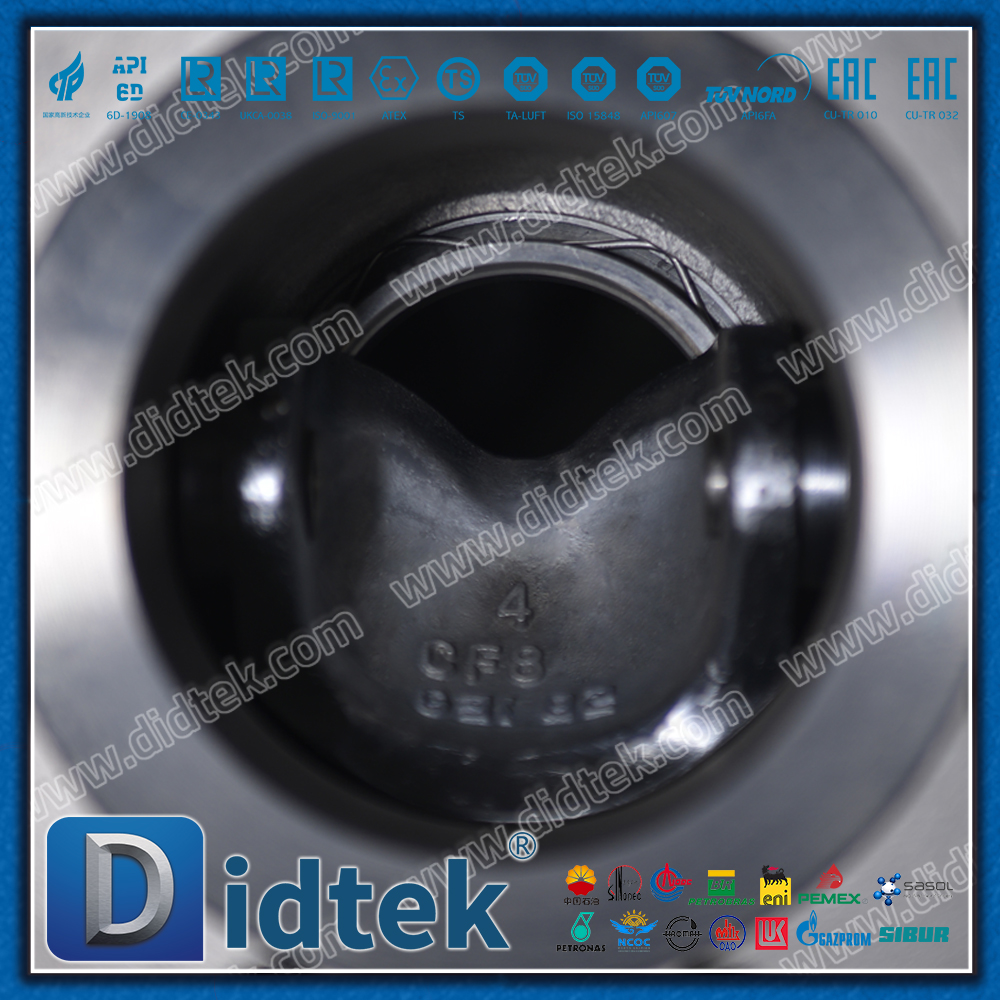

Controllo preciso del flusso: il taglio a V e la sede della valvola formano una finestra di controllo preciso del flusso
Elevato rapporto di regolazione: fino a 100:1, soddisfacendo i requisiti di regolazione del flusso ad ampio raggio
Funzione di taglio: il bordo a forma di V può tagliare efficacemente i supporti fibrosi
3. Sistema di attuazione pneumatica rapida
Risposta ad alta velocità: il cilindro a corsa lineare appositamente progettato consente un'azione rapida entro 0,5-2 secondi
Doppio effetto/semplice effetto: il tipo con sicurezza contro i guasti con ritorno a molla è disponibile come opzione
Posizionamento preciso: è disponibile un posizionatore opzionale per ottenere un controllo preciso dell'apertura
4. Progettazione strutturale specializzata
Design anti-inceppamento: lo spazio tra la sfera e la sede della valvola è ottimizzato per prevenire inceppamenti ad alta temperatura
Sicurezza antincendio: conforme allo standard API 607. Una tenuta metallica si forma dopo il cedimento della tenuta morbida

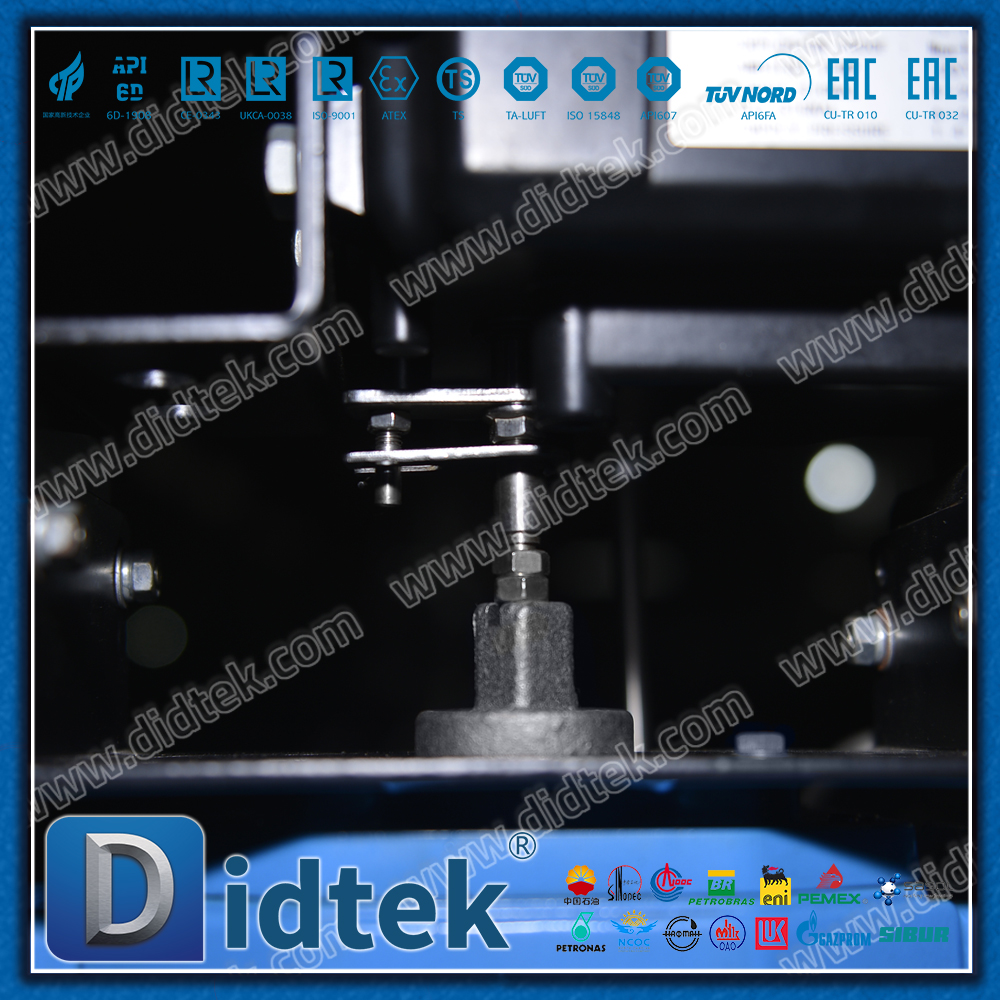

Stelo della valvola anti-scoppio: stelo della valvola con struttura a T per garantire sicurezza e affidabilità sotto pressione
Parametri fondamentali
Valutazione della pressione: Classe 150-600 (PN16-100)
Intervallo di temperatura: da -29 ℃ a +550 ℃
Pressione della fonte d'aria: 0,4-0,7 MPa
Grado di protezione: IP67/IP68
Metodi di connessione: flangia/saldatura di testa/filettatura
Campo di applicazione
Industria petrolchimica: trasporto di catalizzatori, controllo delle particelle di polimeri
Energia elettrica: Trasporto carbone polverizzato, trattamento ceneri volanti
Metallurgia e estrazione mineraria: controllo della polpa, trasporto delle polveri
Ingegneria per la protezione dell'ambiente: trattamento dei fanghi, controllo dei residui di scarto
Riepilogo
La valvola a sfera pneumatica di tipo V a sfera Ni60 con sede della valvola Ni55 ad apertura rapida e chiusura rapida, attraverso la perfetta combinazione di tecnologia di tenuta in lega a base di nichel, struttura di regolazione di tipo V ed esecuzione pneumatica ad alta velocità, offre agli utenti industriali:
Super resistente all'usura e alla corrosione: la durata delle coppie di tenuta in lega a base di nichel è aumentata da 3 a 5 volte
Controllo rapido e preciso: risposta al millisecondo, regolazione precisa del flusso
Ampia applicabilità: adatto a tutti i tipi di condizioni di lavoro difficili
Affidabile e sicuro: molteplici design di sicurezza garantiscono un funzionamento stabile a lungo termine
Questo prodotto è la scelta ideale per mezzi granulari, trasporto di liquami e processi industriali che richiedono un controllo rapido e preciso.
| Marca | DIDTEK |
| Struttura | Palla |
| Materiale della valvola | Didtek fornisce acciaio fuso, acciaio inossidabile, leghe speciali, CI, DI ecc |
| Tipo di valvola | Didtek produce valvole a sfera |
| Prova della valvola | Quantità testata al 100% prima della consegna |
| Garanzia sulle valvole | 18 mesi dopo la spedizione e 12 mesi dopo l'installazione |
| Struttura della valvola | Valvola a sfera montata su Tennion |
| Consegna della valvola | 15 - 30 giorni |
| Campione di valvole | Campione disponibile presso Didtek Valve |
| Colore della valvola | Richiesta del cliente |
| Guarnizione della valvola | Custodia in compensato per valvola a sfera |
| MOQ | 1 insieme |
| Certificato della valvola | API6D/CE/ISO9001/ISO14001 |
| Luogo di origine | Zhejiang, Cina (continente) |
| Dettagli di consegna: | Spedito in 15-30 giorni dopo il pagamento |
| Port | Shanghai o Ningbo |
| Termini di pagamento | L/C,D/A,D/P,T/T, Western Union |
