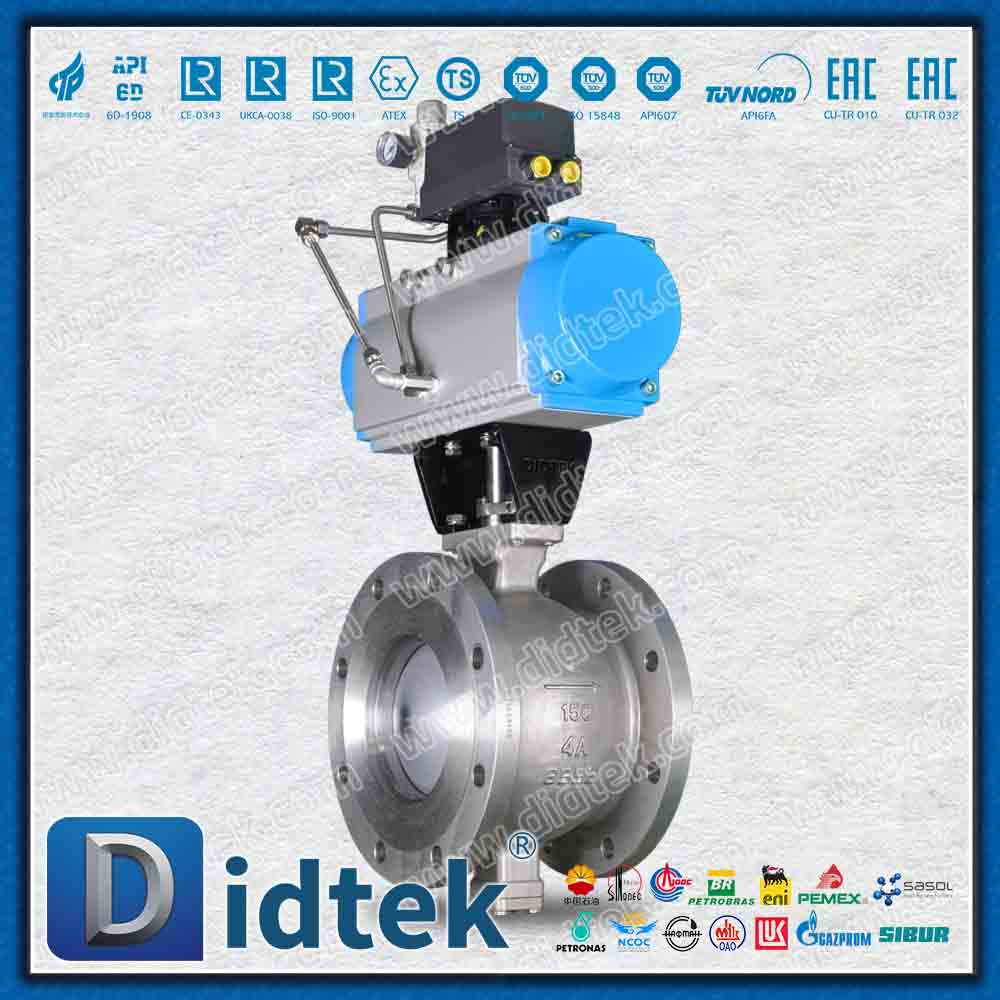

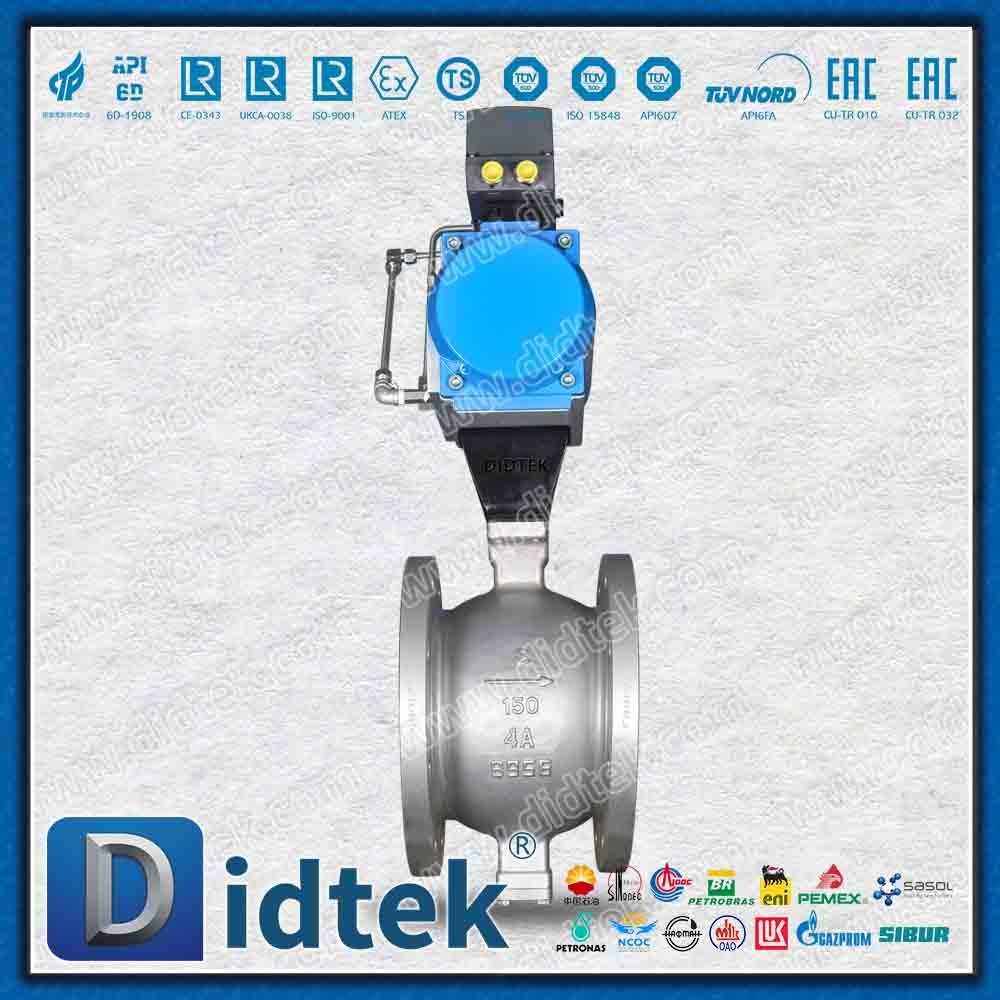

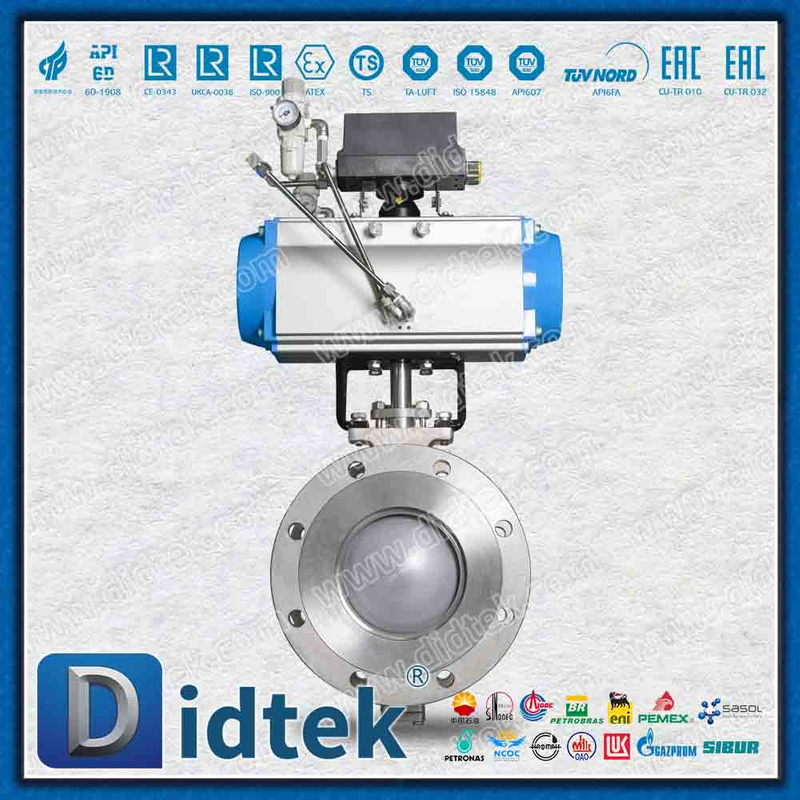

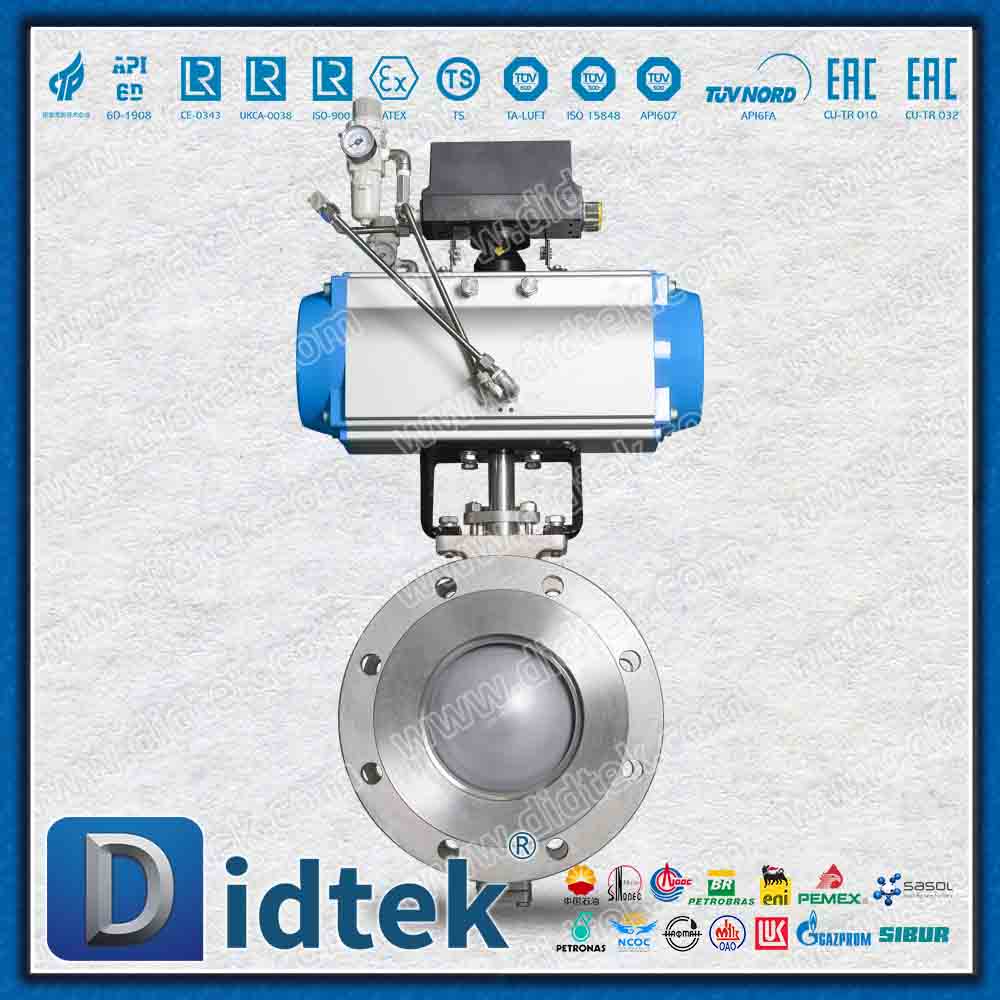

Valvola a sfera pneumatica con porta a V segmento 4A in lega duplex

Panoramica del prodotto

La valvola a sfera pneumatica a settore di tipo V in lega duplex 4A è una valvola speciale di fascia alta che integra un'eccellente resistenza alla corrosione, regolazione e controllo precisi e funzionamento automatizzato. Prodotto con lega duplex ASTM A8904A (CD3MN/UNS J93370), combinato con sfere a settore a forma di V e attuatori pneumatici ad alte prestazioni, è appositamente progettato per un controllo preciso del flusso in condizioni corrosive severe ed è una soluzione ideale per l'industria chimica, marina ed energetica.

Specifiche tecniche

Caratteristiche del prodotto

1. Prestazioni eccezionali della lega duplex 4A

Massima resistenza alla corrosione

Elevato contenuto di cromo (24-26%), nichel (5-7%) e molibdeno (2,5-3,5%)

L'indice di resistenza alla vaiolatura PREN è ≥ 38

Eccellente resistenza alla tensocorrosione

Resistenza meccanica ultraelevata

Resistenza alla trazione ≥ 690 MPa

Carico di snervamento ≥ 450 MPa

Durezza HB: 240-290

2. Regolazione precisa delle sfere del settore a forma di V

Controllo preciso del flusso

Il taglio a V fornisce precise caratteristiche di flusso equipercentuale

Il rapporto di regolazione arriva fino a 200:1 e soddisfa i requisiti di controllo ad ampio raggio

Precisione del controllo ±1% FS

Eccezionale capacità di taglio

Il bordo a V taglia efficacemente i materiali fibrosi

Adatto per liquami e mezzi contenenti particelle

3. Sistema di attuatore pneumatico ad alte prestazioni

Controllo veloce e preciso

Design con ritorno a molla a doppio/singolo effetto

Il tempo di percorrenza completo è compreso tra 2 e 8 secondi (regolabile)

Precisione di posizionamento: ±0,5°

Integrazione intelligente degli attaccamenti

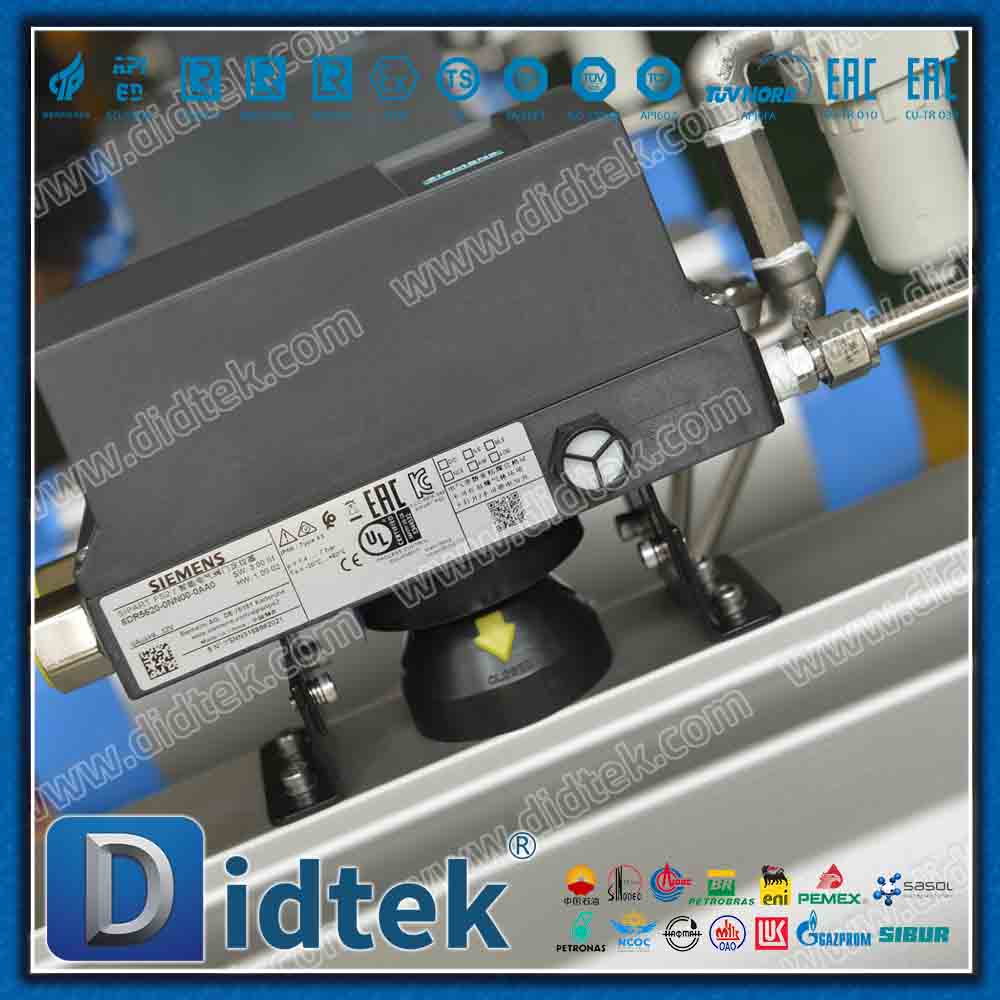

Localizzatore (analogico/intelligente)

Finecorsa

Elettrovalvola

Regolatore di velocità

4. Sistema di tenuta specializzato

Design di tenuta bidirezionale

La sede della valvola caricata a molla garantisce la tenuta bidirezionale

È disponibile la tenuta metallica/tenuta morbida

Sicurezza antincendio

Conforme allo standard API607

Dopo il cedimento della tenuta morbida, si forma una tenuta metallo-metallo

5. Migliorare la progettazione strutturale

Design anticavitazione: l'angolo a V ottimizzato riduce efficacemente il rischio di cavitazione

Funzionamento silenzioso: speciale design di riduzione della tensione multistadio

Struttura anti-intasamento: la sfera a forma di V ha una funzione autopulente

Campo di applicazione

1. Processo chimico

Regolazione di mezzi acidi forti e alcali forti

Controllo del processo contenente ioni cloruro

Mezzo corrosivo ad alta temperatura

2. Petrolio e gas

Controllo dei giacimenti di petrolio e gas acidi

Sistema di iniezione acqua e agenti chimici

Controllo della pressione per il trasporto di petrolio e gas

3. Ingegneria navale

Sistema di raffreddamento ad acqua di mare

Dispositivo per la desalinizzazione dell'acqua di mare

Sistema di processo della piattaforma offshore

4. Energia rispettosa dell'ambiente

Sistema di desolforazione dei fumi

Controllo del trattamento delle acque reflue

Sistema di iniezione chimica

Riepilogo

La valvola a sfera pneumatica a settore di tipo V 4A in lega duplex, attraverso la perfetta combinazione di materiali resistenti alla corrosione di prima scelta, prestazioni di regolazione precise e controllo pneumatico affidabile, fornisce agli utenti industriali:

Massima resistenza alla corrosione: la durata utile è aumentata da 5 a 8 volte in ambienti corrosivi difficili

Controllo preciso del flusso: la sfera a forma di V raggiunge una precisa regolazione equipercentuale

Risposta automatica rapida: l'esecuzione pneumatica garantisce una regolazione e un controllo rapidi e accurati

Lunga durata: progettata per 20 anni, con i costi di manutenzione più bassi

Questo prodotto è la scelta ideale per applicazioni di controllo preciso di mezzi corrosivi. Con le sue prestazioni eccezionali e la qualità affidabile, fornisce una soluzione perfetta per il moderno controllo dei processi industriali.
