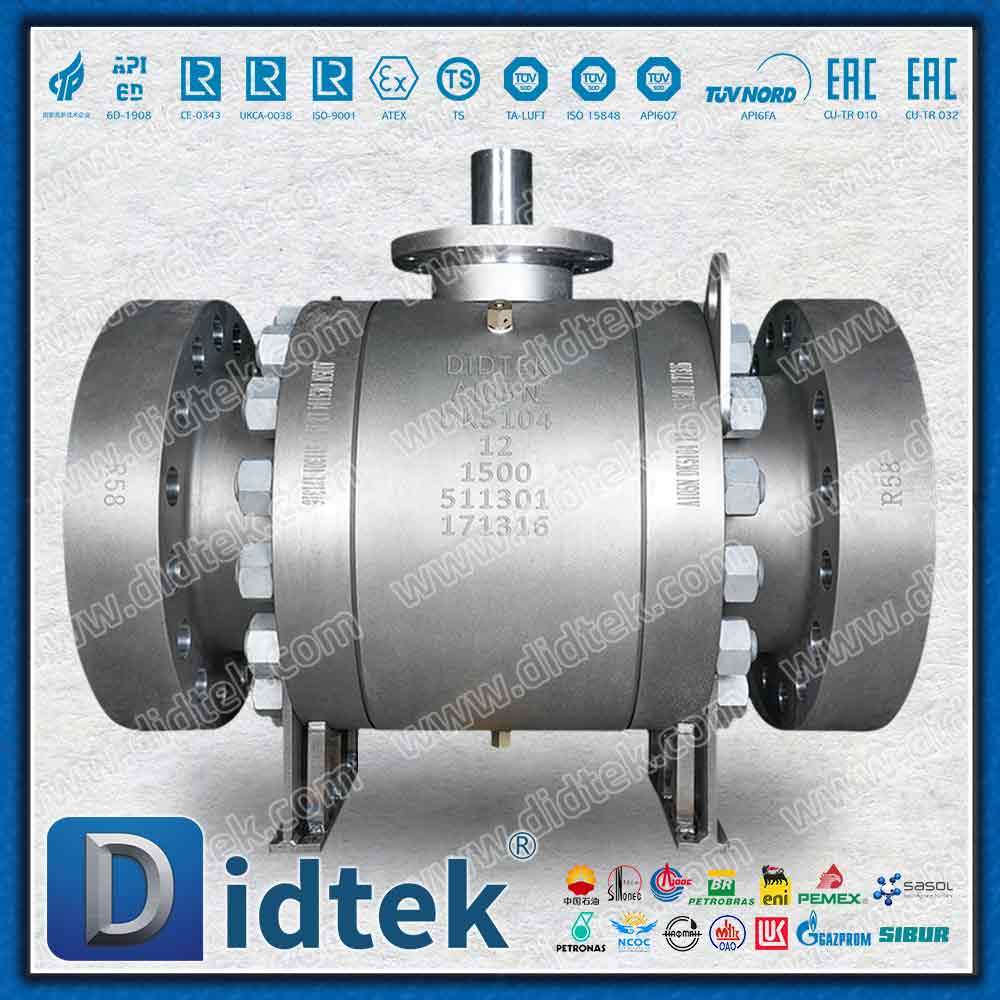

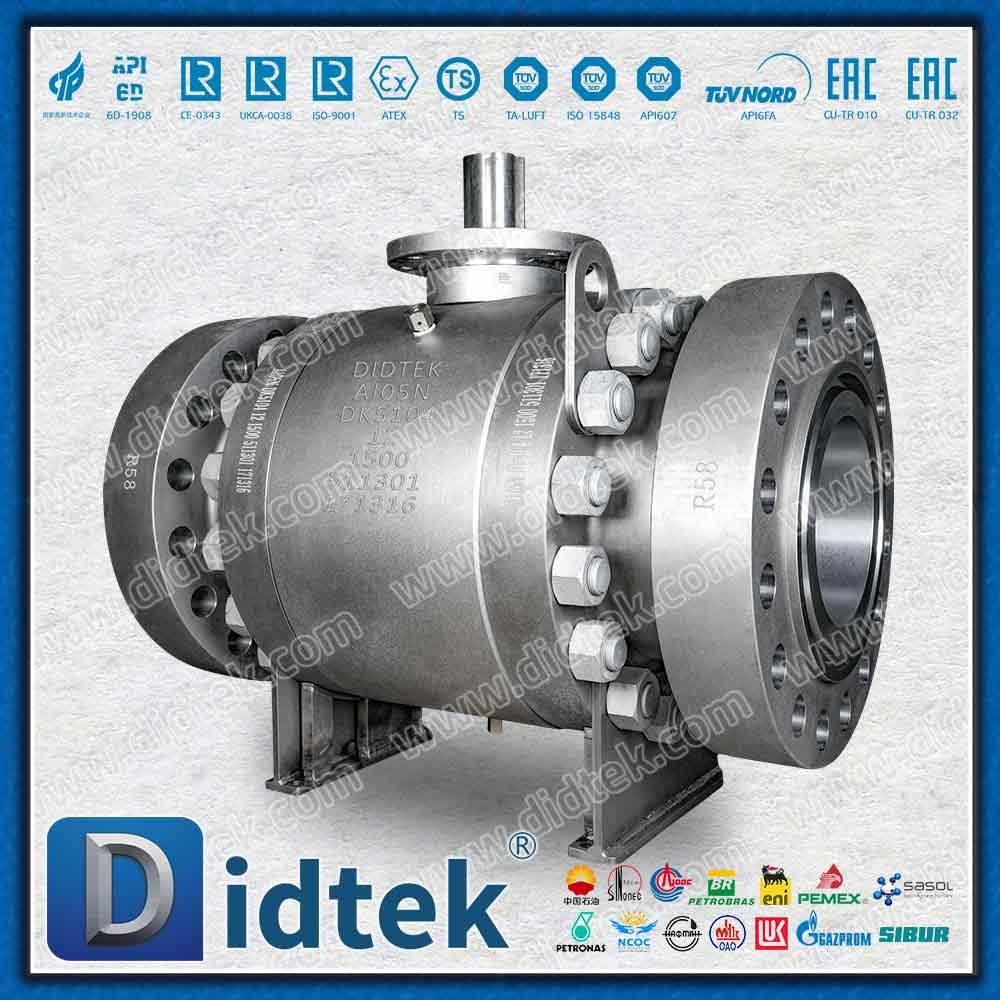

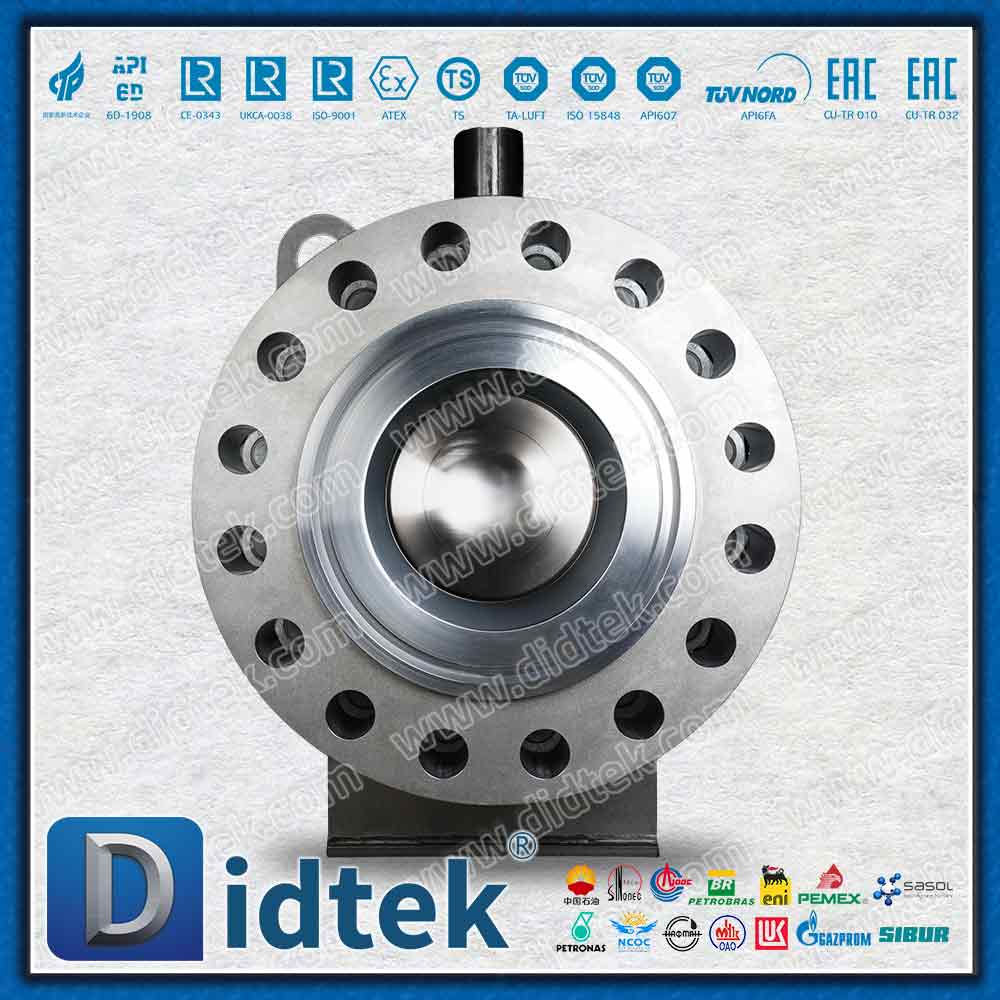

SPE *️ Valvola a sfera con perno di spurgo a doppio blocco SPE

Parametri del prodotto

Descrizione del progetto

Configurazione sedile SPE × SPE: sia i sedili a monte che quelli a valle utilizzano il design a effetto pistone singolo. La pressione della tubazione spinge ciascuna sede verso la sfera per stabilire una tenuta indipendente.

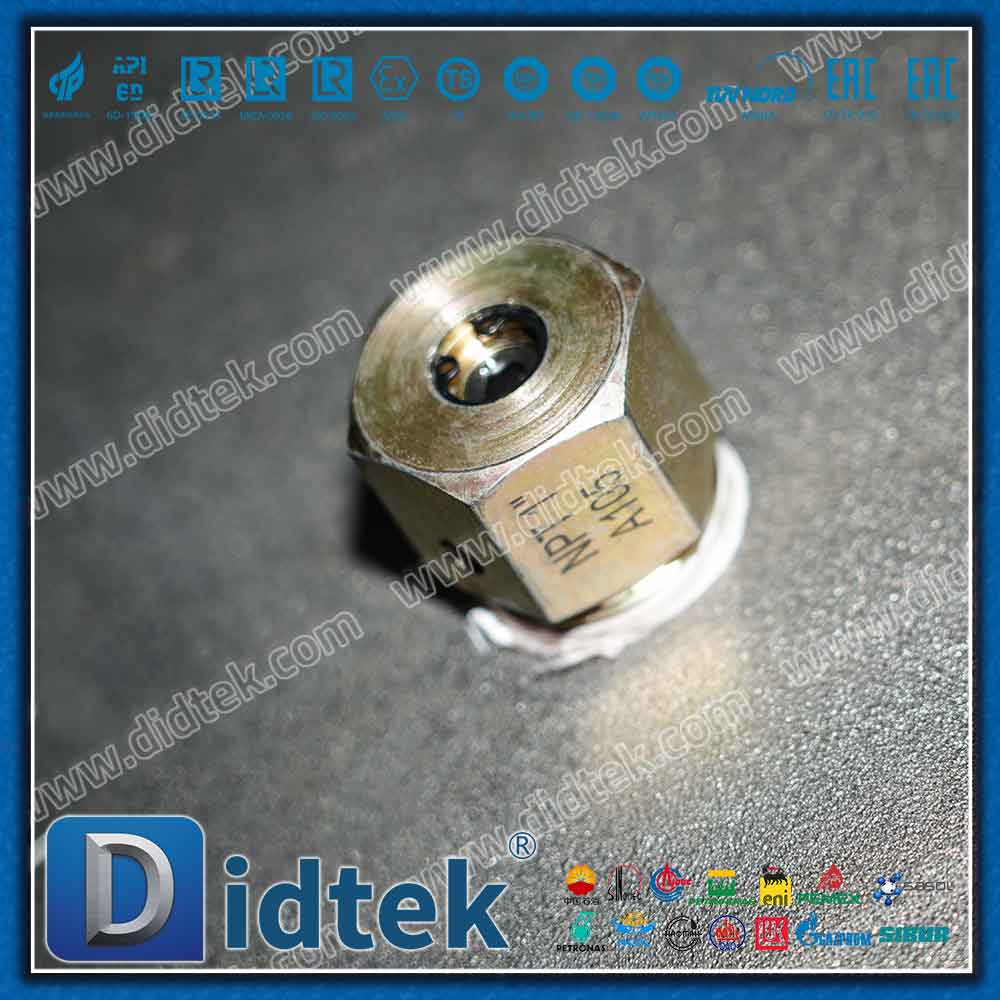

Funzione doppio blocco e spurgo: quando la valvola è completamente chiusa, la pressione può essere isolata da entrambe le direzioni della tubazione, mentre il fluido intrappolato all'interno della cavità del corpo può essere scaricato o scaricato attraverso la connessione di spurgo.

Scarico automatico della pressione nella cavità: se la pressione nella cavità intrappolata supera la pressione di linea a causa dell'espansione termica, la sede SPE può allontanarsi dalla sfera e rilasciare nuovamente la pressione eccessiva nella tubazione.

Design con perno: la sfera è supportata meccanicamente dalla struttura del perno, contribuendo a mantenere un allineamento stabile e una coppia operativa controllata in condizioni di servizio ad alta pressione.

Parametri

Applicazione e funzione

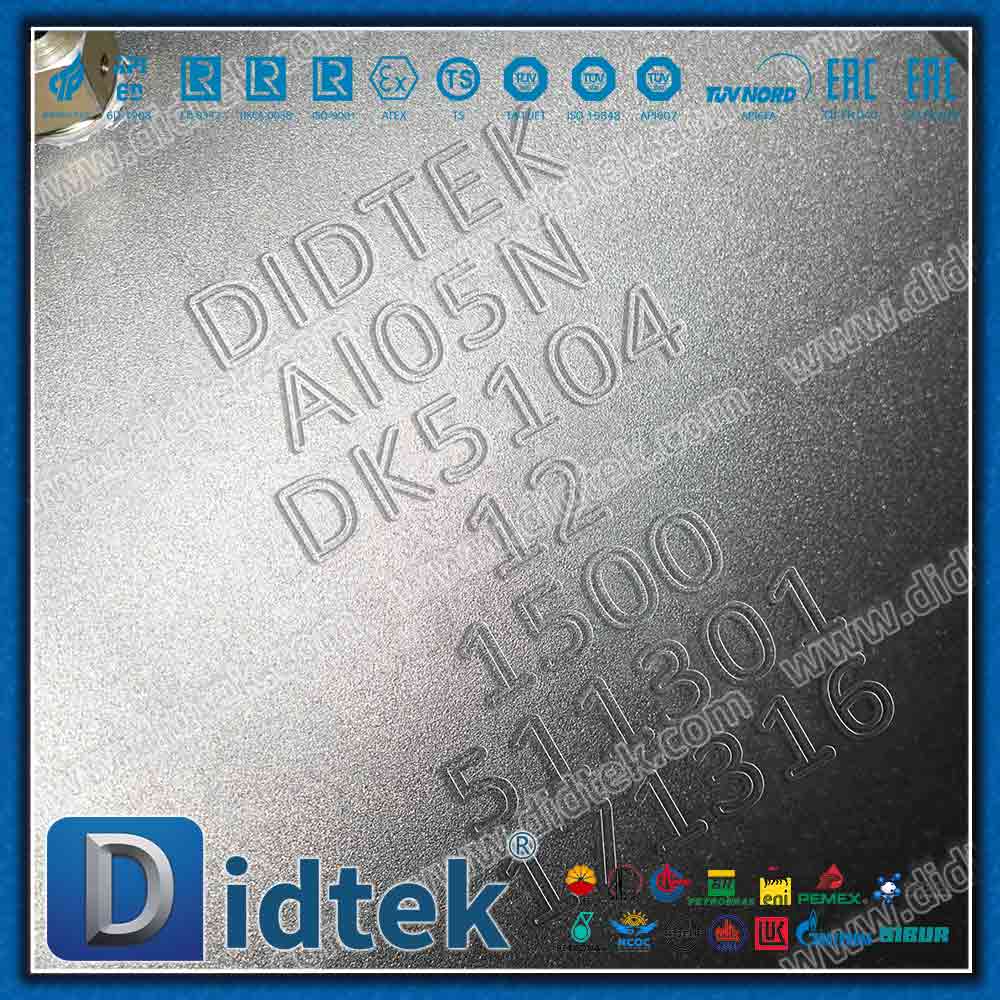

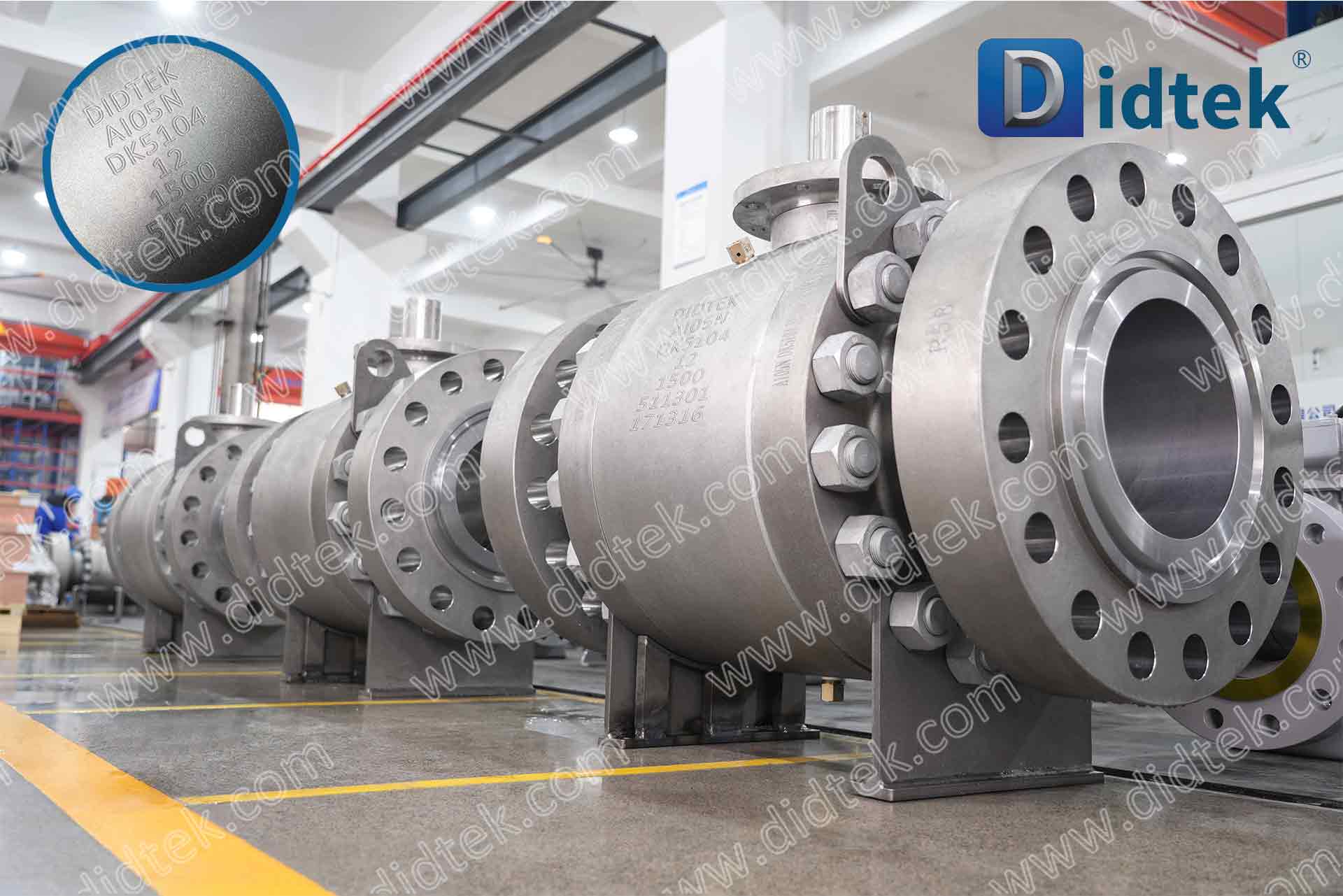

La valvola a sfera trunnion a doppio blocco e spurgo SPE × SPE è progettata per applicazioni di isolamento di tubazioni ad alta pressione in cui sono importanti una chiusura affidabile, la gestione della pressione nella cavità e un accesso sicuro per la manutenzione. La sua struttura in acciaio al carbonio forgiato A105N, la pressione nominale di 1500 LB e la disposizione del sedile SPE con scarico automatico lo rendono adatto per sistemi di tubazioni industriali esigenti.

Trasmissione di petrolio e gas: utilizzata come valvola di isolamento nelle condotte di trasmissione di petrolio e gas dove la funzionalità Double Block e Bleed può aiutare a isolare sezioni della conduttura e gestire la pressione intrappolata all'interno della cavità del corpo della valvola.

Raffinerie e impianti petrolchimici: adatti per linee di trattamento e trasferimento di idrocarburi che richiedono intercettazione ad alta pressione, costruzione di valvole antincendio e isolamento affidabile delle tubazioni.

Servizio tubazioni per liquidi: il design della sede SPE con scarico automatico è particolarmente utile laddove il liquido intrappolato può espandersi a causa delle variazioni di temperatura. Una pressione eccessiva nella cavità può essere rilasciata nuovamente verso la tubazione quando la pressione nella cavità supera la pressione della linea.

Sistemi di acqua, vapore e olio: applicabile a sistemi di tubazioni che gestiscono acqua, vapore e olio entro i limiti specificati di pressione, temperatura e compatibilità dei materiali.

Isolamento per la manutenzione: con la valvola completamente chiusa, la cavità centrale può essere ventilata o drenata per supportare la verifica dell'integrità della sede, il controllo della pressione e le procedure di manutenzione senza fare affidamento esclusivamente su un'unica barriera di tenuta.
