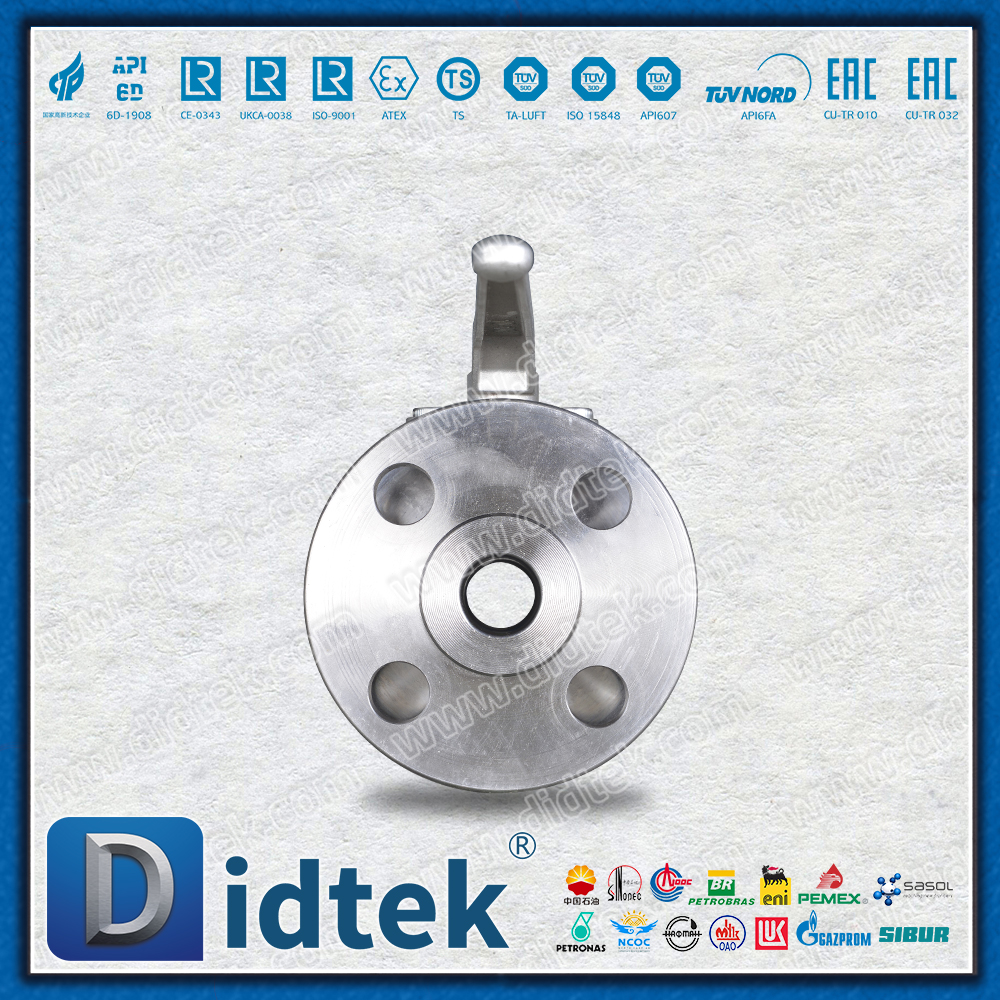

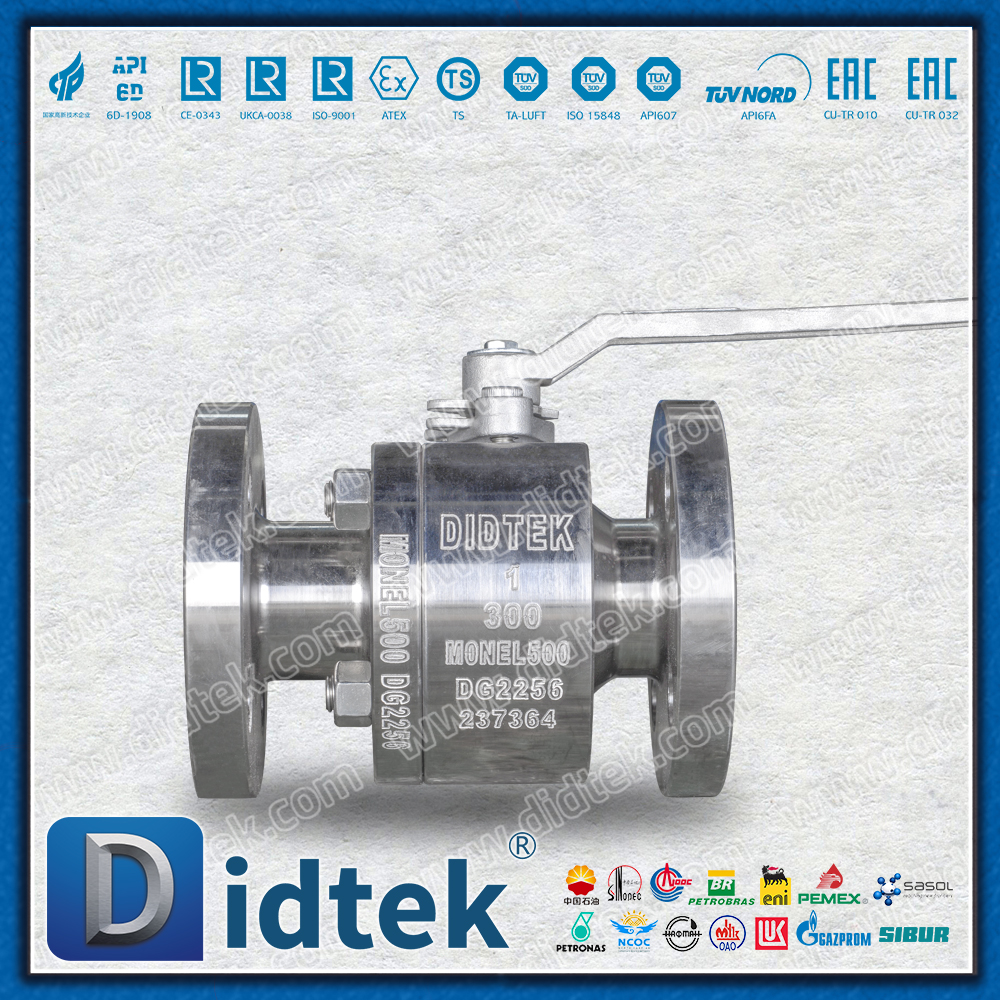

Panoramica del prodotto
La valvola a sfera flottante in acciaio forgiato resistente alla corrosione di Monel Marine Engineering è una valvola speciale di fascia alta appositamente progettata per ambienti marini difficili. Adottando la lega di nichel-rame Monel (UNS N04400) come materiale di base, combinato con la tecnologia di formatura della forgiatura e la struttura a sfera flottante, fornisce un'eccezionale resistenza alla corrosione e prestazioni operative affidabili in ambienti sottomarini ad alta pressione e altamente corrosivi, rendendolo la soluzione definitiva per sistemi di condotte sottomarine, piattaforme offshore e ingegneria navale.
Specifiche tecniche
| Categoria dei parametri | specifica tecnica |
| Materiale del corpo valvola | Lega di nichel-rame UNS N04400 (Monel 400). |
| Valutazione della pressione | Classe 150-1500 (PN16 - PN250) |
| Intervallo di temperatura | Da -196℃ a +480℃ |
| Metodo di connessione | Flangia RF/connessione ad anello RTJ/estremità a saldare di testa |
| Forma strutturale | Valvola a sfera galleggiante in acciaio forgiato |
| Materiale sferico | Monel 400 + spruzzatura supersonica di carburo di tungsteno |
| Guarnizione della sede della valvola | PTFE potenziato/guarnizione metallica/PPL |
| Materiale dello stelo della valvola | Monel K500 (indurito dall'invecchiamento) |
| Norma di progettazione | API 6D/API 6A/ASME B16.34 |
| Norma applicabile | NORSOK M-630 / DNVGL-RU-UPTP |
Caratteristiche del prodotto
1. Prestazioni eccezionali della lega nichel-rame Monel
Massima resistenza alla corrosione dell'acqua di mare
Elevato contenuto di nichel (≥63%) e rame (28-34%).
Il tasso di resistenza alla corrosione dell'acqua di mare è inferiore a 0,025 mm all'anno
Eccezionale resistenza alla tensocorrosione da ioni cloruro
Eccellenti proprietà meccaniche
Resistenza alla trazione ≥ 480 MPa
Carico di snervamento ≥ 240 MPa
Allungamento ≥ 35%
2. Progettazione specializzata per ambienti sottomarini
Adattabilità alle alte pressioni
Profondità massima dell'acqua di lavoro: 3.000 metri
Design resistente alla pressione esterna per prevenire la deformazione sotto la pressione delle profondità marine
Speciale struttura di bilanciamento della pressione
Miglioramento anticorrosione
Design compatibile con la protezione catodica
Trattamento antiattaccamento per organismi marini
Progettato per resistere alla corrosione causata dalla portata dell'acqua di mare
3. Processo di formatura della forgiatura
Materiale denso
La granulometria della forgiatura è ≥ grado 6
Nessun difetto di fusione e la durata è aumentata del 50%
Ha un'eccellente isotropia e prestazioni uniformi
Qualità stabile
L'intervallo di fluttuazione delle proprietà del materiale è inferiore al 5%
Eccellente consistenza del lotto
4. Guarnizione ad alta pressione a sfera flottante
Sigillo autorinforzante
La pressione media spinge la sfera a premere contro la sede della valvola. Maggiore è la pressione, più affidabile è la tenuta
Mantenere le guarnizioni ANSI B16.104 Classe VI a una pressione nominale di 1500 LB
Capacità di tenuta bidirezionale
Il precarico attentamente progettato garantisce una tenuta bidirezionale affidabile
Test tramite API 6A PR2
5. Caratteristiche particolari dei fondali marini
Lubrificazione di lunga durata
Grasso lubrificante speciale per acque profonde, resistente all'erosione dell'acqua
Il ciclo di lubrificazione è ≥5 anni
Progettazione per la prevenzione dell'infragilimento da idrogeno
Resistenza all'infragilimento da idrogeno in condizioni di protezione catodica
Il test di cracking indotto dall'idrogeno ha superato NACE TM0284
Campo di applicazione
1. Giacimenti sottomarini di petrolio e gas
Sistema ad albero per la produzione di petrolio sottomarino
Dispositivo collettore sottomarino
Sistema di produzione sottomarina
2. Ingegneria navale
Sistema di sollevamento dell'acqua di mare
Dispositivo di iniezione dell'acqua sottomarina
Sistema di processo della piattaforma offshore
3. Costruzione navale
Sistema dell'acqua di mare della nave da guerra
Sistema di zavorra per navi mercantili
Gasdotto speciale per navi
4. Applicazioni speciali
Attrezzatura per l'esplorazione delle profondità marine
Strutture di ricerca scientifica marina
Sistema minerario dei fondali marini
Riepilogo
La valvola a sfera galleggiante resistente alla corrosione in acciaio forgiato di Monel Marine Engineering, attraverso la perfetta combinazione di materiali resistenti alla corrosione di prima scelta, design marino professionale e rigorosi standard di produzione, offre agli utenti di ingegneria navale:
Massima resistenza alla corrosione: la durata utile è aumentata di 5 volte in ambienti difficili con acqua di mare
Prestazioni affidabili in acque profonde: ottimizzato per l'ambiente del fondale marino
Lunga durata: progettata per 30 anni, con i costi di manutenzione più bassi
Certificazioni standard complete: certificazioni API complete, DNVGL, NORSOK
Questo prodotto è la scelta ideale per giacimenti di petrolio e gas sottomarini, ingegneria navale e sistemi navali. Con la sua eccezionale resistenza alla corrosione e qualità affidabile, fornisce una garanzia sicura e affidabile per lo sviluppo delle risorse marine.
| Marca | DIDTEK |
| Struttura | Palla |
| Materiale della valvola | Didtek fornisce acciaio fuso, acciaio inossidabile, leghe speciali, CI, DI ecc |
| Tipo di valvola | Didtek produce valvole a sfera |
| Prova della valvola | Quantità testata al 100% prima della consegna |
| Garanzia sulle valvole | 18 mesi dopo la spedizione e 12 mesi dopo l'installazione |
| Struttura della valvola | Valvola a sfera |
| Consegna della valvola | 15 - 30 giorni |
| Campione di valvole | Campione disponibile presso Didtek Valve |
| Colore della valvola | Richiesta del cliente |
| Guarnizione della valvola | Custodia in compensato per valvola a sfera |
| MOQ | 1 insieme |
| Certificato della valvola | API6D/CE/ISO9001/ISO14001 |
| Luogo di origine | Zhejiang, Cina (continente) |
| Dettagli di consegna: | Spedito in 15-30 giorni dopo il pagamento |
| Port | Shanghai o Ningbo |
| Termini di pagamento | L/C,D/A,D/P,T/T, Western Union |
