Panoramica del prodotto
La valvola a sfera saldata con sede della valvola PCTFE a bassa temperatura F316 è una valvola speciale appositamente progettata per condizioni di lavoro criogeniche. Adotta il corpo valvola forgiato in acciaio inossidabile ASTM A182 F316 ed è dotato di sede della valvola PCTFE (policlorotrifluoroetilene) collegata mediante saldatura a tasca. Mantiene eccellenti prestazioni di tenuta e integrità strutturale in un ambiente a temperatura estremamente bassa di -196 ℃ ed è una soluzione ideale per il trattamento di mezzi criogenici come gas naturale liquefatto (GNL), azoto liquido e ossigeno liquido.
Specifiche tecniche
| Categoria dei parametri | Specifiche tecniche |
| Materiale del corpo valvola | Forgiatura dell'acciaio inossidabile ASTM A182 F316 |
| Valutazione della pressione | Classe 150-600 (PN16 - PN100) |
| Intervallo di temperatura | Da -196℃ a +120℃ |
| Metodo di connessione | Saldatura a presa |
| Materiale della sede della valvola | PCTFE (politrifluoroetilene) |
| Materiale sferico | F316 + trattamento di rivestimento a bassa temperatura |
| Materiale dello stelo della valvola | Acciaio inossidabile F316 |
| Design del collo esteso | tipo standard/tipo esteso (a seconda dello spessore dello strato isolante) |
| Progettazione della protezione antincendio | Norma API607 |
| Norma di progettazione | BS 6364/ISO 28921-1 |
Caratteristiche del prodotto
1. Sede valvola speciale in PCTFE per basse temperature
Adattabilità alle temperature ultra-basse
Mantiene un'eccellente elasticità e prestazioni di tenuta a -196 ℃
La permeabilità ultrabassa previene i danni alla sede della valvola causati dalla penetrazione del mezzo
Ha un'eccellente resistenza allo scorrimento a freddo e può mantenere il precarico per lungo tempo
Prestazioni meccaniche eccezionali
Resistenza alla compressione ≥ 70 MPa (2-3 volte quella del PTFE)
Ha elevata durezza e eccellente resistenza all'usura
Compatibilità chimica
Resistente alla corrosione della maggior parte degli acidi, alcali e solventi
È applicabile a mezzi criogenici come GNL, azoto liquido e ossigeno liquido
2. Trattamento criogenico profondo dell'acciaio inossidabile F316
Garanzia di tenacità alle basse temperature
Tutte le parti sottoposte a pressione sono sottoposte a trattamento criogenico profondo a -196℃
Eliminare lo stress produttivo e stabilizzare la struttura organizzativa
Garantire la resistenza agli urti alle basse temperature
Certificazione dei materiali
Fornire il certificato materiale di 3.1
L'energia d'impatto a bassa temperatura è ≥ 41 J@ -196℃
3. Progettazione della connessione di saldatura a presa
Connessione permanente
È saldato in un tutt'uno con il sistema di tubazioni per ottenere una connessione a perdite zero
È adatto per condizioni di lavoro ad alta pressione e vibrazioni
Risparmia spazio di installazione e ottieni un aspetto ordinato
Ottimizzazione della saldatura
Il design smussato è conforme allo standard ASME B16.25
Riservare un margine adeguato per il ritiro della saldatura

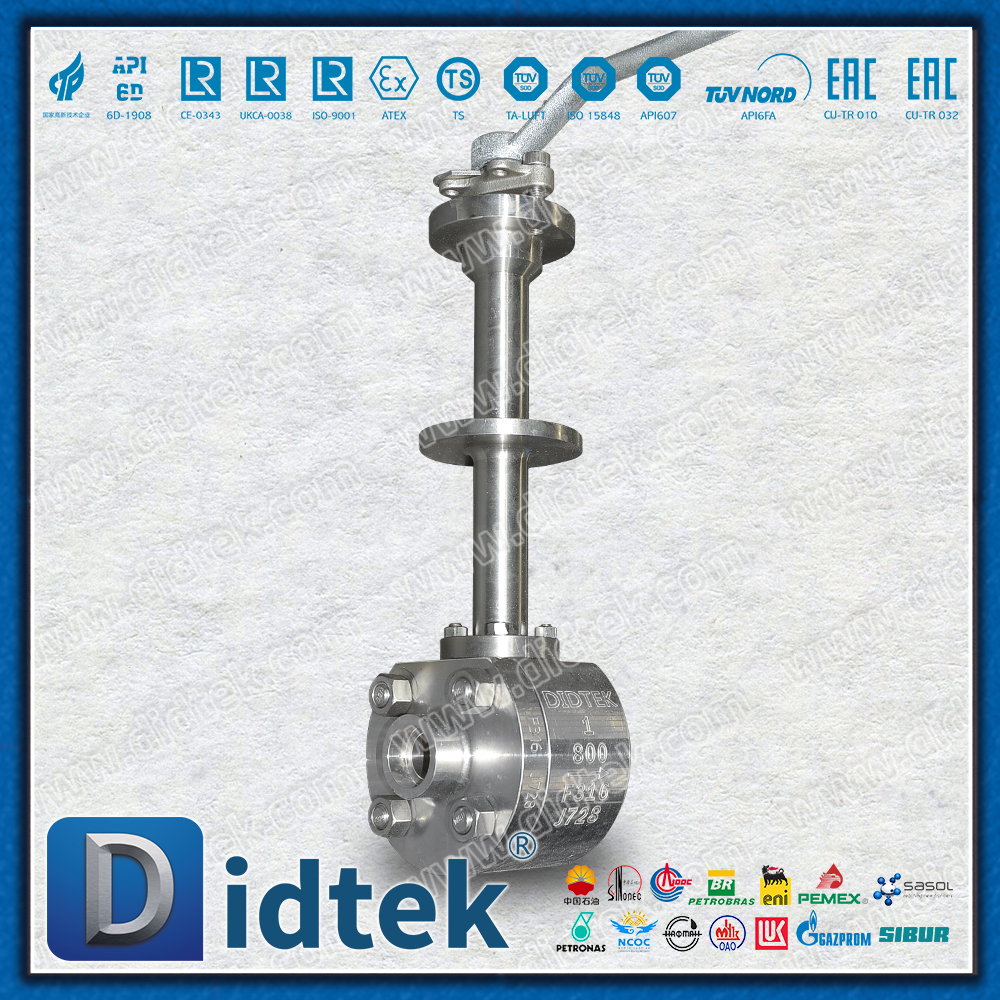

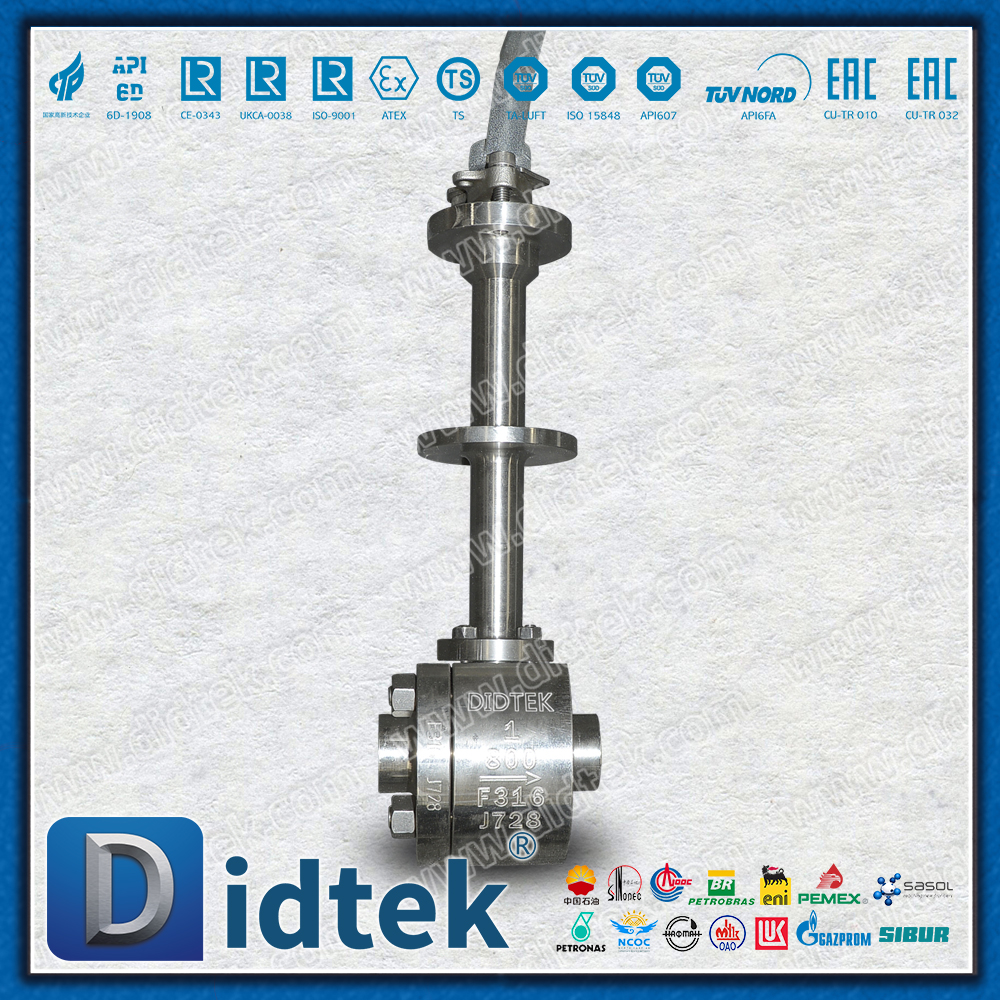

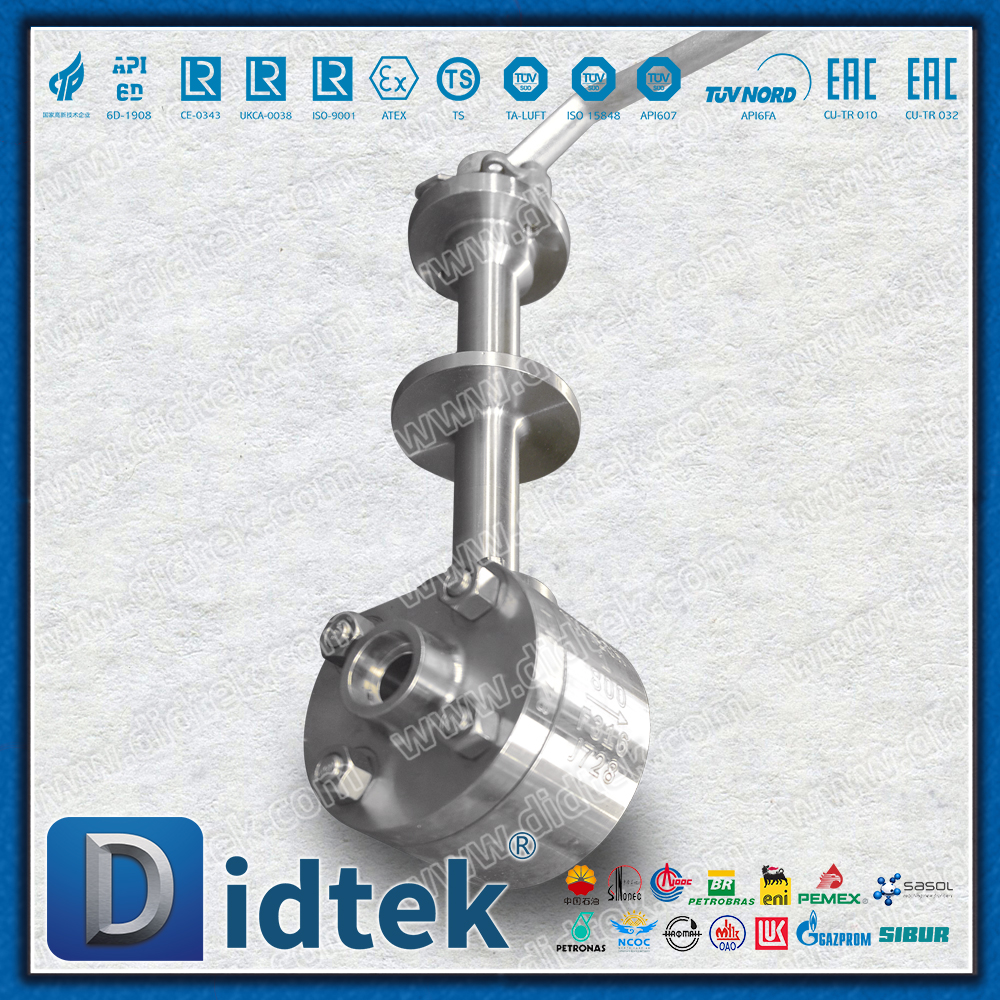

4. Struttura del collo estesa a bassa temperatura
Isolamento termico efficace
Estendere il collo della valvola per garantire che la temperatura del premistoppa sia superiore a 0 ℃
Evitare che lo stelo della valvola si blocchi a causa della formazione di ghiaccio
Sono disponibili lunghezze standard e lunghezze personalizzate
Design per l'isolamento dal freddo
Sulla superficie esterna del collo della valvola è previsto un anello di fissaggio dello strato isolante dal freddo
È conveniente per la costruzione continua dello strato isolante freddo
5. Sistema di tenuta speciale per il trattamento criogenico
Imballaggio multilivello
Guarnizione principale: Grafite flessibile a bassa temperatura
Tenuta secondaria: Struttura a soffietto (opzionale)
Sigillatura antipolvere: materiale speciale per basse temperature
Design antibloccaggio
Compensazione a bassa temperatura per lo spazio tra la sfera e la sede della valvola
Prevenire gli inceppamenti causati dal restringimento a bassa temperatura
Campo di applicazione
1. Gas naturale liquefatto
Sistema di carico e scarico del terminale di ricezione del GNL
Conduttura del processo dell'unità di liquefazione
Controllo dell'ingresso e dell'uscita del serbatoio di stoccaggio
Valvola di intercettazione davanti al vaporizzatore
2. Gas industriali
Condotte di ossigeno liquido/azoto liquido per unità di separazione dell'aria
Sistema di alimentazione e scarico del serbatoio di stoccaggio liquidi
Sistema di carico e scarico autocisterne
Ingresso e uscita della pompa di trasferimento liquidi criogenici
3. Prodotti chimici speciali
Sistema solvente a bassa temperatura
Dispositivo speciale per la liquefazione del gas
Attrezzatura sperimentale a temperatura ultrabassa
4. Nuova energia
Sistema di stoccaggio dell'idrogeno liquido
Sistema di raffreddamento superconduttore
Combustibile criogenico aerospaziale
Riepilogo
La valvola a sfera saldata con sede della valvola PCTFE a bassa temperatura F316, attraverso la perfetta combinazione di materiali dedicati a bassa temperatura, struttura criogenica ottimizzata e processo di produzione preciso, fornisce l'industria criogenica
Sigillatura criogenica affidabile: la sede della valvola in PCTFE mantiene un'eccellente elasticità a -196 ℃
Lunga durata: il trattamento criogenico profondo garantisce la stabilità del materiale alle basse temperature
Connessione assolutamente sicura: la connessione con saldatura a presa garantisce una perdita permanente pari a zero
Manutenibilità conveniente: il design modulare supporta una manutenzione rapida
Questo prodotto è la scelta ideale per i settori del GNL, dei gas industriali e dei prodotti chimici criogenici. Con le sue eccezionali prestazioni a bassa temperatura e la sua qualità affidabile, fornisce una garanzia sicura e affidabile per il trattamento dei mezzi criogenici.
| Marca | DIDTEK |
| Struttura | Palla |
| Materiale della valvola | Didtek fornisce acciaio fuso, acciaio inossidabile, leghe speciali, CI, DI ecc |
| Tipo di valvola | Didtek produce valvole a sfera |
| Prova della valvola | Quantità testata al 100% prima della consegna |
| Garanzia sulle valvole | 18 mesi dopo la spedizione e 12 mesi dopo l'installazione |
| Struttura della valvola | Valvola a sfera |
| Consegna della valvola | 15 - 30 giorni |
| Campione di valvole | Campione disponibile presso Didtek Valve |
| Colore della valvola | Richiesta del cliente |
| Guarnizione della valvola | Custodia in compensato per valvola a sfera |
| MOQ | 1 insieme |
| Certificato della valvola | API6D/CE/ISO9001/ISO14001 |
| Luogo di origine | Zhejiang, Cina (continente) |
| Dettagli di consegna: | Spedito in 15-30 giorni dopo il pagamento |
| Port | Shanghai o Ningbo |
| Termini di pagamento | L/C,D/A,D/P,T/T, Western Union |
