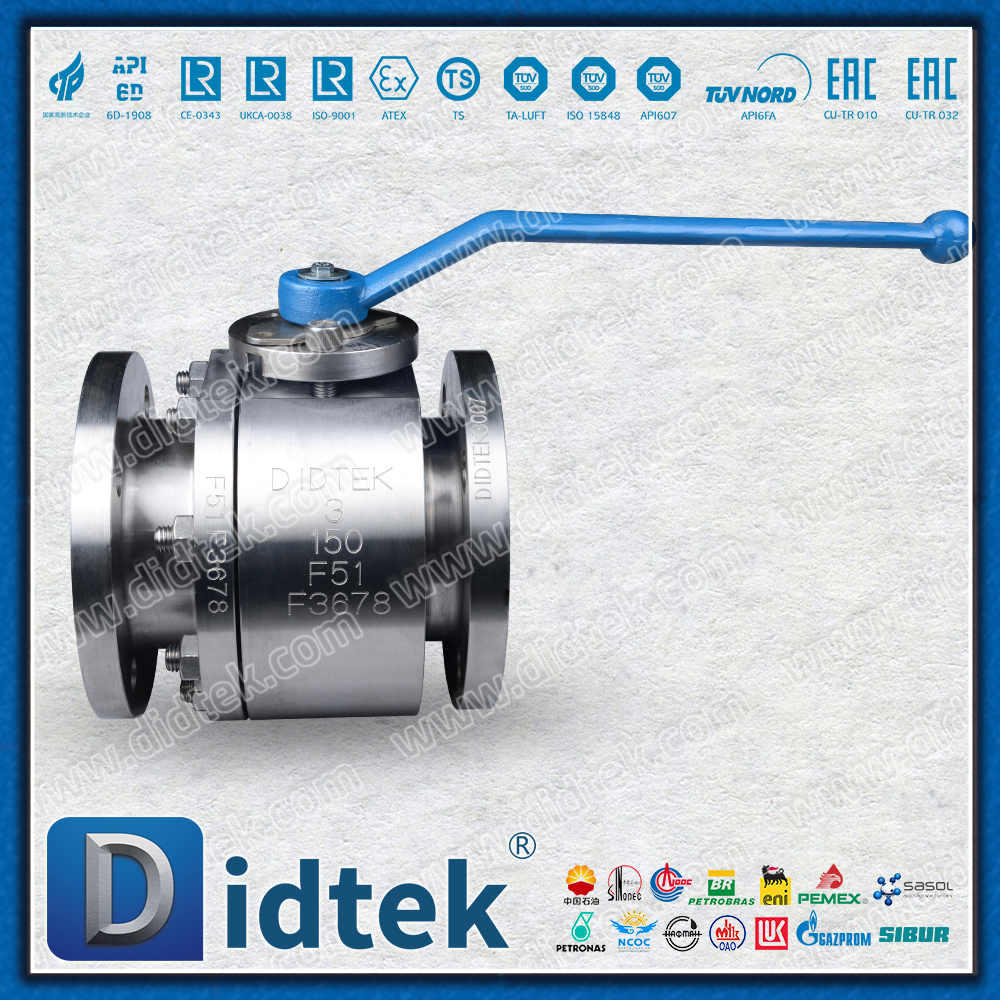

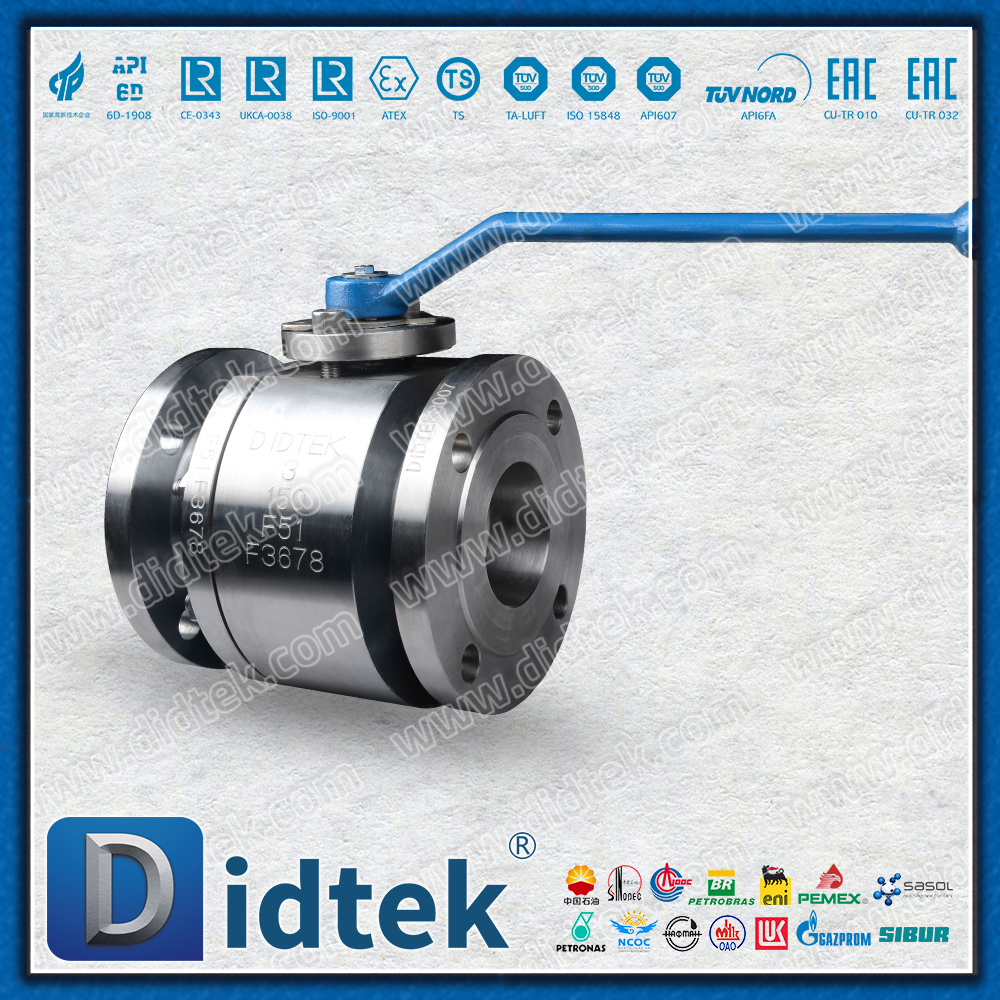

Valvola a sfera galleggiante forgiata con sede in metallo a doppio effetto in acciaio inossidabile duplex F51

Posizionamento del prodotto principale

Questo prodotto è una soluzione di valvole industriali di fascia alta che integra eccezionale resistenza alla corrosione, resistenza superstrutturale e controllo automatico intelligente. Progettato specificamente per condizioni di lavoro estremamente difficili, integra perfettamente il materiale in acciaio inossidabile duplex F51, la tecnologia di tenuta dura dei metalli, il processo di forgiatura dell'acciaio forgiato e l'attuatore pneumatico a doppio effetto, rendendolo la scelta definitiva per settori quali ingegneria chimica, petrolio e gas e ingegneria navale.

Specifiche tecniche dettagliate

Principali caratteristiche e vantaggi

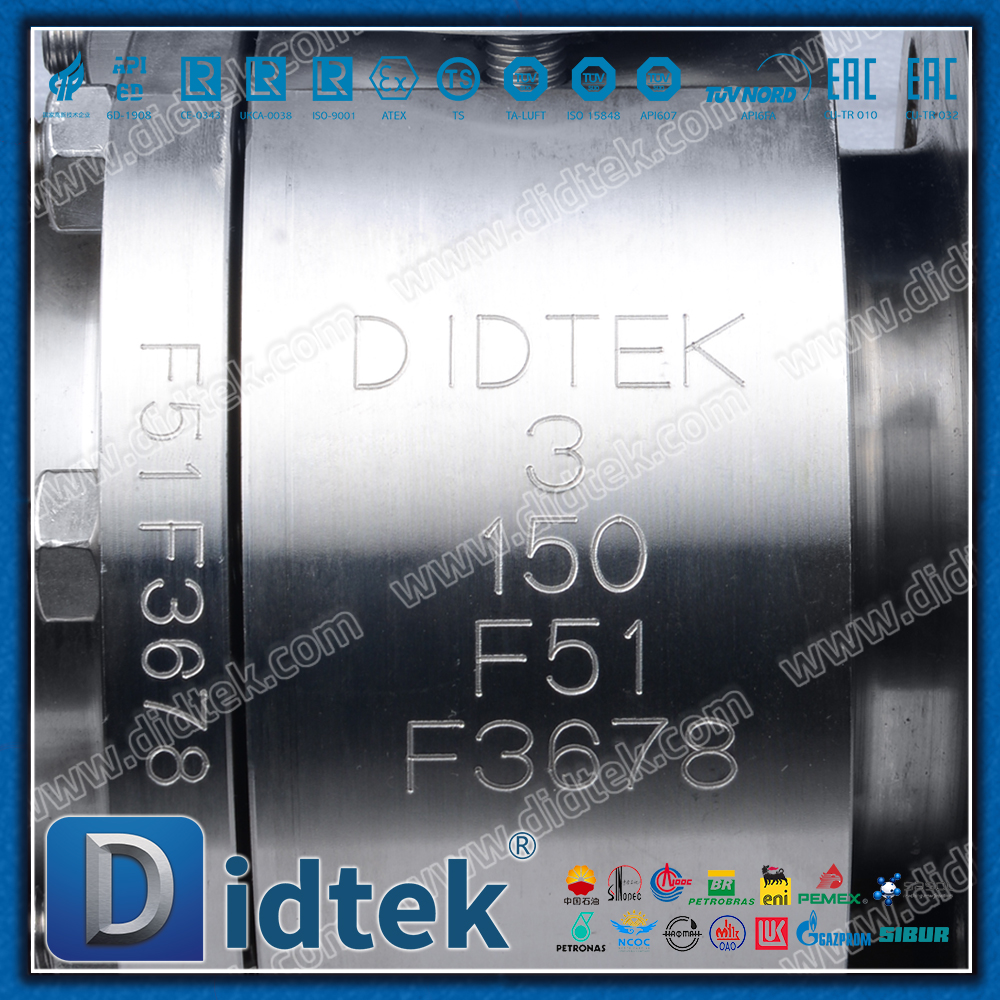

1. Corpo valvola in acciaio inossidabile duplex F51

Eccezionale resistenza alla corrosione: ricco di cromo (22%), molibdeno (3%) e nichel (5,5%), ha un'eccellente resistenza alla tensocorrosione da cloruro, alla vaiolatura e alla corrosione interstiziale, e la sua resistenza alla corrosione è significativamente migliore di quella dell'acciaio inossidabile 316L.

Elevata resistenza e tenacità: la resistenza alla trazione raggiunge 620-795 MPa, che è il doppio di quella dell'acciaio inossidabile austenitico standard, fornendo una maggiore integrità strutturale e resistenza alla compressione.

Praticità economica: nella maggior parte degli ambienti corrosivi, il costo del ciclo di vita è inferiore a quello dell'acciaio inossidabile austenitico di alta qualità, con un eccezionale rapporto costi-benefici.

2. Sistema di tenuta dura in metallo

Resistenza alle alte temperature e resistenza all'usura: la superficie di tenuta è realizzata con leghe speciali (come la stellite), che possono resistere a una temperatura di funzionamento continuo fino a 425 ℃ e resistere efficacemente all'erosione e all'usura delle particelle solide nel mezzo.

Progettazione della sicurezza antincendio: conforme allo standard API 607. Nel caso estremo di un incendio, dopo il cedimento della tenuta ausiliaria morbida, la coppia di tenuta metallica può ancora formare una tenuta efficace per impedire l'espansione del disastro.

Lunga durata: in condizioni di lavoro difficili come alte temperature e usura, la sua durata supera di gran lunga quella delle tradizionali valvole a tenuta morbida.

3. Processo di produzione dell'acciaio di forgiatura

Struttura densa e affidabile: la formatura della forgiatura elimina i difetti comuni come pori e fori di sabbia nei pezzi fusi e la direzione del flusso dei grani è più ragionevole, con conseguente maggiore resistenza meccanica e resistenza agli urti.

Eccellente capacità di carico: adatto per sistemi di tubazioni con valori di pressione più elevati, offrendo una maggiore sicurezza.

Coerenza della qualità: il materiale di forgiatura è uniforme, le prestazioni sono stabili ed è adatto a condizioni di lavoro critiche.

4. Attuatore pneumatico a doppio effetto

Apertura e chiusura rapida ad alta frequenza: utilizzando l'aria compressa per azionare il pistone in modo alternativo, la valvola può essere aperta e chiusa rapidamente (solitamente completata in pochi secondi), rendendola adatta per applicazioni che richiedono azioni frequenti o chiusura rapida.

Elevata affidabilità: struttura semplice e robusta, manutenzione conveniente e prestazioni affidabili in ambienti industriali difficili.

Controllo bidirezionale: configurando un'elettrovalvola a cinque vie a due posizioni, è facile ottenere un controllo bidirezionale preciso di 'apertura' e 'chiusura' della valvola ed è facile da integrare in un sistema di automazione.

Configurazione flessibile: può essere opzionalmente dotato di un modulo con ritorno a molla a semplice effetto per l'aggiornamento a un attuatore 'fail-safe', che ritorna automaticamente allo stato sicuro preimpostato in caso di perdita di gas.

5. Struttura a sfera flottante e doppia tenuta

Tenuta automatica pressione assistita: sotto l'azione della media pressione, la sfera subisce un leggero spostamento verso la sede della valvola all'estremità di uscita e viene compressa, formando una tenuta autoserrante. Maggiore è la pressione, più affidabile è la tenuta.

Blocco e scarico bidirezionali: il design può ottenere una tenuta bidirezionale e ha la funzione di scarico sicuro della pressione nella cavità del corpo della valvola.

Campi di applicazione tipici

Petrolio e gas: piattaforme offshore, oleodotti e gasdotti, ambienti acidi contenenti idrogeno solforato.

Ingegneria chimica e prodotti petrolchimici: trasporto e movimentazione di vari prodotti chimici altamente corrosivi (come cloruri, acidi e alcali).

Oceani e navi: sistemi di raffreddamento dell'acqua di mare, sistemi di acqua di zavorra, dispositivi di desalinizzazione dell'acqua di mare.

Protezione energetica e ambientale: sistemi di desolforazione dei gas di combustione (FGD), trattamento delle acque reflue, controllo di fluidi ad alta pressione e altamente corrosivi.

Riepilogo

La valvola a sfera flottante pneumatica in acciaio forgiato con tenuta metallica a doppio effetto F51 in acciaio inossidabile duplex è una soluzione completa ad alte prestazioni che integra resistenza alla corrosione, resistenza alle alte temperature, resistenza all'usura, resistenza alle alte pressioni e controllo automatico. È particolarmente adatto per ambienti con elevata corrosione, alta pressione e alto pericolo che l'acciaio inossidabile tradizionale non è in grado di gestire. Fornisce ai clienti la scelta di valvole definitiva che combina una durata di servizio estremamente lunga, costi di manutenzione estremamente bassi ed elevata affidabilità operativa. Si tratta di un'apparecchiatura chiave indispensabile nei moderni processi chimici e nelle applicazioni industriali esigenti.
