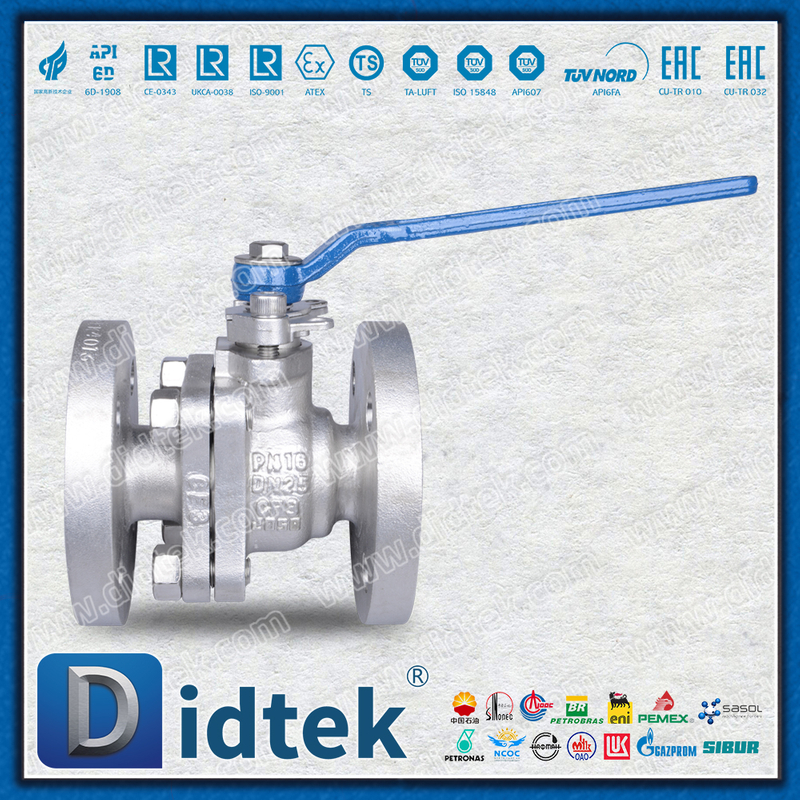

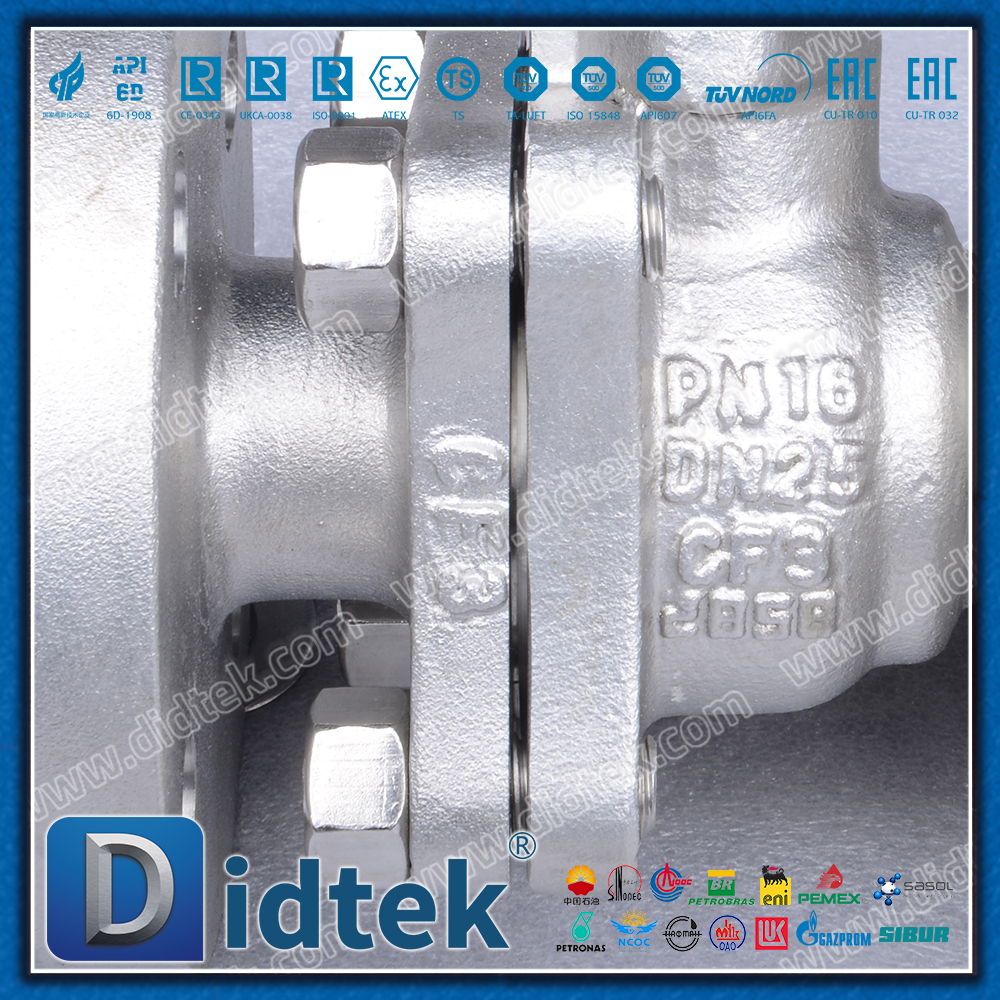

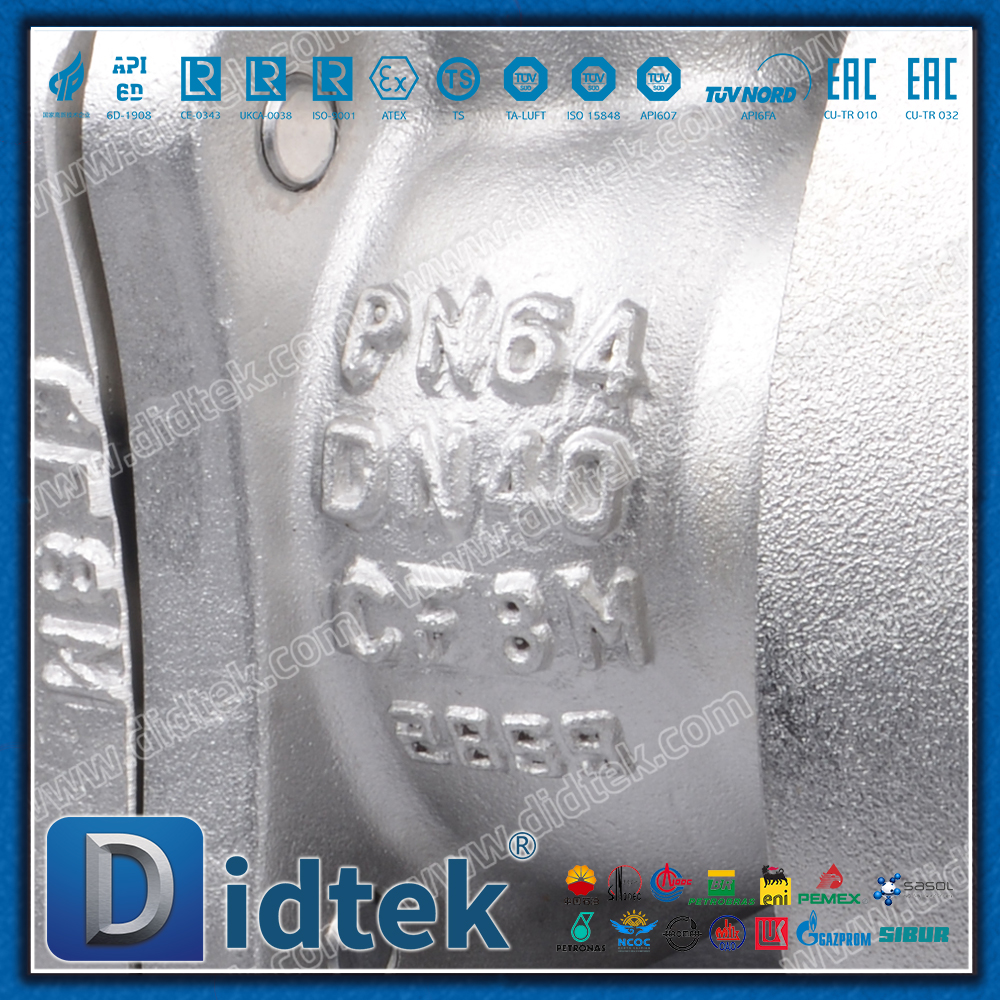

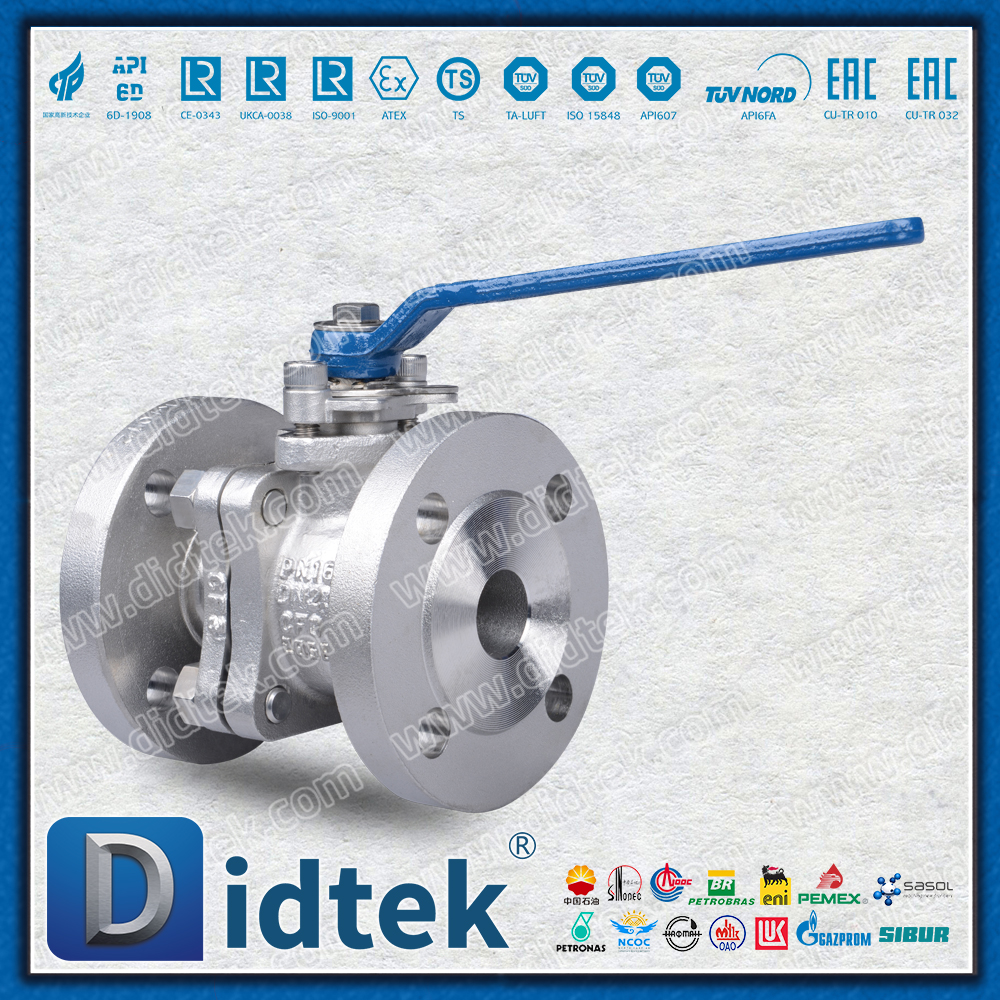

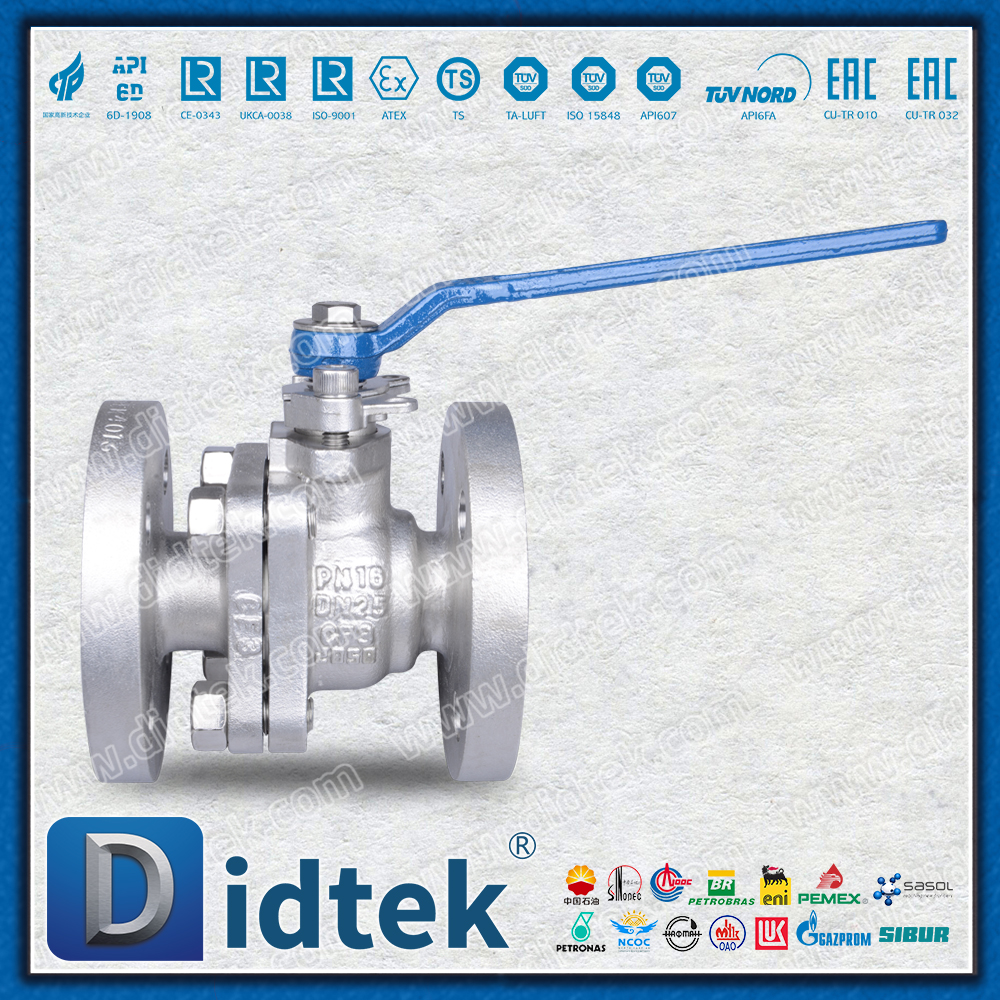

Stelo anti-esplosione valvola a sfera galleggiante con sede metallica in acciaio inossidabile DIN/EN

Posizionamento del prodotto principale

Una valvola a sfera flottante in acciaio inossidabile prodotta rigorosamente in conformità con gli standard europei DIN/EN, caratterizzata da una coppia di tenuta dura in metallo e da un design dello stelo della valvola anti-scoppio a sicurezza intrinseca. Questo prodotto è appositamente progettato per condizioni di lavoro difficili come temperature elevate, usura e sostanze pericolose. Pur garantendo eccezionali prestazioni di tenuta, offre il massimo livello di sicurezza operativa.

Dettagli delle specifiche tecniche

Caratteristiche principali del design

1. Stelo della valvola anti-esplosione a sicurezza intrinseca

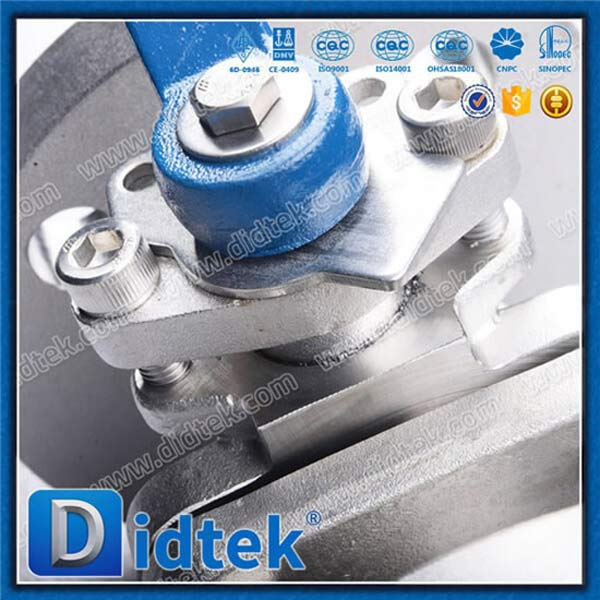

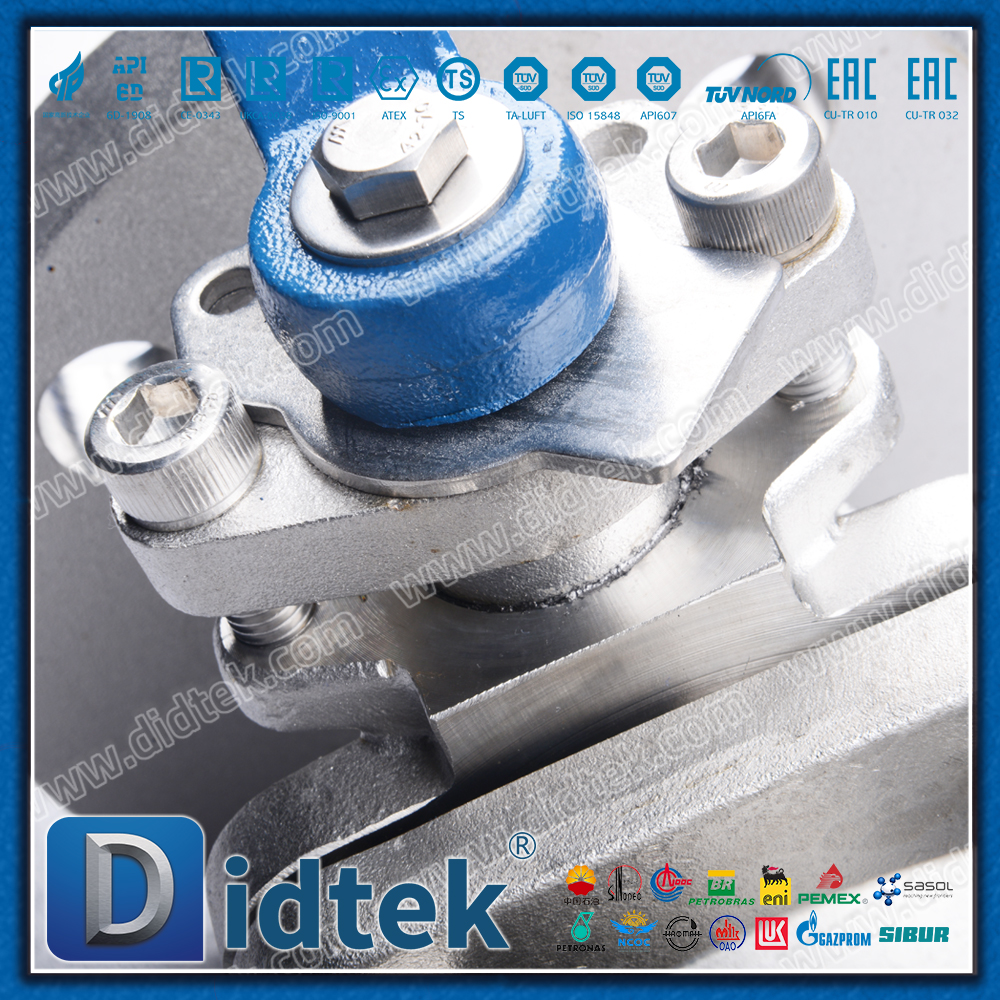

Stelo della valvola con struttura a T: la connessione tra lo stelo della valvola e la sfera adotta un design della struttura a T di grandi dimensioni. Anche se la cavità della valvola è sovrapressurizzata in modo anomalo o il coperchio della guarnizione si guasta, è possibile garantire che lo stelo della valvola non venga espulso dal corpo della valvola a causa della pressione media

Doppia garanzia di sicurezza: la superficie di contatto tra il gradino dello stelo della valvola e il corpo della valvola è lavorata con precisione per formare un arresto meccanico, fornendo un secondo strato di protezione

Design a basso attrito: la superficie dell'area di contatto tra lo stelo della valvola e la baderna ha subito un trattamento speciale per garantire una buona tenuta mantenendo una bassa coppia operativa

2. Guarnizione dura in metallo ad alte prestazioni

Struttura composita multistrato

Strato di base: substrato in acciaio inossidabile

Strato di transizione: strato tampone in lega a base di nichel

Superficie di lavoro: strato ceramico metallico in carburo di tungsteno/carburo di cromo

Durezza superficiale: la durezza della superficie di tenuta può raggiungere HRC 68-72

Funzione automacinante: la sfera e la sede della valvola hanno un effetto automacinante durante il processo di apertura e chiusura, garantendo affidabilità di tenuta a lungo termine

3. Rispettare rigorosamente gli standard DIN/EN

Standardizzazione dimensionale: spaziatura delle flange, lunghezza strutturale, ecc. sono pienamente conformi agli standard della serie DIN EN 558

Riferimento di pressione: La valutazione pressione-temperatura segue rigorosamente la norma DIN EN 12516

Specifiche del test: condurre severi test di pressione e verifiche delle prestazioni secondo la norma DIN EN 12266-1

4. Ottimizzazione della struttura della sfera flottante

Forza di tenuta migliorata: sotto l'azione della media pressione, la sfera preme automaticamente verso la sede della valvola all'estremità di uscita, formando una tenuta auto-migliorata

Capacità di tenuta bidirezionale: il precarico attentamente progettato garantisce che la valvola raggiunga una tenuta bidirezionale affidabile

Cuscinetti a coppia ridotta: utilizzando materiali dei cuscinetti con bassi coefficienti di attrito, riducono significativamente la coppia operativa

Spiegazione dettagliata dei vantaggi prestazionali

Prestazioni di sicurezza

Sicurezza assoluta dello stelo della valvola: il design anti-esplosione elimina completamente il rischio che lo stelo della valvola fuoriesca, proteggendo la sicurezza del personale e delle apparecchiature

Sicurezza antincendio: La struttura metallica sigillata è naturalmente ignifuga e certificata API 607

Design antistatico: dispositivo antistatico integrato per garantire che il valore di resistenza tra la sfera e il corpo valvola soddisfi i requisiti standard

Prestazioni di durabilità

Resistenza alle alte temperature: la struttura di tenuta metallica può resistere a condizioni di lavoro ad alte temperature superiori a 550 ℃

Resistente all'usura e alla corrosione: la superficie di tenuta super dura combinata con il corpo valvola in acciaio inossidabile può resistere all'usura delle particelle e alla corrosione media

Design a lunga durata: la durata in condizioni di lavoro difficili è da 3 a 5 volte quella delle valvole a tenuta morbida

Mantenere i vantaggi

Design modulare: i componenti chiave adottano un design modulare, rendendo convenienti la manutenzione e la sostituzione

Manutenzione in linea: alcune strutture supportano la manutenzione in linea per ridurre i tempi di inattività

Pezzi di ricambio standardizzati: conformi agli standard DIN/EN, i pezzi di ricambio sono facili da ottenere e hanno una forte intercambiabilità

Campi di applicazione tipici

Ingegneria Chimica e Industria Petrolchimica

Oleodotto e gasdotto ad alta temperatura

Sistema di trasporto del catalizzatore

Forte controllo del solvente medio

Energia ed elettricità

Sistema a vapore della centrale elettrica

Conduttura dell'acqua di alimentazione della caldaia

Trattamento dei fumi ad alta temperatura

Metallurgia e estrazione mineraria

Gasdotto per il trasporto del carbone polverizzato

Sistema di controllo della polpa

Trattamento del gas ad alta temperatura

Industria speciale

Incenerimento dei rifiuti per la produzione di energia

Sistema di olio per il trasferimento di calore ad alta temperatura

Condutture di processo in condizioni di lavoro difficili

Guida alla selezione e configurazione

Configurazione standard

Sistema anti-scoppio dello stelo della valvola

Coppia di guarnizioni rigide in metallo

Dispositivo antistatico

Progettazione della sicurezza antincendio

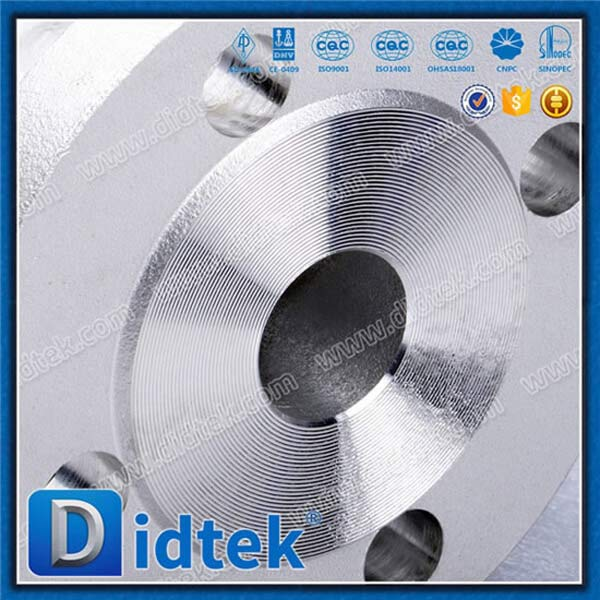

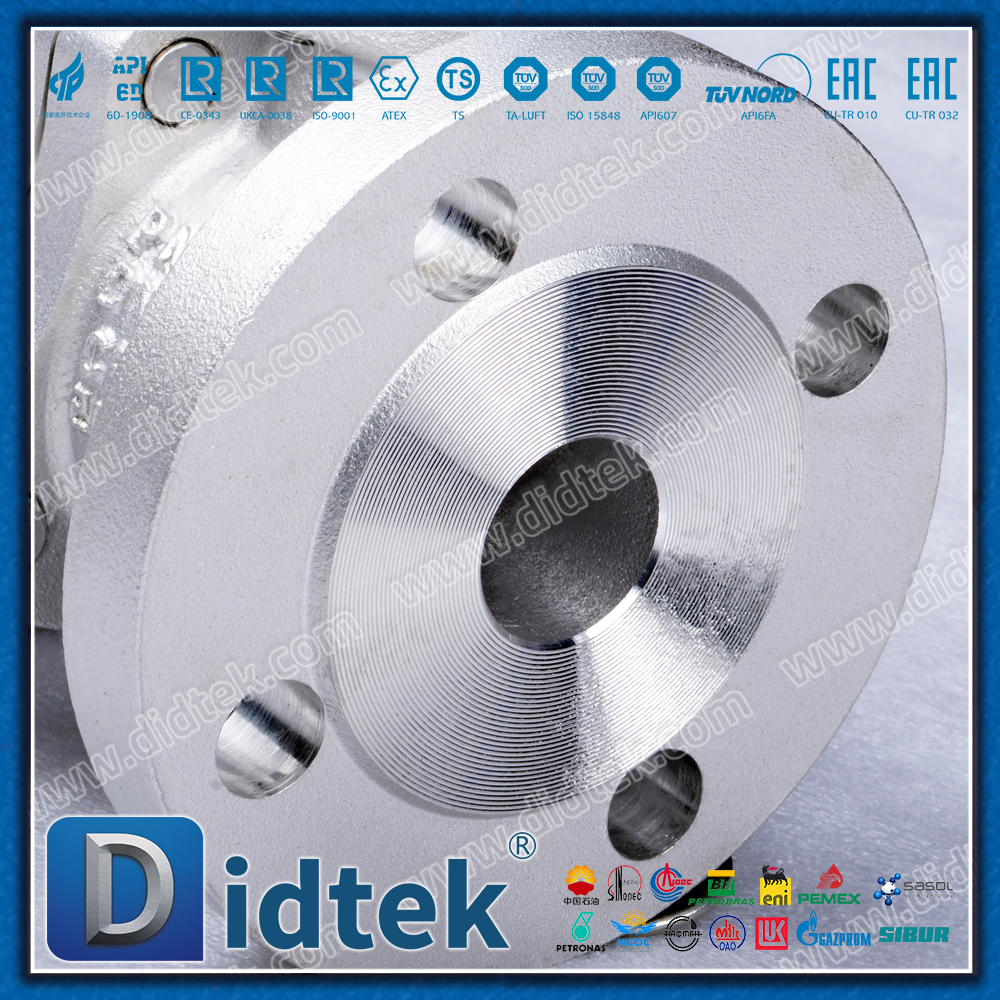

Attacco flangiato standard DIN

Configurazione opzionale

Coperchio della valvola esteso: utilizzato per l'isolamento ad alta o bassa temperatura

Attuatore: cambio manuale/attuatore pneumatico/elettrico

Dispositivo di bloccaggio: utilizzato per bloccare in sicurezza gli stati aperto e chiuso della valvola

Rivestimento speciale: Anticorrosione per la cavità interna o trattamento speciale per la superficie esterna

Drenaggio/Scarico: interfaccia di scarico del corpo valvola

Riepilogo del valore tecnico

La valvola a sfera flottante con stelo della valvola anti-scoppio in metallo con tenuta dura in acciaio inossidabile standard DIN/EN, attraverso la perfetta combinazione di design a sicurezza intrinseca e sistema standard europeo, offre agli utenti industriali

Il massimo livello di sicurezza: il design dello stelo della valvola anti-esplosione elimina completamente i principali rischi per la sicurezza

Adattabilità superiore alle condizioni di lavoro: la struttura di tenuta metallica può resistere a temperature estreme e mezzi abrasivi

Garanzia di conformità agli standard: pienamente conforme agli standard DIN/EN per garantire la qualità e l'intercambiabilità del prodotto

Lunga durata: materiali di alta qualità e produzione precisa garantiscono un funzionamento affidabile a lungo termine

Questo prodotto è particolarmente adatto per punti di applicazione critici con requisiti estremamente elevati di sicurezza e affidabilità, come alta temperatura, alta pressione e mezzi pericolosi. È un tutore della sicurezza per le condizioni di lavoro ad alto rischio nelle industrie di processo.
