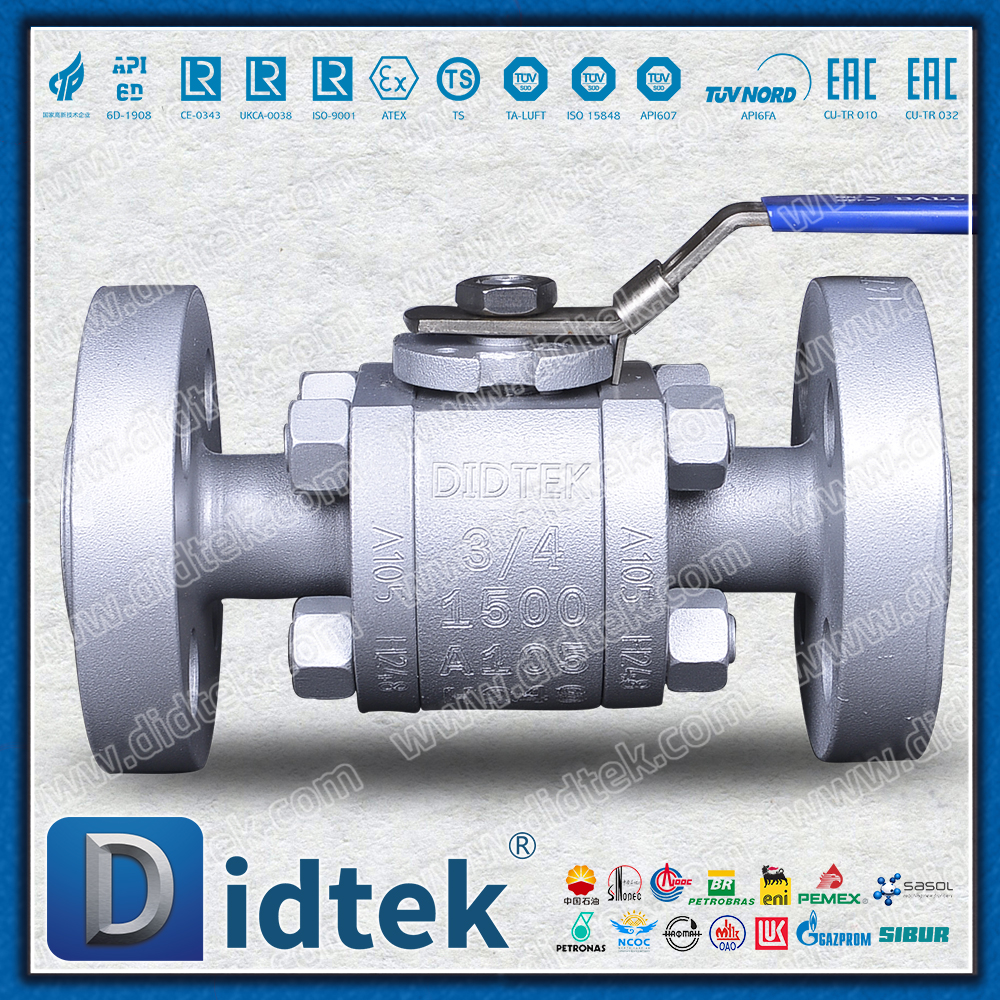

Panoramica del prodotto
La valvola a sfera flottante laterale ad alta pressione API 6D A105 RTJ 1500LB è una valvola speciale per condotte ad alta pressione prodotta rigorosamente in conformità con lo standard API 6D. Adotta il corpo valvola in acciaio forgiato ASTM A105 e la tenuta superficiale della connessione ad anello, appositamente progettati per condizioni di lavoro ad alta pressione di Classe 1500. Combinato con la comodità di manutenzione della struttura montata lateralmente e la tenuta affidabile della sfera flottante, è un'apparecchiatura di intercettazione ideale per condotte ad alta pressione nelle industrie petrolifere, del gas naturale e chimiche.
Specifiche tecniche
| Categoria dei parametri | specifica tecnica |
| Standard di progettazione e produzione | API6D |
| Pressione e temperatura nominali | ASME B16.34 |
| Materiale del corpo valvola | Acciaio forgiato ASTM A105 |
| Valutazione della pressione | Classe 1500 |
| Metodo di connessione | Superficie di connessione dell'anello RTJ (ASME B16.5) |
| Forma strutturale | laterale (due pezzi) |
| Struttura sferica | design a sfera galleggiante |
| Modalità operativa | Manuale/cambio/attuatore |
| Intervallo di temperatura | Da -29℃ a +425℃ |
| Progettazione della protezione antincendio | API 6FA/API 607 |
| Livello di perdita | API 598 / ISO 5208 Tasso A |
Caratteristiche del prodotto
1. Certificazione standard API 6D
Standard speciale per valvole per tubazioni: l'intero processo di progettazione, produzione e test è conforme alle specifiche API 6D
Certificazione del sistema qualità: Possiede la licenza di utilizzo del logo API 6D
Tracciabilità dei materiali: un sistema completo di tracciabilità dei materiali
2. Corpo valvola ad alta pressione in acciaio forgiato A105
Adattabilità all'alta pressione: progettato specificatamente per le condizioni operative ad alta pressione della Classe 1500
Vantaggi dei pezzi forgiati: direzione del flusso dei cereali ottimizzata, assenza di difetti di fusione ed eccellente capacità di carico
Proprietà meccaniche: Resistenza alla trazione ≥ 485 MPa, resistenza allo snervamento ≥ 250 MPa

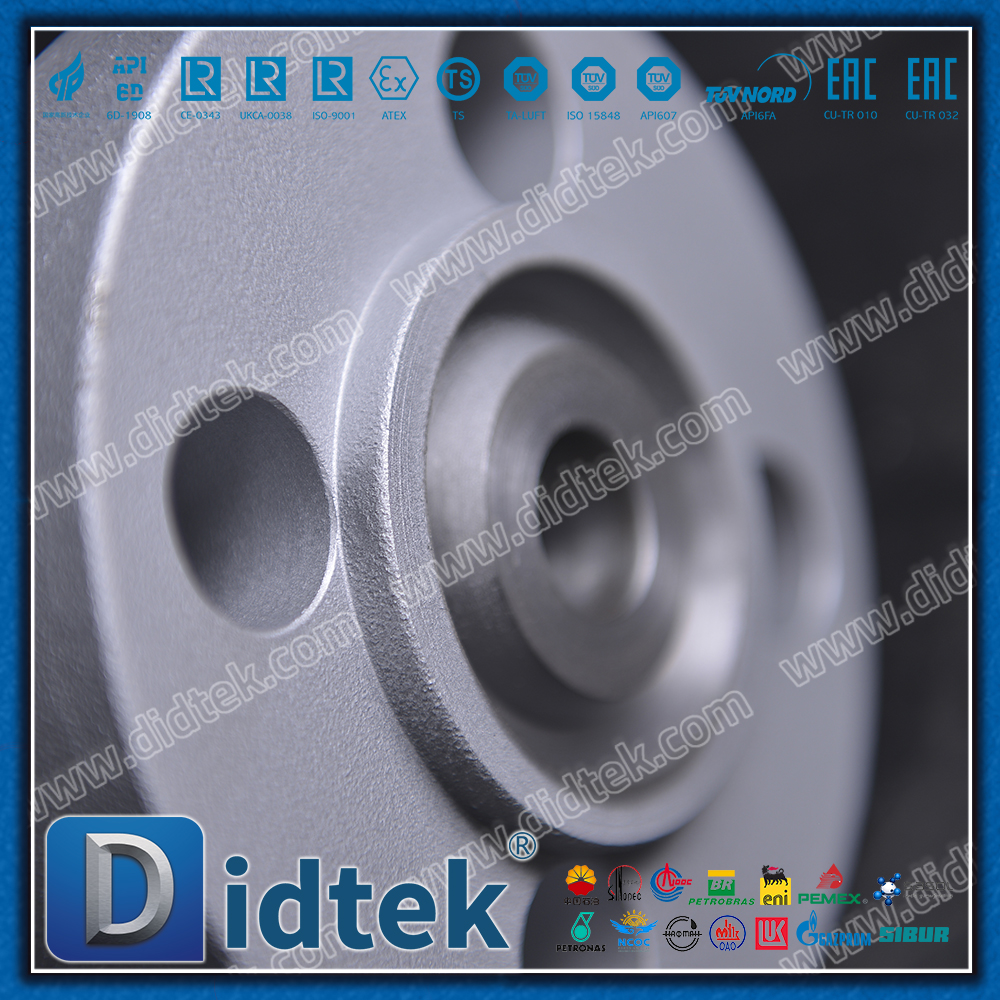

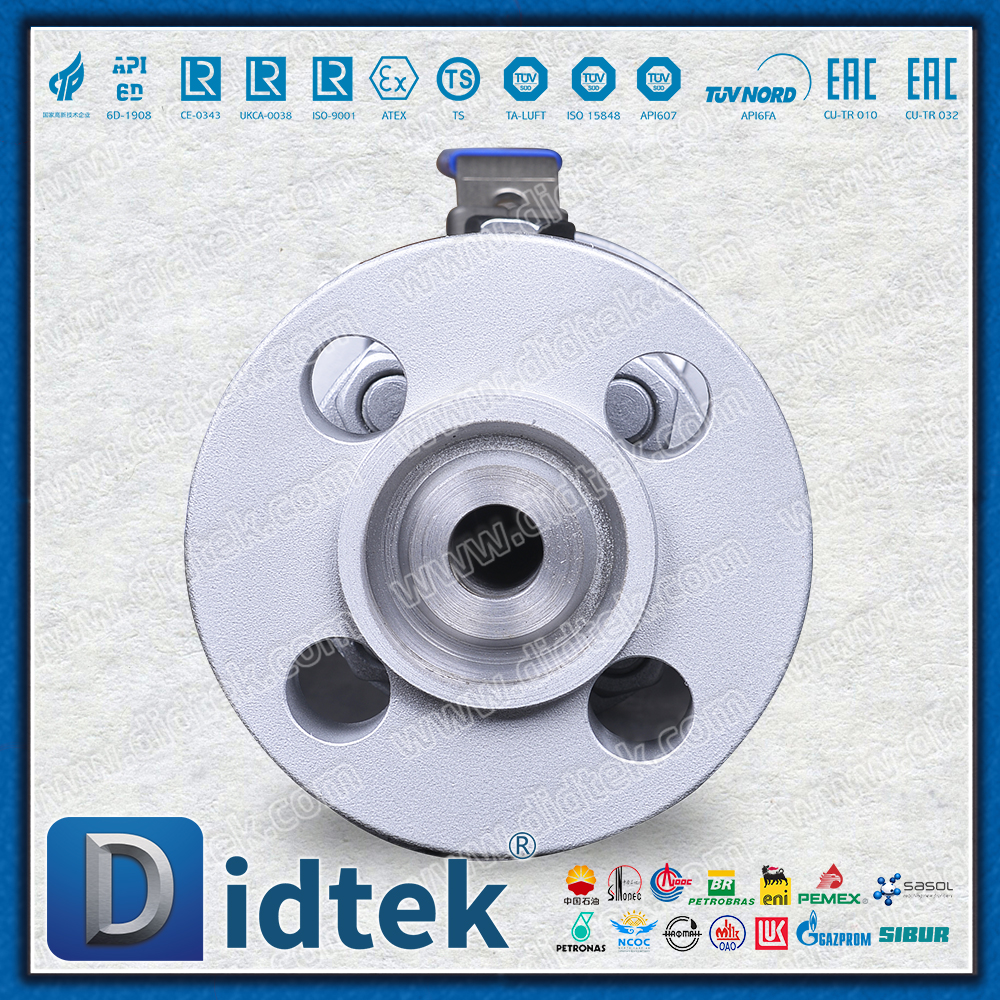

3. Guarnizione di connessione dell'anello RTJ
Tenuta affidabile ad alta pressione: le guarnizioni ad anello metallico raggiungono il massimo livello di tenuta
Design anti-esplosione: la struttura della scanalatura dell'anello garantisce la sicurezza e l'affidabilità della guarnizione sotto pressione
Compatibilità standard: conforme allo standard sulle dimensioni della connessione ad anello ASME B16.5

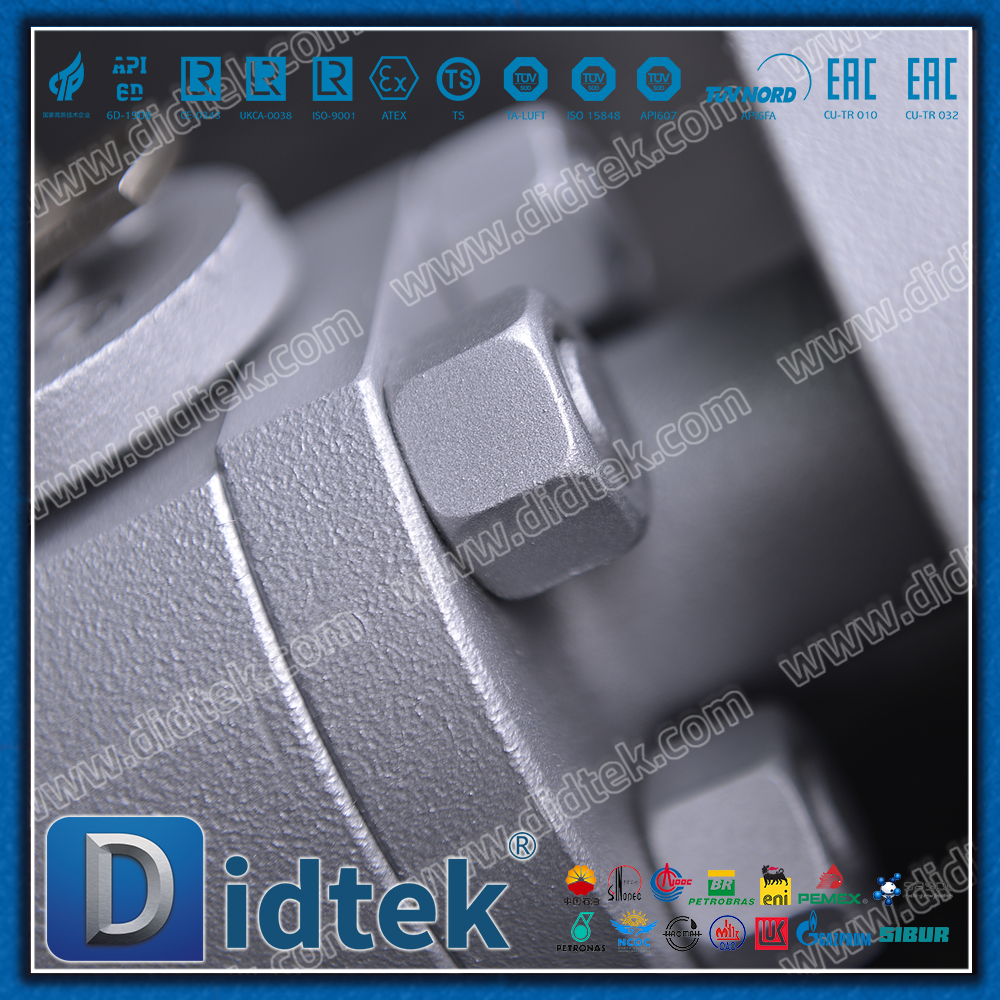

4. Struttura di manutenzione montata lateralmente
Manutenzione online: il corpo della valvola si apre lateralmente e i componenti interni possono essere sostituiti online
Design compatto: consente di risparmiare più spazio rispetto alla struttura montata in alto
Sigillatura affidabile: la connessione del corpo valvola adotta guarnizioni a spirale
5. Design a sfera galleggiante ad alta pressione
Guarnizione autorinforzante: la pressione media spinge la sfera a premere contro la sede della valvola. Maggiore è la pressione, più stretta è la tenuta
Tenuta bidirezionale: il precarico attentamente progettato garantisce un bloccaggio bidirezionale affidabile
Bassa resistenza al flusso: design a passaggio totale con perdita di pressione minima
Campo di applicazione
1. Petrolio e gas
Condotte di raccolta e trasporto di petrolio e gas ad alta pressione
Apparato della testa pozzo e alberi di produzione del petrolio
Stazione di compressione e stazione di regolazione della pressione
2. Processo chimico
Dispositivo di reazione ad alta pressione
Sintesi dell'ammoniaca e impianto dell'urea
Sistema di reazione di polimerizzazione ad alta pressione
3. Energia ed elettricità
Sistema di caldaie ad alta pressione
Conduttura per la trasmissione del vapore
Sistema di approvvigionamento idrico ad alta temperatura e alta pressione
4. Sistemi industriali
Sistema idraulico ad alta pressione
Sistema di compressione gas industriale
Dispositivo di prova ad alta tensione
Riepilogo
La valvola a sfera flottante laterale ad alta pressione API 6D A105 RTJ 1500LB è perfettamente combinata attraverso rigorosi standard API, selezione di materiali di alta qualità e design professionale ad alta pressione, fornendo agli utenti industriali:
Affidabilità assoluta all'alta pressione: classe di pressione nominale 1500, con eccezionale capacità di carico
Conformità agli standard: la certificazione API 6D completa garantisce una qualità affidabile
Comoda manutenibilità: la struttura montata lateralmente consente una rapida manutenzione in linea
Lunga durata: progettata per 30 anni, con i costi di manutenzione più bassi
Questo prodotto è la scelta ideale per sistemi di tubazioni ad alta pressione, apparecchiature di processo e dispositivi energetici, fornendo la soluzione di interruzione dell'alta pressione più affidabile per il controllo dei fluidi industriali.
| Marca | DIDTEK |
| Struttura | Palla |
| Materiale della valvola | Didtek fornisce acciaio fuso, acciaio inossidabile, leghe speciali, CI, DI ecc |
| Tipo di valvola | Didtek produce valvole a sfera |
| Prova della valvola | Quantità testata al 100% prima della consegna |
| Garanzia sulle valvole | 18 mesi dopo la spedizione e 12 mesi dopo l'installazione |
| Struttura della valvola | Valvola a sfera |
| Consegna della valvola | 15 - 30 giorni |
| Campione di valvole | Campione disponibile presso Didtek Valve |
| Colore della valvola | Richiesta del cliente |
| Guarnizione della valvola | Custodia in compensato per valvola a sfera |
| MOQ | 1 insieme |
| Certificato della valvola | API6D/CE/ISO9001/ISO14001 |
| Luogo di origine | Zhejiang, Cina (continente) |
| Dettagli di consegna: | Spedito in 15-30 giorni dopo il pagamento |
| Port | Shanghai o Ningbo |
| Termini di pagamento | L/C,D/A,D/P,T/T, Western Union |
