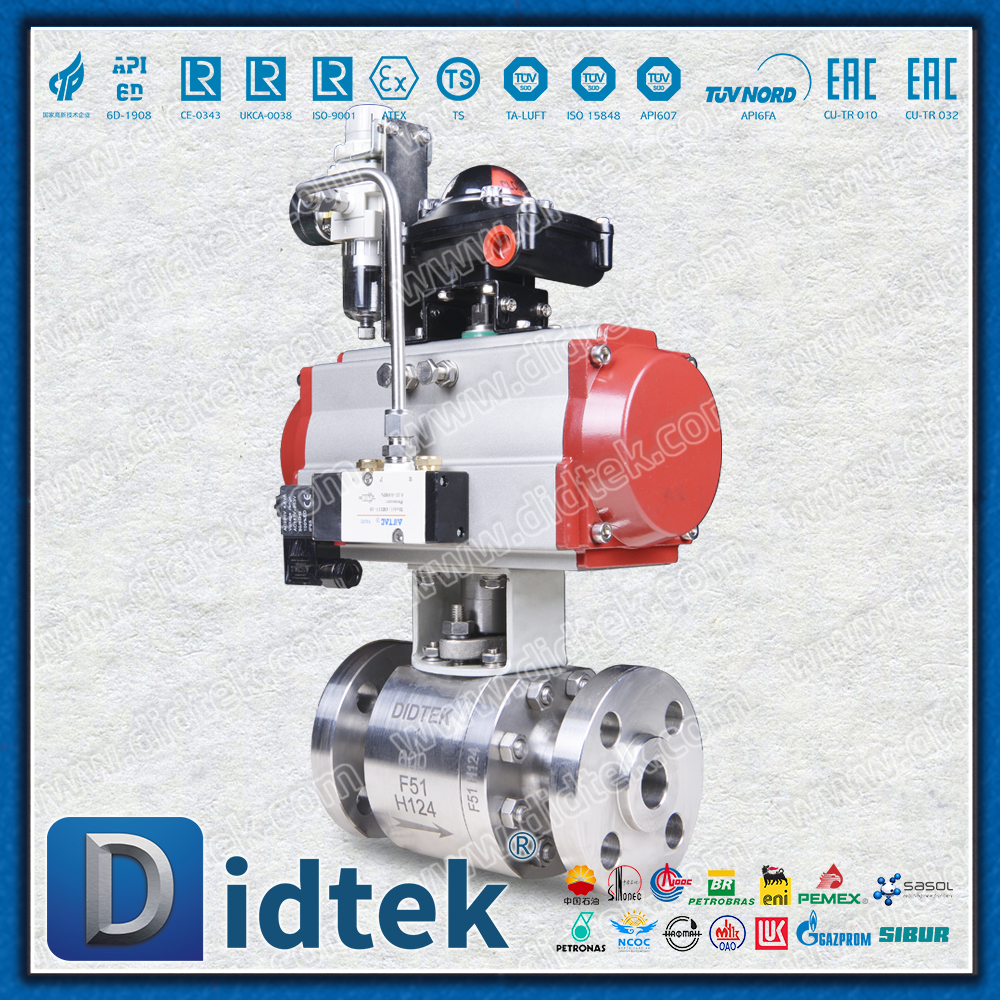

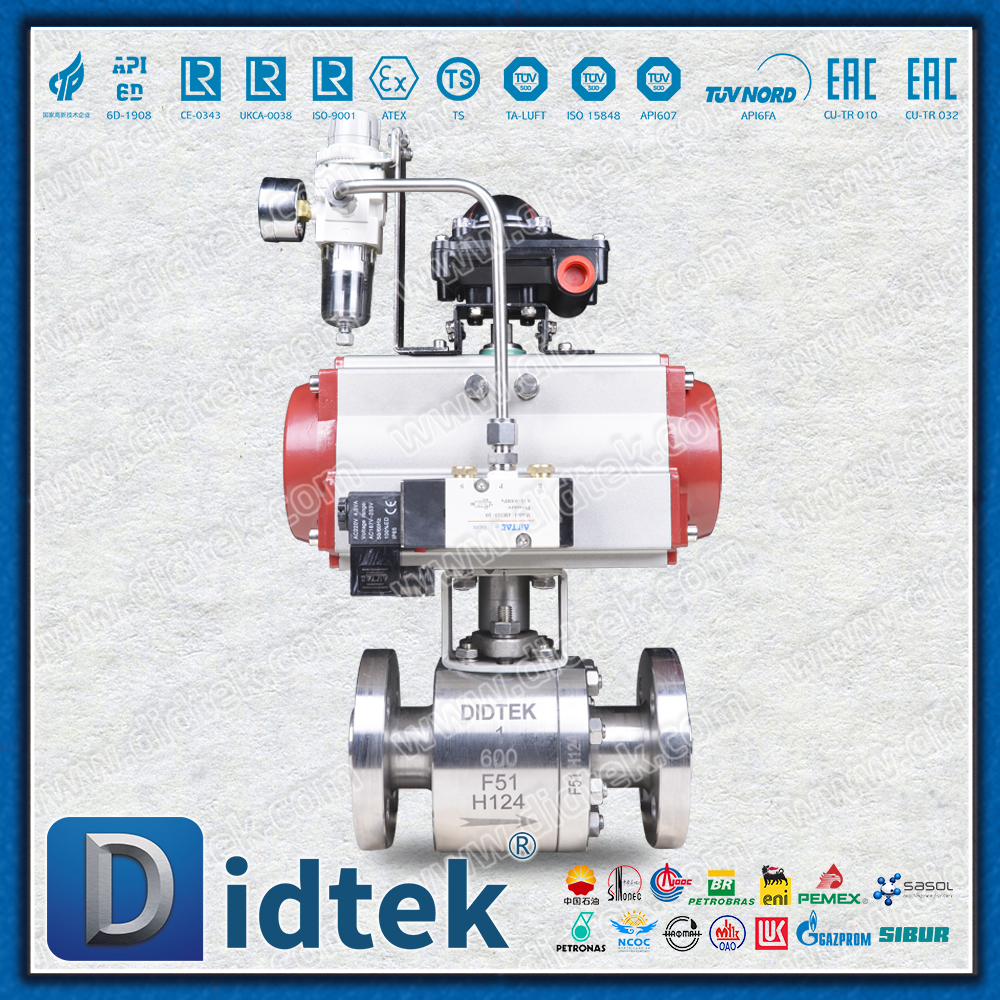

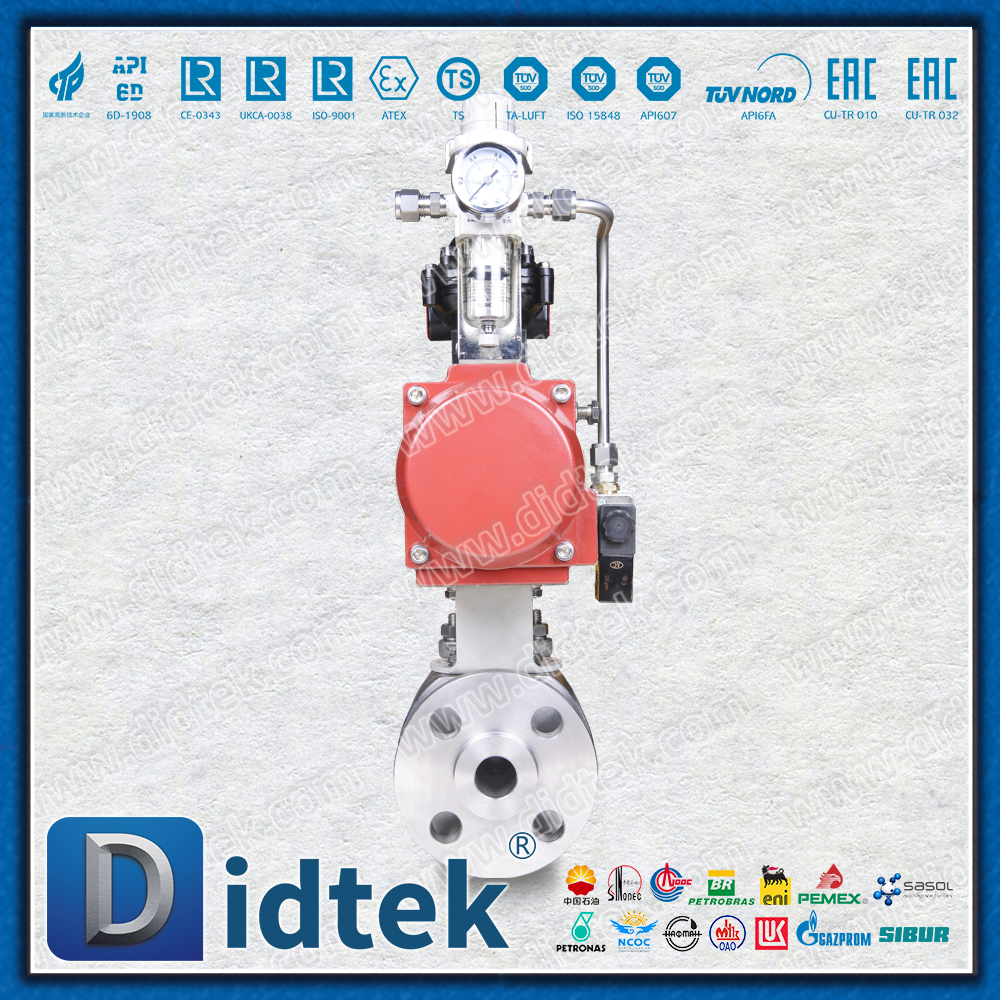

Valvola a sfera pneumatica con sede in metallo F51 per acqua di mare 300 ℃

Posizionamento del prodotto principale

Questa speciale valvola a sfera è appositamente progettata per condizioni di lavoro con acqua di mare ad alta temperatura. Presenta un corpo valvola in acciaio inossidabile duplex F51 e un sistema di tenuta metallica ad alte prestazioni ed è dotato di un attuatore pneumatico. Può ottenere uno spegnimento affidabile e un controllo automatico in acqua di mare ad alta temperatura a 300 ℃, soddisfacendo i requisiti di resistenza alla corrosione, resistenza alle alte temperature e resistenza all'usura in condizioni di lavoro difficili.

Tabella dei parametri delle specifiche tecniche

Caratteristiche principali del design

1. Corpo valvola in acciaio inossidabile duplex F51

Eccezionale resistenza alla corrosione: contenente 22-23% di cromo, 4,5-6,5% di nichel e 2,5-4,5% di molibdeno, con un indice di resistenza alla corrosione da stress da cloruro PREN≥35

Eccellenti proprietà meccaniche: resistenza alla trazione ≥ 620 MPa, resistenza allo snervamento ≥ 450 MPa, che è il doppio di quella dell'acciaio inossidabile austenitico standard

Eccellenti prestazioni di saldatura: il basso contenuto di carbonio controlla la precipitazione dei carburi e la resistenza alla corrosione dell'area di saldatura è stabile

2. Sistema di tenuta del metallo ad alta temperatura

Struttura composita multistrato

Strato di base: acciaio inossidabile duplex F51

Strato di transizione: strato tampone in lega a base di nichel

Superficie di tenuta: rivestimento ceramico metallico in carburo di tungsteno

Durezza superficiale: HRC 65-70, resistenza all'usura migliorata di 5-8 volte

Stabilità termica: dopo uno speciale trattamento termico, mantiene la stabilità dimensionale e le prestazioni di tenuta ad una temperatura elevata di 300 ℃

3. Sistema di attuazione pneumatico specializzato

Funzione di spegnimento rapido: ritorno a molla standard a semplice effetto, ritorna automaticamente in una posizione sicura in caso di guasto

Certificazione antideflagrante: le certificazioni antideflagranti ATEX e IECEx sono opzionali

Posizionamento intelligente: è possibile equipaggiare posizionatori e finecorsa opzionali per ottenere un controllo preciso

Spiegazione dettagliata dei vantaggi prestazionali

Prestazioni di resistenza alla corrosione

Resistenza alla vaiolatura: la temperatura di corrosione del punto critico in una soluzione di NaCl al 3,5% è ≥ 35 ℃

Resistenza alla corrosione interstiziale: eccellente resistenza alla corrosione da ioni cloruro, adatta per acqua di mare

Antierosione e corrosione: la superficie di tenuta indurita resiste efficacemente all'erosione dell'acqua di mare contenente sabbia

Adattabilità alle alte temperature

Stabilità dei cicli termici: mantiene l'integrità della tenuta dopo 1000 test dei cicli termici (da -29 ℃ a 300 ℃)

Stabilità del materiale: l'acciaio inossidabile duplex F51 può essere utilizzato a lungo a 300 ℃ senza precipitazione di fasi nocive

Adeguamento della dilatazione termica: i coefficienti di dilatazione termica dei materiali delle coppie di tenuta sono stati ottimizzati e abbinati

Affidabilità operativa

Risposta rapida: tempo di percorrenza completo 1-3 secondi (a seconda del calibro)

Design a basso attrito: vengono adottati cuscinetti autolubrificanti, riducendo la coppia operativa del 30%

Doppia tenuta: tenuta principale (metallica) + tenuta di iniezione di grasso di emergenza

Campi di applicazione tipici

Ingegneria navale

Sistema di controllo della conduttura di trasmissione dell'acqua sottomarina

Valvola di intercettazione di uscita della pompa di sollevamento dell'acqua di mare

Sistema di iniezione dell'acqua per piattaforme offshore

Costruzione navale

Valvola di controllo per il sistema dell'acqua di zavorra della nave

Valvola principale del circuito dell'acqua di raffreddamento della cabina

Valvole chiave del sistema idrico antincendio

Campo energetico

Condotte ad alta pressione per impianti di dissalazione dell'acqua di mare

Sistema di circolazione dell'acqua della centrale elettrica costiera

Stazione di ricezione GNL vaporizzatore per acqua di mare

Industria speciale

Raffreddamento dell'acqua di mare ad alta temperatura in mezzi chimici

Raffreddamento diretto di attrezzature metallurgiche con acqua di mare

Sistema di trattamento ad alta temperatura per la protezione dell'ambiente delle acque reflue

Guida alla selezione e configurazione

Configurazione standard

Corpo valvola F51 in acciaio inox duplex

Coppia di guarnizioni rigide in metallo

Attuatore pneumatico (doppio effetto)

Dispositivo antistatico

Design ignifugo

Configurazione opzionale

Opzioni dell'attuatore

Ritorno a molla a semplice effetto (guasto on/off)

Tipo a doppio effetto

Meccanismo del volantino

Opzioni di collegamento

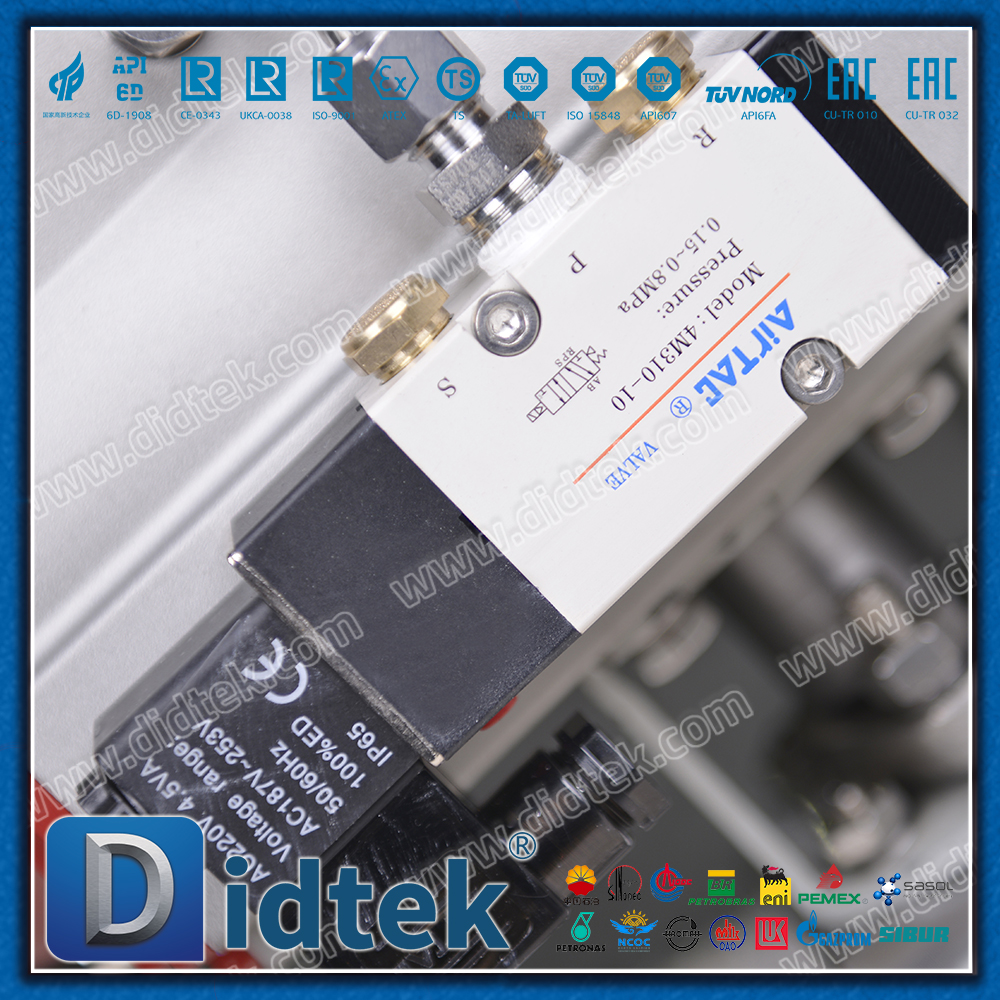

Elettrovalvola

Finecorsa

Localizzatore

Compressore

Trattamento speciale

Rivestimento anticorrosione della cavità interna

Speciale rivestimento antibioadesione per acqua di mare

Coperchio della valvola esteso

Riepilogo

Questo prodotto, attraverso la perfetta combinazione di innovazione nella scienza dei materiali e innovazioni nella tecnologia di tenuta, fornisce: Per condizioni di lavoro con acqua di mare ad alta temperatura

Super resistenza alla corrosione: l'acciaio inossidabile duplex F51 garantisce la durata a lungo termine del corpo valvola

Eccezionali prestazioni alle alte temperature: il sistema di tenuta in metallo garantisce una tenuta affidabile a 300 ℃

Automazione intelligente: l'esecuzione pneumatica consente un controllo preciso e rapido

Lunga durata: la durata è aumentata da 3 a 5 volte in condizioni di lavoro difficili

Clienti interessati: appaltatori generali di ingegneria navale, imprese di costruzione navale, centrali elettriche, grandi imprese chimiche e altri utenti industriali con requisiti estremamente elevati di affidabilità delle apparecchiature.
