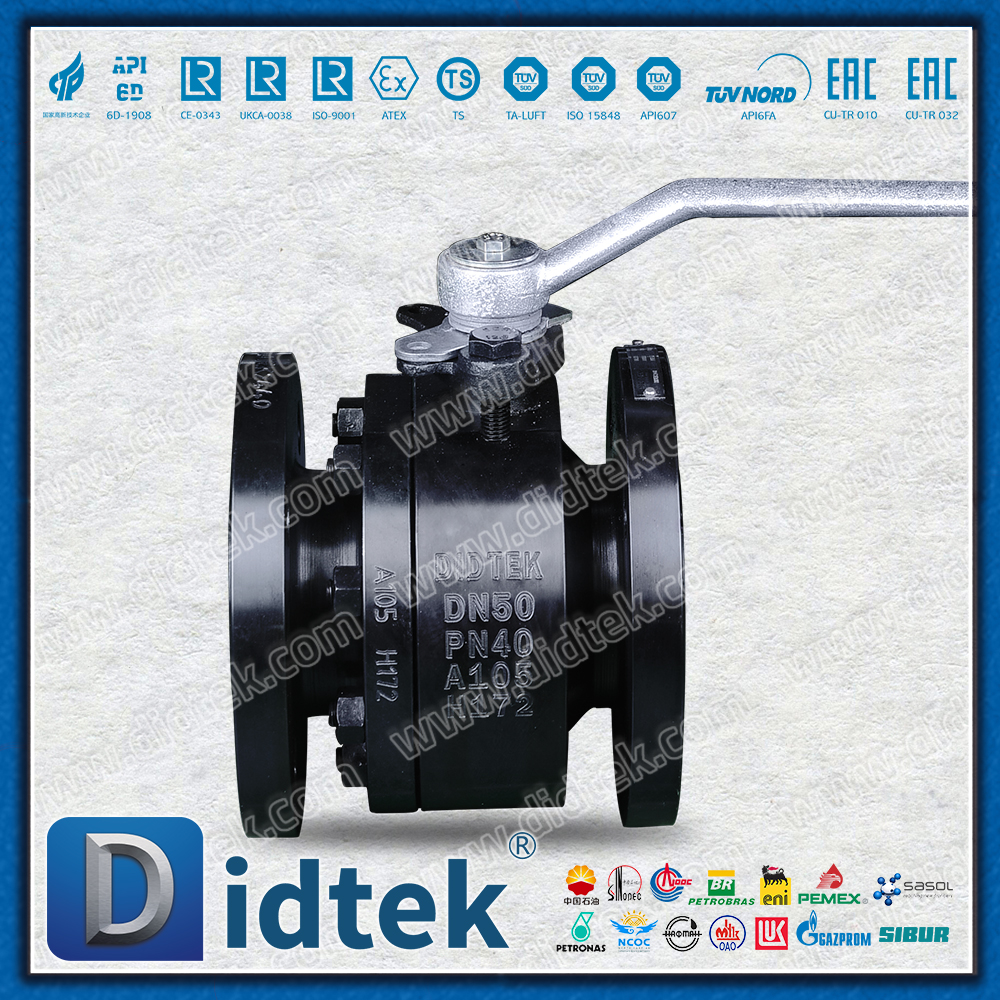

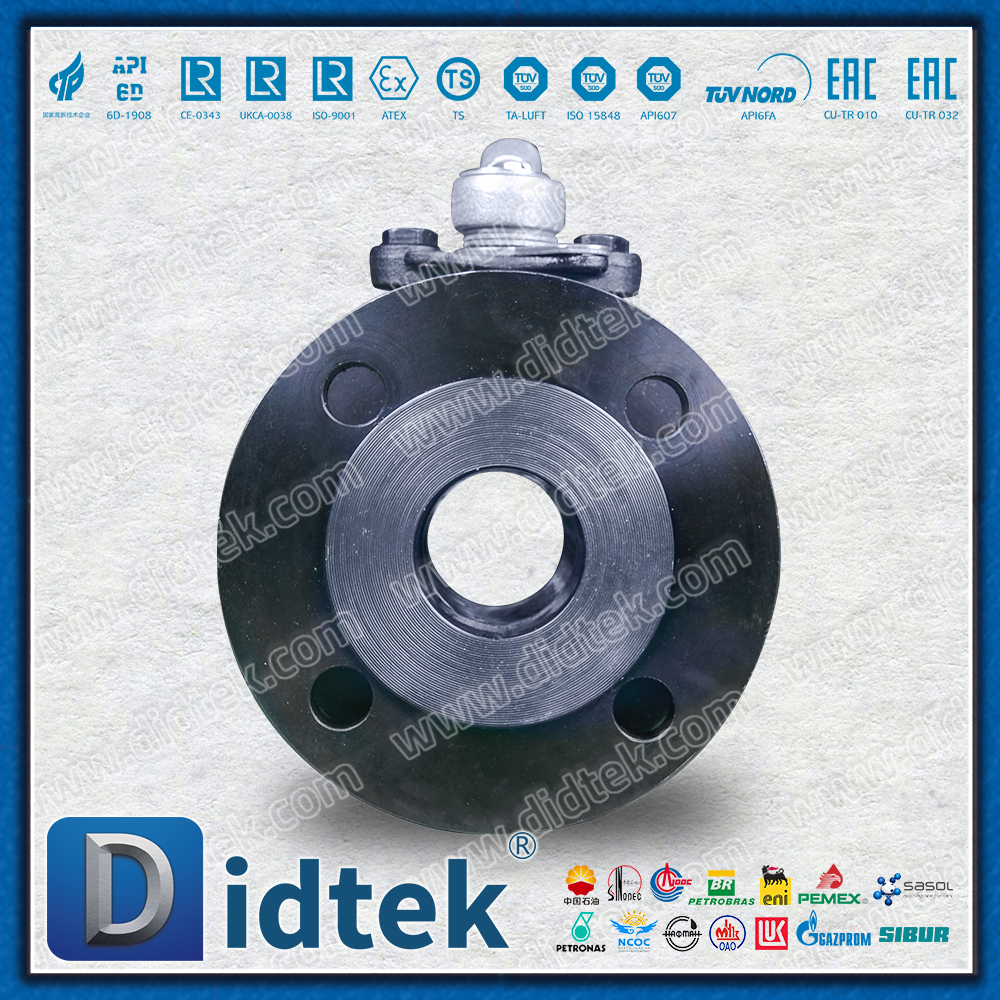

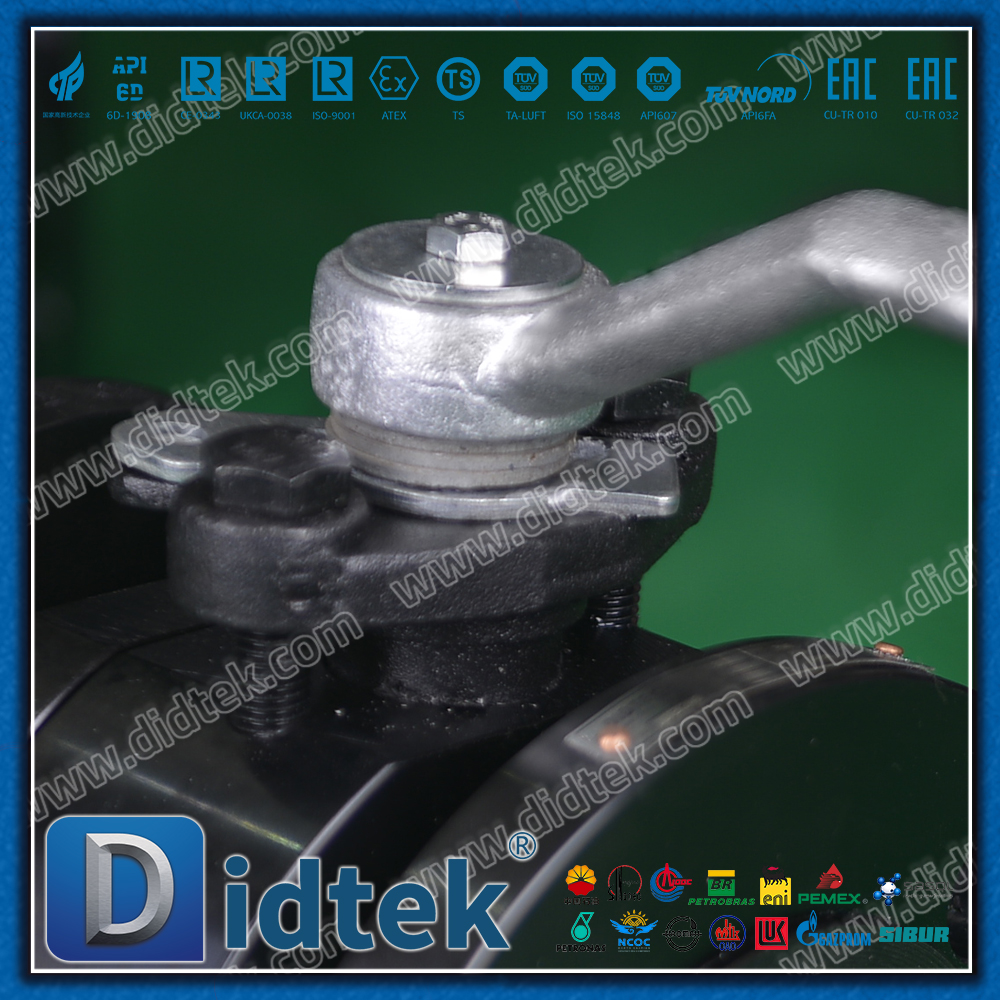

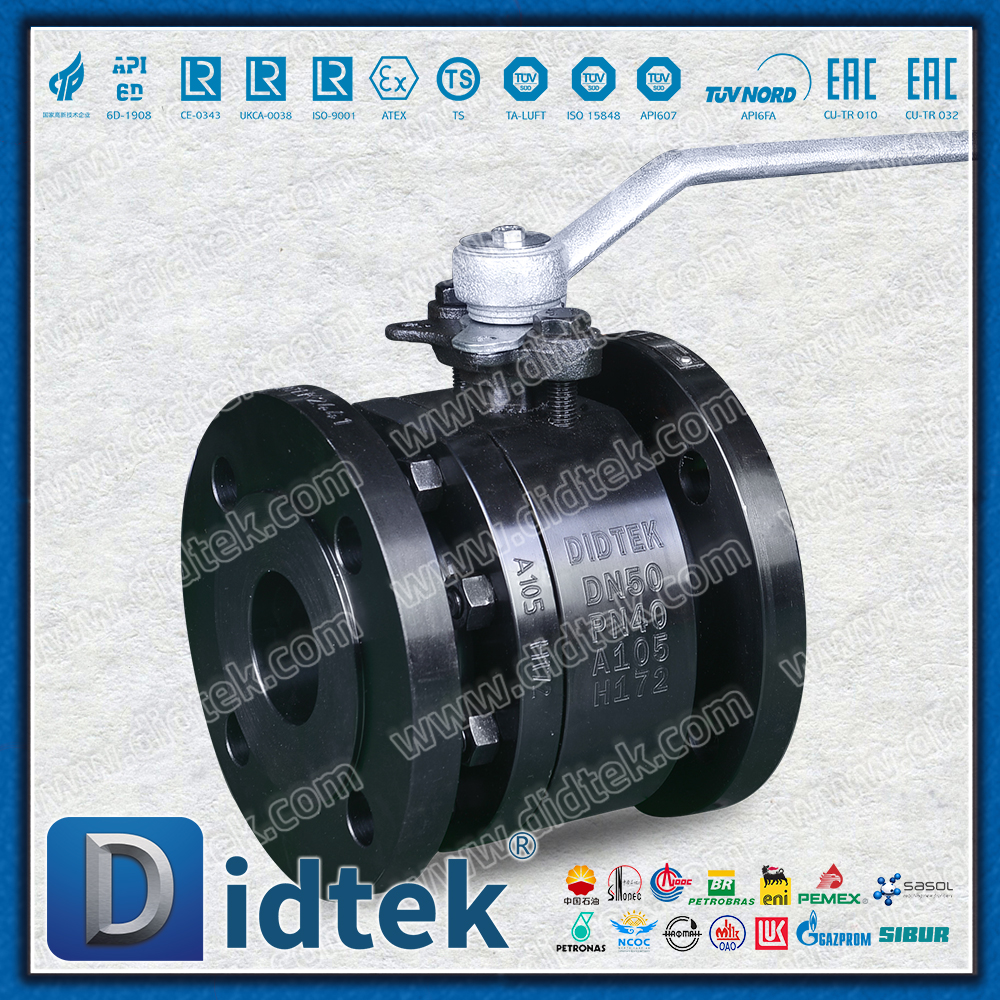

Valvola a sfera flottante forgiata con disposizione standard DIN SS304

Panoramica del prodotto

La valvola a sfera flottante interna in acciaio forgiato standard DIN SS304 è una valvola di alta qualità prodotta rigorosamente in conformità con lo standard industriale tedesco (DIN). Il prodotto adotta una combinazione ottimizzata di corpi valvola in acciaio forgiato e componenti interni in acciaio inossidabile SS304, combinati con un design della struttura a sfera flottante. Garantisce robustezza alla pressione e resistenza alla corrosione fornendo allo stesso tempo soluzioni affidabili di controllo dei fluidi per settori quali l'ingegneria chimica, alimentare e farmaceutica.

Specifiche tecniche

Caratteristiche del prodotto

1. Conformità alla norma DIN

Dimensioni precise: la lunghezza strutturale e le dimensioni della flangia seguono rigorosamente lo standard DIN

Forte intercambiabilità: perfettamente abbinato ai sistemi di tubazioni standard europei

Certificazione di pressione: test di tenuta superato DIN EN 12266-1 Classe A

2. Interni in acciaio inossidabile SS304

Resistenza totale alla corrosione: tutti i componenti a contatto con i fluidi sono realizzati in acciaio inossidabile SS304

Prestazioni sanitarie: rugosità superficiale delle parti interne Ra ≤ 0,8μm (la lucidatura a specchio è opzionale)

Resistente all'usura e durevole: la superficie della sfera è cromata o nichelata per elettrolisi

3. Vantaggi dei corpi valvola in acciaio forgiato

Struttura ad alta resistenza: resistenza alla trazione ≥ 485 MPa, eccellente resilienza

Sicuro e affidabile: nessun difetto di fusione, maggiore sicurezza di carico

Design leggero: 20% più leggero rispetto alle valvole in acciaio fuso dello stesso grado

4. Ottimizzazione della struttura della sfera flottante

Sigillatura automatica della pressione: la pressione media spinge la sfera a premere contro la sede della valvola, ottenendo una tenuta autorinforzante

Capacità di tenuta bidirezionale: il precarico attentamente progettato garantisce una tenuta bidirezionale affidabile

Funzionamento a coppia ridotta: sono adottati cuscinetti a basso coefficiente di attrito per un funzionamento semplice

Parametri fondamentali

Valutazione della pressione: PN10/16/25/40

Intervallo di temperatura: da -20 ℃ a +180 ℃

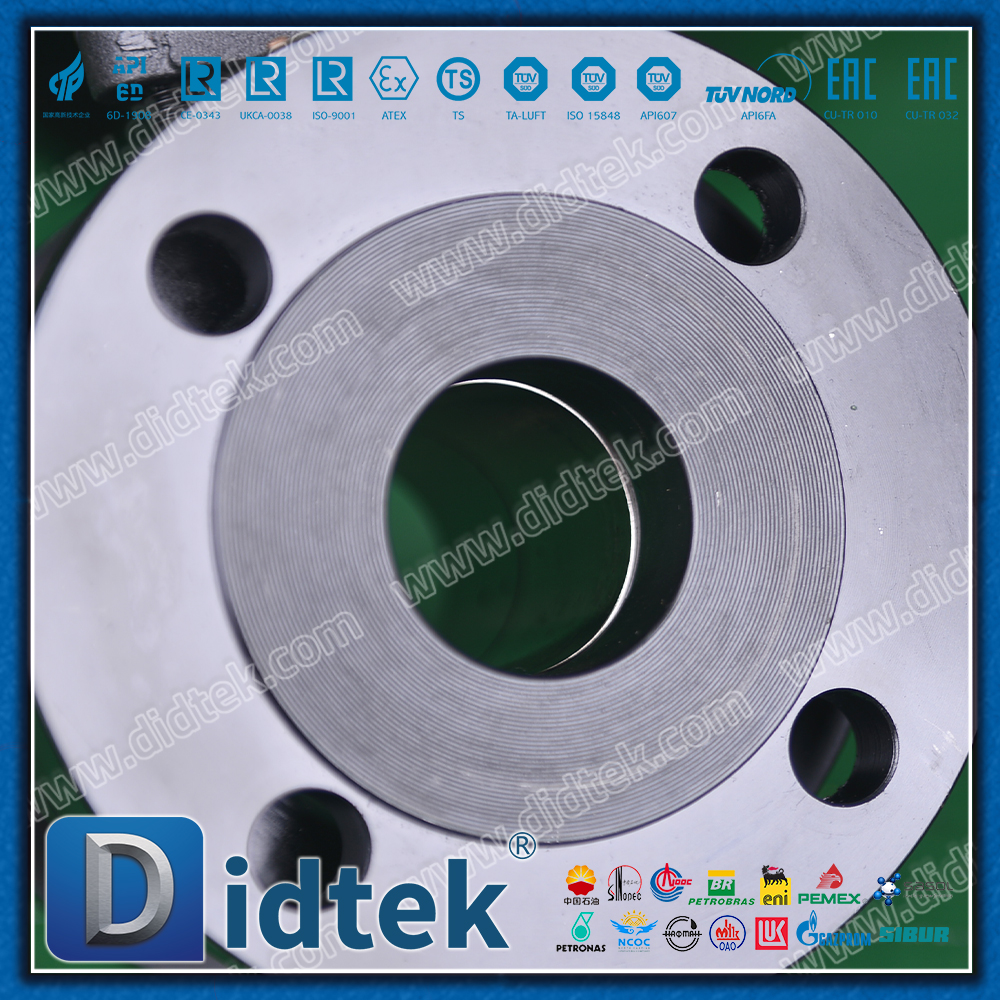

Metodo di connessione: flangia DIN (forma B1)

Materiale della sede della valvola: PTFE/PTFE rinforzato

Norma di progettazione: DIN EN 12516/17292

Norma di prova: DIN EN 12266-1

Campo di applicazione

Processo chimico: prodotti chimici debolmente corrosivi, sistema idrico di processo

Alimentare e farmaceutico: tubazioni di processo, sistemi di acqua pura (che richiedono certificazione igienica)

Industria generale: aria compressa, circolazione di raffreddamento, sistemi di riscaldamento

Abbinamento attrezzature: gruppi pompe e valvole, recipienti a pressione, apparecchiature per lo scambio di calore

Riepilogo

La valvola a sfera flottante interna in acciaio forgiato interno standard DIN SS304, attraverso la perfetta combinazione di rigorosi standard tedeschi, combinazioni di materiali di alta qualità e processi di produzione precisi, offre agli utenti industriali:

Conformità agli standard: pienamente conforme agli standard DIN per garantire l'universalità nel mercato europeo

Tenuta affidabile: componenti interni SS304 + sede della valvola in PTFE, per ottenere perdite zero a lungo termine

Economico e pratico: il corpo valvola in acciaio forgiato ottimizza i costi garantendo le prestazioni

Manutenzione conveniente: il design standardizzato rende la sostituzione dei pezzi di ricambio semplice e rapida

Questo prodotto è la scelta ideale per applicazioni che perseguono standard di qualità, richiedono conformità agli standard DIN e prestazioni ad alto costo, fornendo garanzie affidabili di controllo dei fluidi per i moderni processi industriali.
