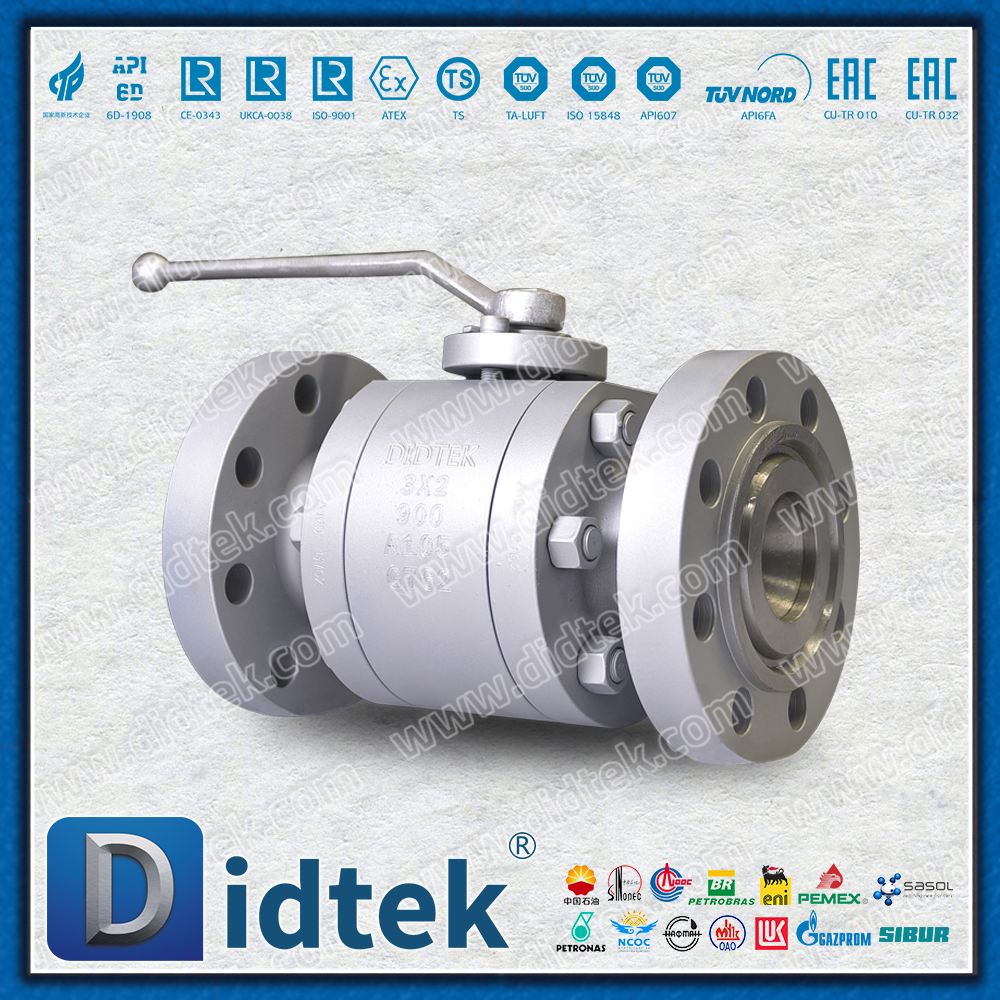

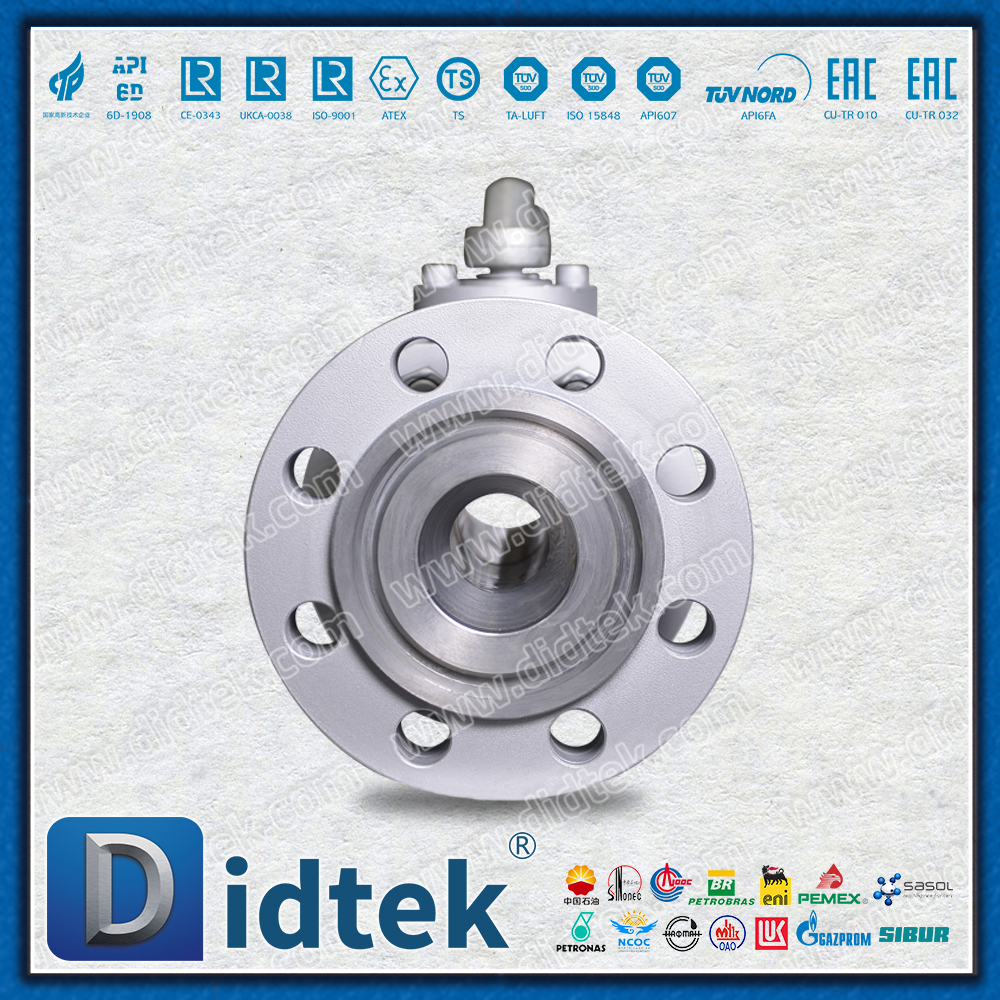

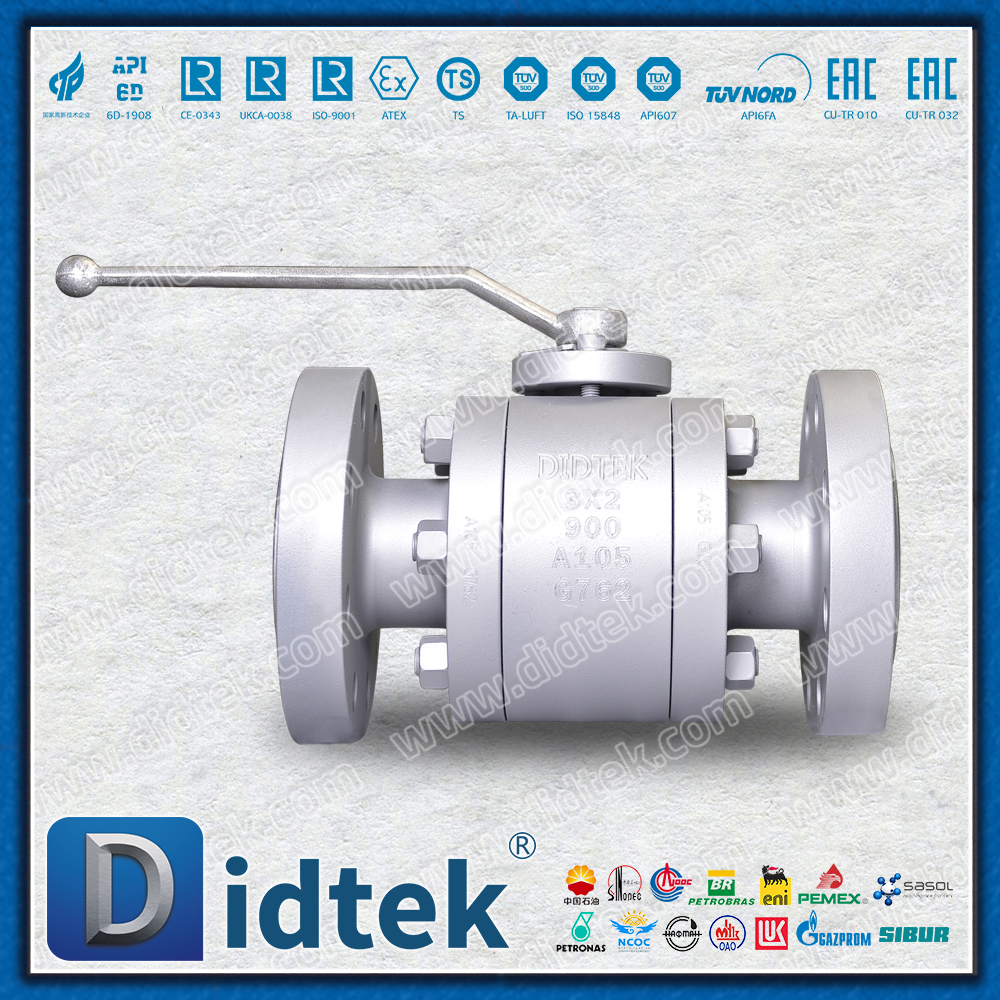

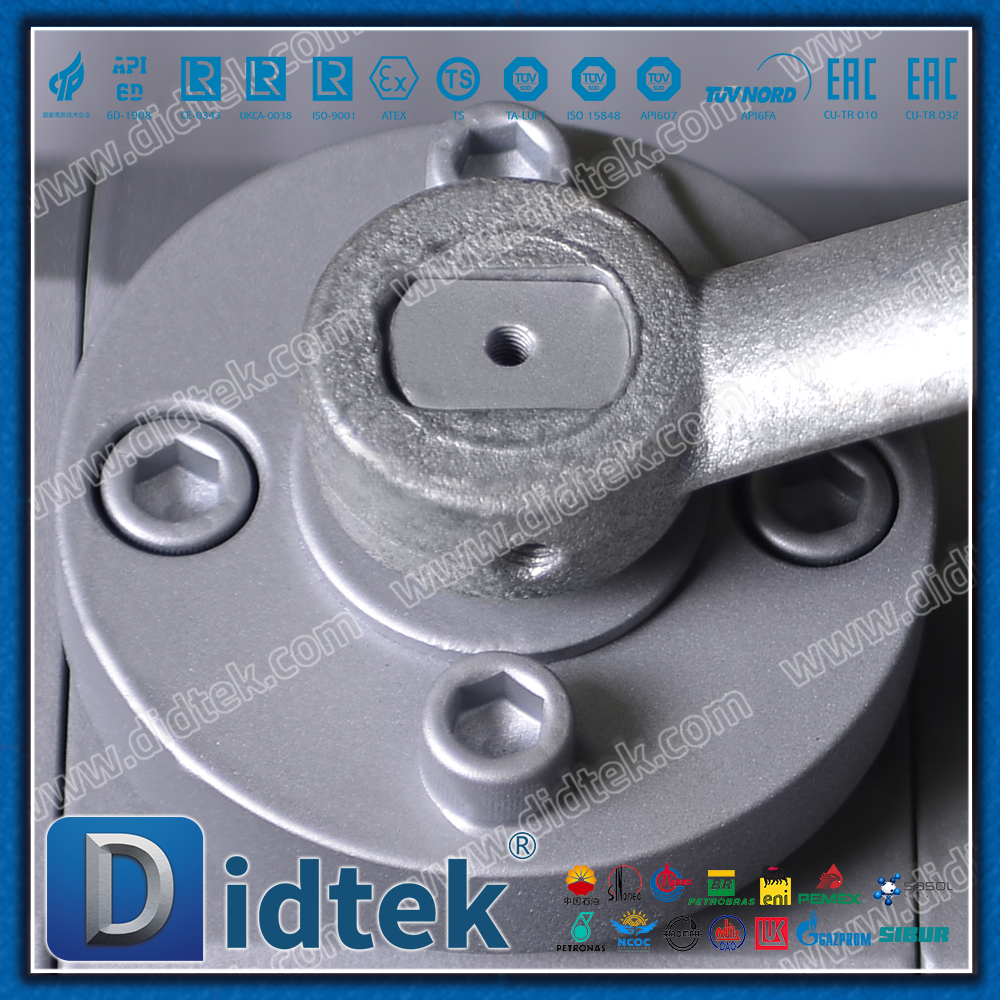

Valvola a sfera flottante forgiata con foro ridotto in acciaio al carbonio A105 da 3''X2''

Panoramica del prodotto

La valvola a sfera flottante in acciaio forgiato a diametro ridotto in acciaio al carbonio A105 da 3'×2' è una speciale valvola a diametro ridotto realizzata con forgiati in acciaio al carbonio ASTM A105. Il prodotto presenta un design dal diametro ridotto con un ingresso da 3 pollici e un'uscita da 2 pollici. In combinazione con l'elevata resistenza del corpo valvola in acciaio forgiato e la tenuta affidabile della struttura a sfera flottante, garantisce prestazioni di resistenza alla pressione ottenendo al contempo il controllo del flusso e l'ottimizzazione dei costi. È la scelta ideale per gli scarichi delle pompe, prima delle valvole di controllo e altre tubazioni industriali che richiedono connessioni di diametro ridotto.

Specifiche tecniche

Caratteristiche del prodotto

1. Progettazione ottimizzata dei canali di deflusso ridotti

Progettazione della struttura economica

Il costo di produzione delle valvole viene notevolmente ridotto grazie al design con riduzione del diametro

Ridurre il diametro della sfera e abbassare la coppia operativa del 30%

Mantenere la resistenza del corpo della valvola senza ridurne la capacità di carico

Vantaggi del controllo del flusso

Realizzare la transizione del cambio di diametro del sistema di tubazioni

È adatto per condizioni di lavoro in cui è necessario ridurre la portata

Risparmia ulteriori giunti di riduzione

2. Corpo valvola in acciaio forgiato A105

Caratteristiche ad alta resistenza

Resistenza alla trazione ≥ 485 MPa

Carico di snervamento ≥ 250 MPa

Ha un'eccellente resilienza, con un'energia d'urto Charpy ≥ 27J

Vantaggi dei forgiati

Non ci sono difetti di fusione e la sicurezza di carico è maggiore

Il materiale è denso e ha una lunga durata

3. Sistema di tenuta a sfera flottante

Sigillo autorinforzante

La pressione media spinge la sfera a premere contro la sede della valvola. Maggiore è la pressione, più affidabile è la tenuta

Mantenere zero perdite al livello di pressione Classe 600

Capacità di tenuta bidirezionale

Il precarico attentamente progettato garantisce una tenuta bidirezionale affidabile

Supera il test di tenuta API 598

4. Caratteristiche strutturali particolari

Design antistatico: la resistenza tra la sfera, lo stelo della valvola e il corpo della valvola è inferiore a 10 Ω

Sicurezza antincendio: conforme allo standard API 607. Una tenuta metallica si forma dopo il cedimento della tenuta morbida

Stelo della valvola anti-scoppio: stelo della valvola con struttura a T per garantire la sicurezza operativa

Campo di applicazione

1. Petrolio e gas

Controllo della riduzione della pressione all'uscita della pompa

Riduzione della pressione prima del dosatore

Regolazione della pressione della tubazione

2. Processo chimico

Controllo dell'alimentazione del reattore

Ingresso e uscita del filtro

Riduzione della pressione prima dello strumento

3. Servizi pubblici

Riduzione della pressione del sistema di approvvigionamento idrico

Sistema di aria compressa

Sistema di riduzione della pressione del vapore

4. Applicazioni speciali

Il diametro dell'interfaccia dell'apparecchiatura cambia

Luoghi con vincoli di spazio

Progetti sensibili al budget

Riepilogo

La valvola a sfera flottante in acciaio forgiato a diametro ridotto in acciaio al carbonio A105 da 3'×2', attraverso la perfetta combinazione di design ottimizzato a diametro ridotto, materiale affidabile in acciaio forgiato e tecnologia matura a sfera flottante, offre agli utenti industriali:

Significativo vantaggio in termini di costi: il design dal diametro ridotto riduce i costi di produzione delle valvole

Prestazioni di pressione affidabili: il corpo della valvola in acciaio forgiato garantisce un funzionamento sicuro ad alta pressione

Esperienza operativa conveniente: la sfera dal diametro ridotto riduce la coppia operativa

Configurazione flessibile della tubazione: il design del riduttore integrato consente di risparmiare accessori per la tubazione

Questo prodotto è la scelta ideale per applicazioni industriali sensibili al budget che richiedono prestazioni affidabili. Con le sue eccezionali prestazioni in termini di costi e qualità affidabile, fornisce una soluzione economica e pratica per il controllo dei fluidi industriali.
