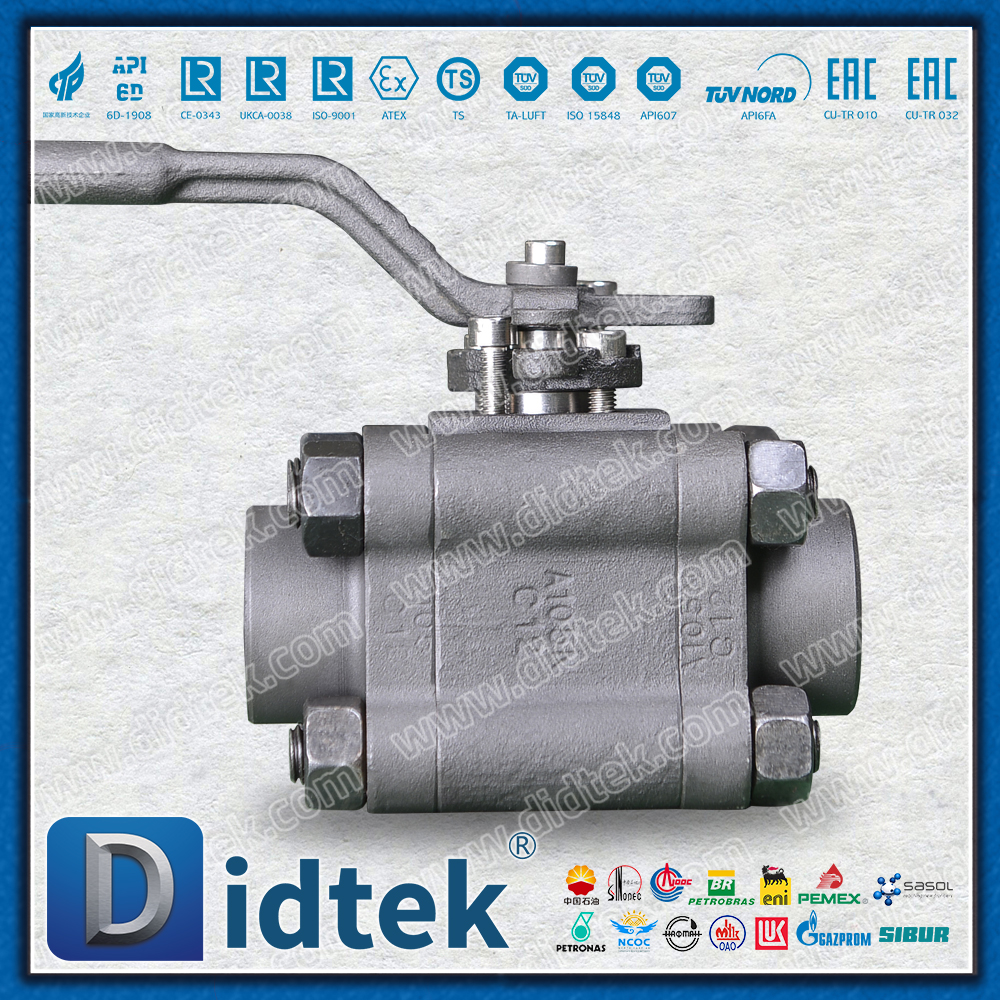

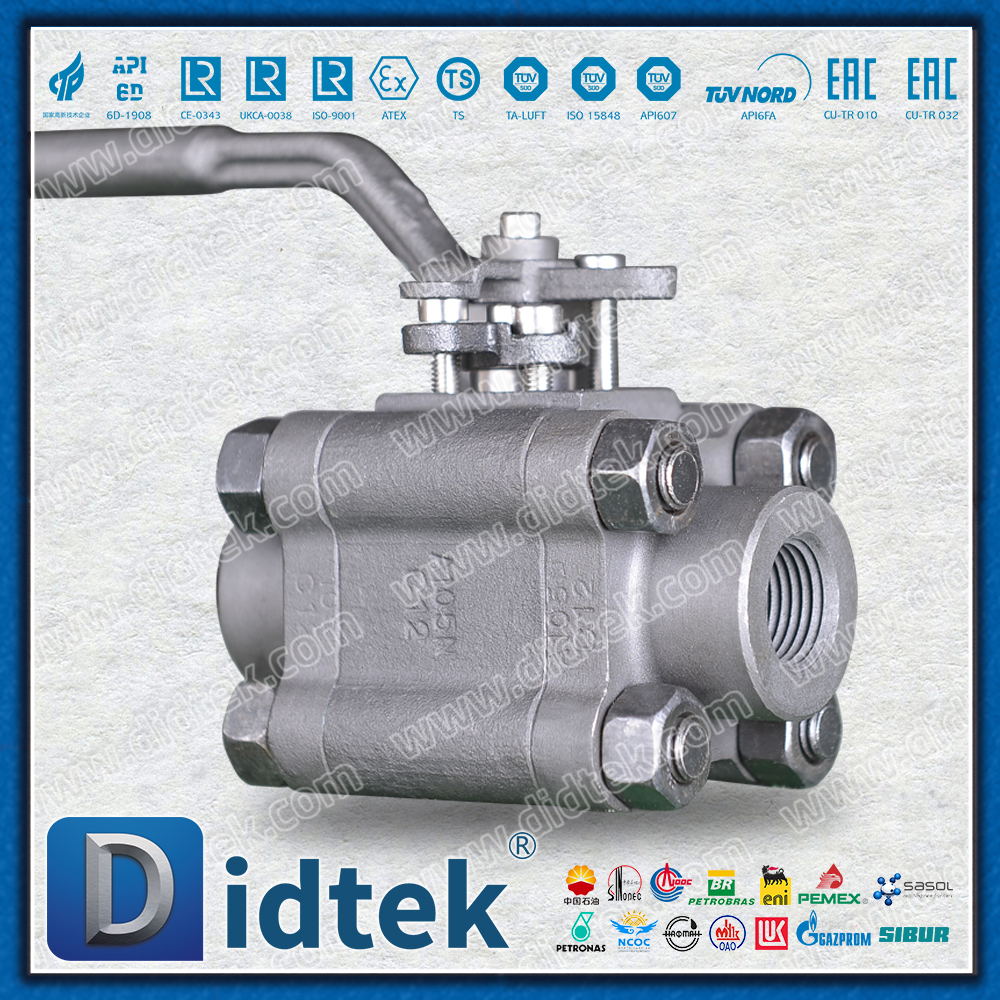

Valvola a sfera forgiata con filettatura della sede in PTFE rinforzato A105N da 3 PZ

Panoramica del prodotto

La valvola a sfera in acciaio forgiato filettato con sede della valvola in PTFE rinforzato A105N in tre pezzi è una valvola ad alte prestazioni che adotta una struttura modulare in tre pezzi e un corpo valvola in acciaio forgiato ASTM A105N. Il prodotto è dotato di sedi valvola in PTFE migliorate e connessioni filettate, che forniscono eccellenti prestazioni di tenuta ed economia garantendo allo stesso tempo resistenza strutturale. È la scelta ideale per tubazioni di strumenti, interfacce di apparecchiature e tubazioni industriali di piccole e medie dimensioni.

Specifiche tecniche

Caratteristiche del prodotto

1. Struttura modulare in tre pezzi

Manutenibilità online: la cavità centrale può essere smontata senza attrezzi speciali e i componenti interni possono essere rapidamente sostituiti

Configurazione flessibile: diverse sedi delle valvole e materiali delle sfere possono essere sostituiti in base alle condizioni di lavoro

Sigillatura affidabile: due guarnizioni di tenuta del corpo garantiscono zero perdite del corpo della valvola

2. Corpo valvola in acciaio forgiato A105N

Caratteristiche di elevata resistenza: resistenza alla trazione ≥ 485 MPa, resistenza allo snervamento ≥ 250 MPa

Struttura densa: nessun difetto di fusione e la sua capacità di carico è superiore a quella delle valvole in acciaio fuso

Economico e pratico: offre notevoli prestazioni in termini di costi in condizioni di lavoro ad alta pressione

3. Sede della valvola in PTFE migliorata

Miglioramento della resistenza all'usura: riempito con il 25% di fibra di vetro, la resistenza all'usura è aumentata di 3 volte

Basso coefficiente di attrito: garantisce che la coppia operativa sia stabilmente entro ±10%

Compatibilità chimica: resistente alla maggior parte dei mezzi acidi, alcalini e solventi

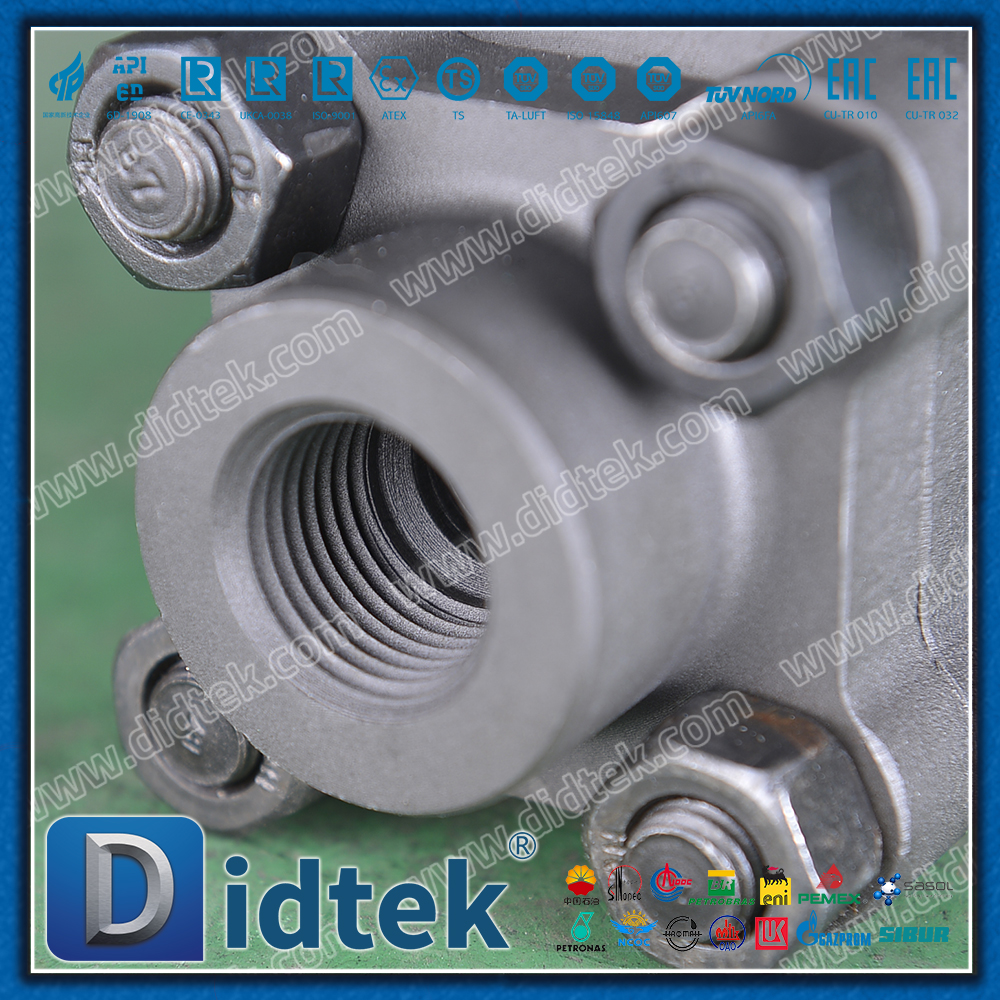

4. Ottimizzazione delle connessioni filettate

Sigillatura affidabile: la filettatura conica del tubo garantisce una tenuta metallo-metallo

Installazione semplice: non è richiesto alcun collegamento a flangia, risparmiando spazio di installazione

Standard multipli: supporta specifiche di thread come NPT, BSPT e BSPP

Parametri fondamentali

Pressione nominale: Classe 800/1500/2000 (PN100/250/420)

Intervallo di temperatura: da -29 ℃ a +200 ℃

Metodo di connessione: filettatura NPT/BSPT/BSPP

Materiale sede valvola: PTFE rinforzato (25% fibra di vetro)

Standard di progettazione: API 6D/ASME B16.34

Campo di applicazione

Strumenti di misura: manometri, valvole di interfaccia trasmettitori

Abbinamento attrezzature: pompe, compressori, interfacce sistema idraulico

Piping di processo: sistema di campionamento, iniezione chimica, utilities

Sistema ad alta pressione: controllo di gas, acqua ad alta temperatura e mezzi corrosivi

Riepilogo

La valvola a sfera in acciaio forgiato filettato con sede della valvola in PTFE rinforzato A105N in tre pezzi, attraverso la perfetta combinazione di design della struttura modulare, materiali in acciaio forgiato di alta qualità e tecnologia di tenuta avanzata, offre agli utenti industriali:

Eccezionale manutenibilità: la struttura in tre pezzi consente una rapida manutenzione in linea

Prestazioni di tenuta affidabili: le sedi delle valvole in PTFE migliorate garantiscono perdite zero a lungo termine

Resistenza eccezionale: la capacità di carico della pressione dei corpi valvola in acciaio forgiato supera di gran lunga quella delle valvole fuse

Costo economico: il costo totale del ciclo di vita è ridotto del 30%

Questo prodotto è la scelta ideale per la misurazione di strumenti, interfacce di apparecchiature e condotte ad alta pressione di piccole e medie dimensioni. Con le sue prestazioni eccezionali e la comoda manutenzione, fornisce un supporto affidabile per il controllo dei fluidi industriali.
