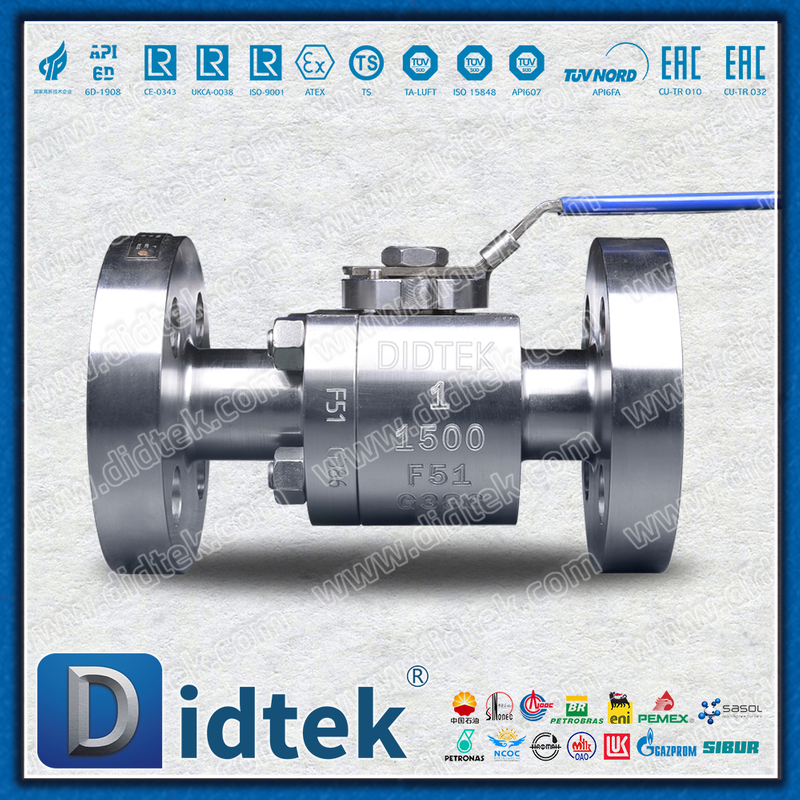

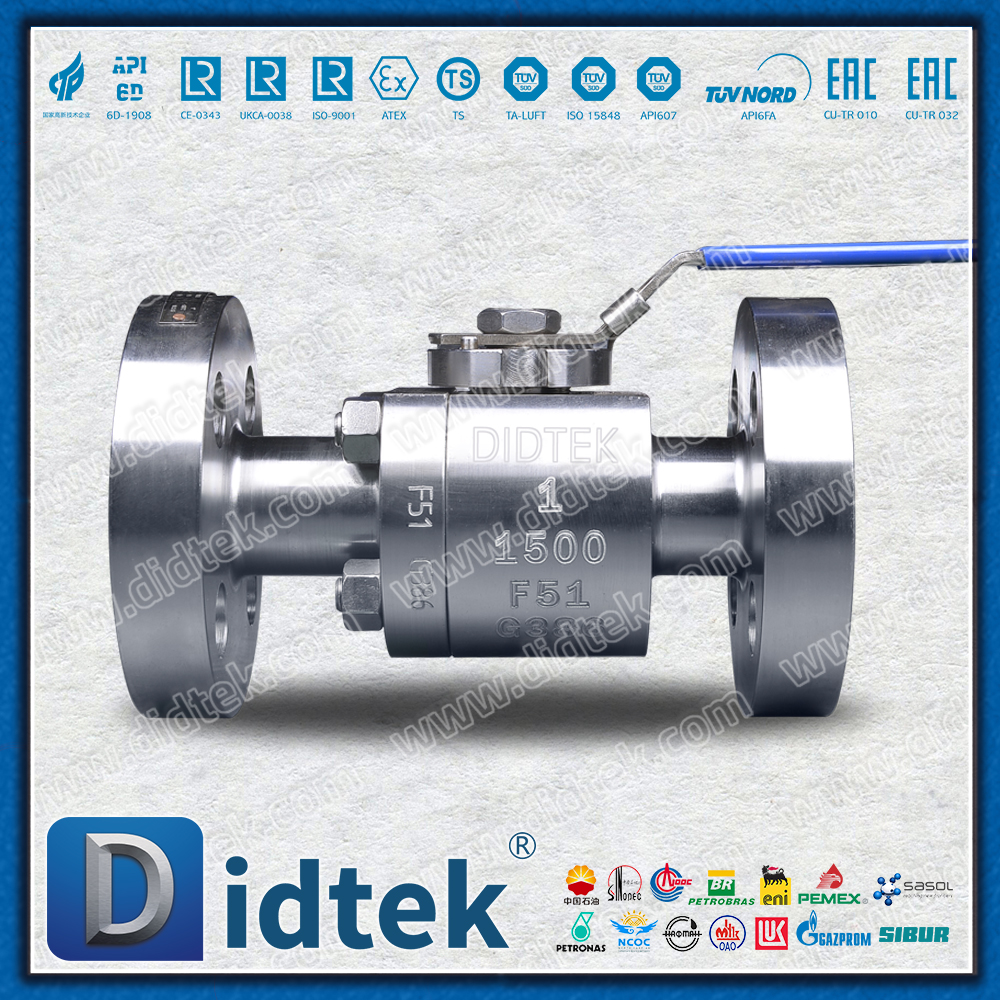

Valvola a sfera flottante forgiata RF ad alta pressione F51 Duplex in acciaio inossidabile Classe1500

Panoramica del prodotto

La valvola a sfera galleggiante in acciaio forgiato flangiata RF ad alta pressione F51 in acciaio inossidabile duplex Classe1500 è una valvola industriale di alta qualità appositamente progettata per condizioni di lavoro corrosive ad alta pressione. Il prodotto adotta forgiati in acciaio inossidabile duplex ASTM A182 F51, combinato con una pressione nominale di Classe 1500 e una connessione flangiata RF. Pur mantenendo un'eccellente resistenza alla corrosione, fornisce resistenza strutturale estremamente elevata e affidabilità di tenuta ed è la soluzione definitiva per ambienti difficili come quelli petrolchimici e dell'ingegneria navale.

Specifiche tecniche

Caratteristiche del prodotto

1. Prestazioni eccezionali dell'acciaio inossidabile duplex F51

Massima resistenza alla corrosione

Elevato contenuto di cromo (22%), molibdeno (3%) e azoto (0,15%).

L'indice di resistenza alla vaiolatura PREN è ≥ 35

Eccellente resistenza alla tensocorrosione da cloruri

Resistenza meccanica ultraelevata

Resistenza alla trazione ≥ 620 MPa

Carico di snervamento ≥ 450 MPa

Durezza HB: 217-277

2. Design ad alta tensione classe 1500

Capacità massima di resistenza alla pressione: pressione di progetto fino a 25 MPa

Pressione di prova del guscio: 37,5 MPa

Pressione di prova di tenuta: 27,5 MPa

Struttura ottimizzata per l'alta pressione

Aumentare lo spessore della parete del corpo valvola

Rafforzare il diametro dello stelo della valvola

Struttura portante migliorata

3. Processo di formatura della forgiatura

Materiale denso: nessun difetto di fusione, maggiore sicurezza di resistenza alla pressione

Ottimizzazione del grano: la formatura tramite forgiatura consente di ottenere la migliore direzione del flusso del grano

Qualità stabile: proprietà del materiale uniformi e costanti

4. Guarnizione ad alta pressione a sfera flottante

Guarnizione autorinforzante: la pressione media spinge la sfera a premere contro la sede della valvola. Maggiore è la pressione, più affidabile è la tenuta

Bloccaggio bidirezionale: il precarico attentamente progettato garantisce perdite zero in entrambe le direzioni

Design a bassa resistenza al flusso: la struttura a passaggio totale riduce al minimo la perdita di pressione

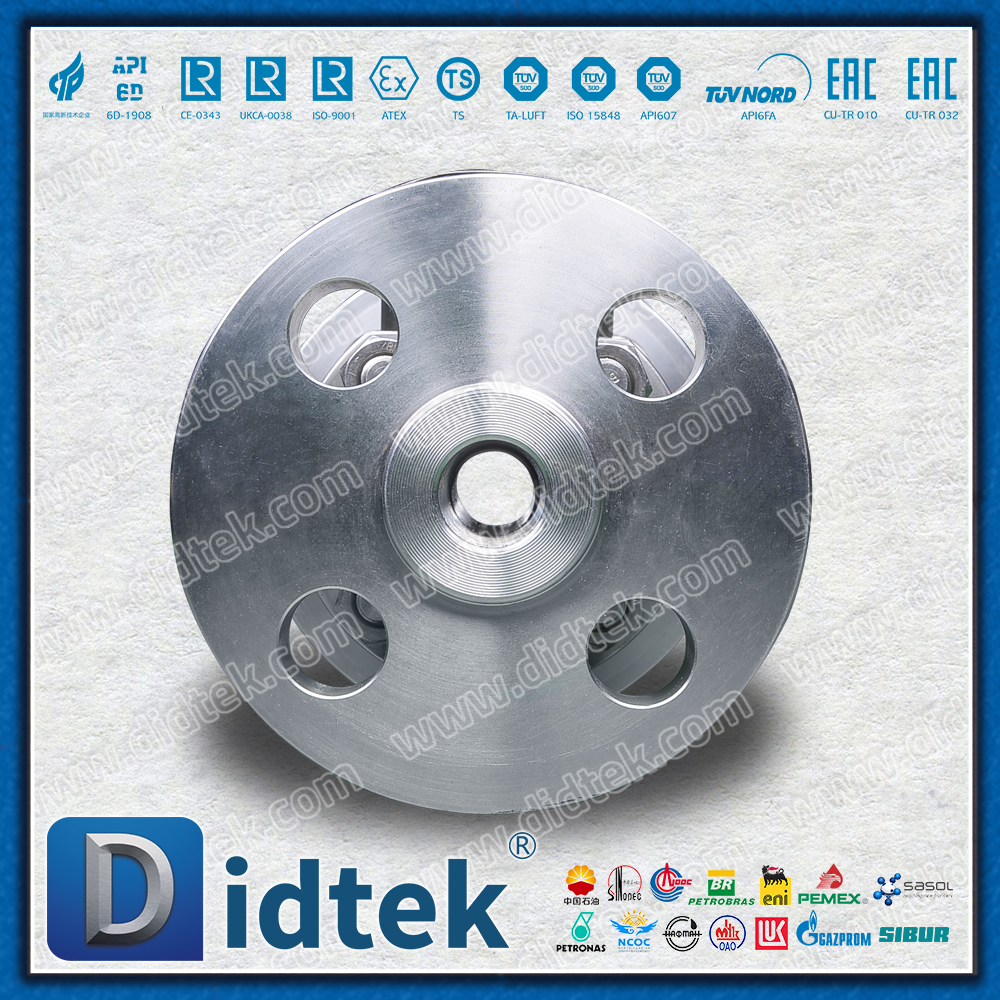

5. Connessione flangiata RF

Compatibilità standard: conforme alle dimensioni della flangia RF ASME B16.5

Sigillatura affidabile: flangia frontale rialzata + guarnizione avvolta garantiscono una connessione sigillata

Installazione semplice: connessione standardizzata, comoda per l'installazione e la manutenzione

Campo di applicazione

1. Petrolio e gas

Condotte di raccolta e trasporto di petrolio e gas ad alta pressione

Sfruttamento di giacimenti di petrolio e gas acidi

Sistema di condotte sottomarine

2. Processo chimico

Dispositivo di reazione ad alta pressione

Trasporto di mezzi contenenti ioni cloruro

Prodotti chimici fortemente corrosivi

3. Ingegneria navale

Sistema di trattamento dell'acqua di mare

Tubazioni di processo per piattaforme offshore

Controllo delle apparecchiature sottomarine

4. Applicazioni speciali

Ambiente ad alto contenuto di ioni cloruro

Condizioni di lavoro con corrosione ad alta temperatura e alta pressione

Sistema critico per la sicurezza

Riepilogo

La valvola a sfera galleggiante in acciaio forgiato flangiata RF ad alta pressione Classe 1500 in acciaio inossidabile duplex F51, attraverso la perfetta combinazione di selezione di materiali di alta qualità, design per pressioni estreme e processo di produzione preciso, offre agli utenti industriali

Massima resistenza alla corrosione: la durata utile è aumentata da 5 a 8 volte in ambienti corrosivi difficili

Affidabilità assoluta all'alta pressione: classe di pressione nominale 1500, con eccezionale capacità di carico

Lunga durata: 30 anni di vita prevista, con il costo ottimale dell'intero ciclo di vita

Certificazioni standard complete: certificazioni API, ASME e NACE complete

Questo prodotto è la scelta definitiva per condizioni di corrosione ad alta pressione, fornendo garanzie affidabili per una produzione sicura in settori quali quello petrolchimico e dell'ingegneria navale.
