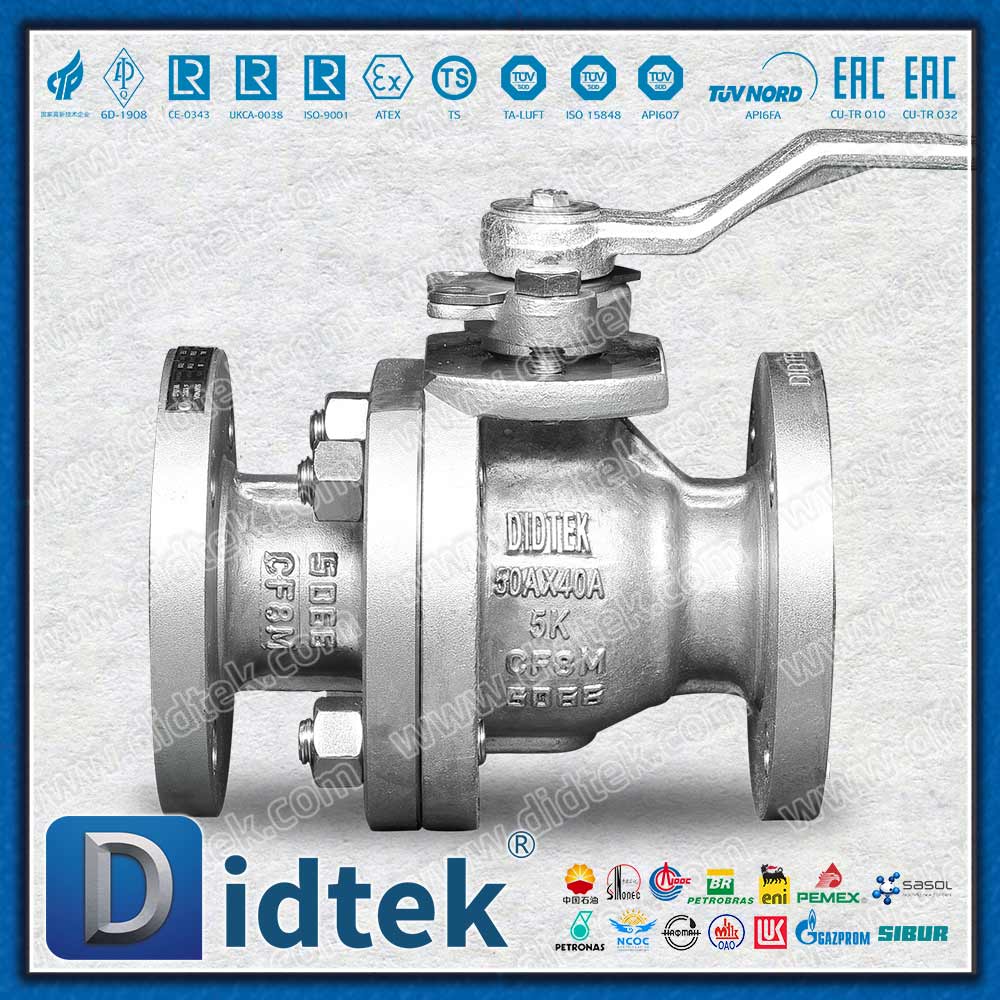

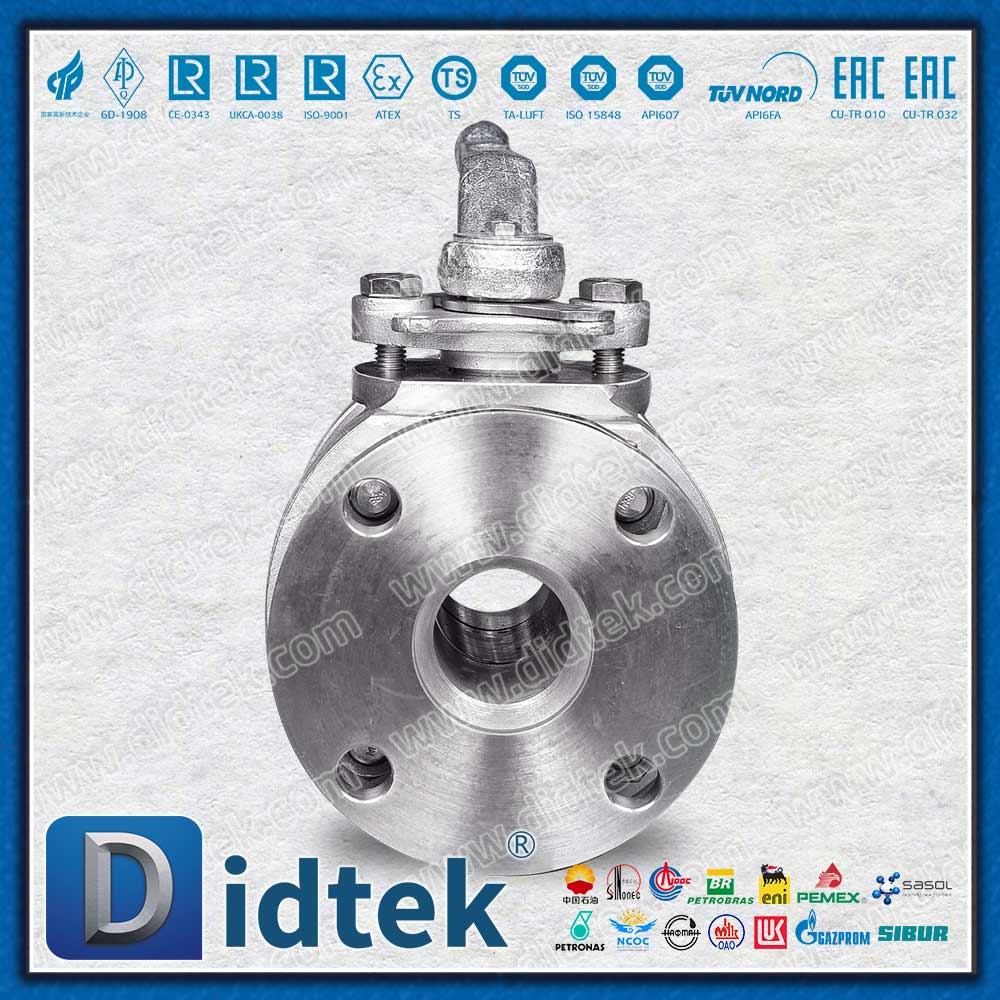

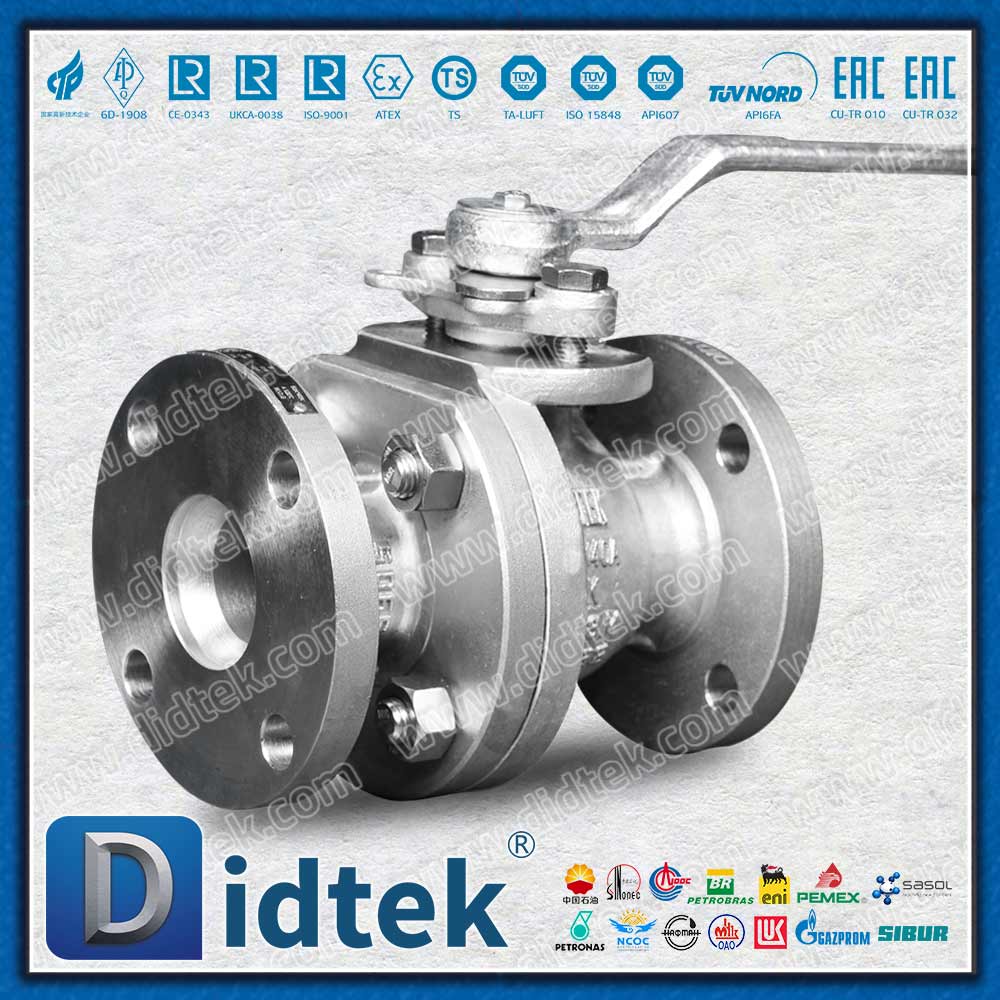

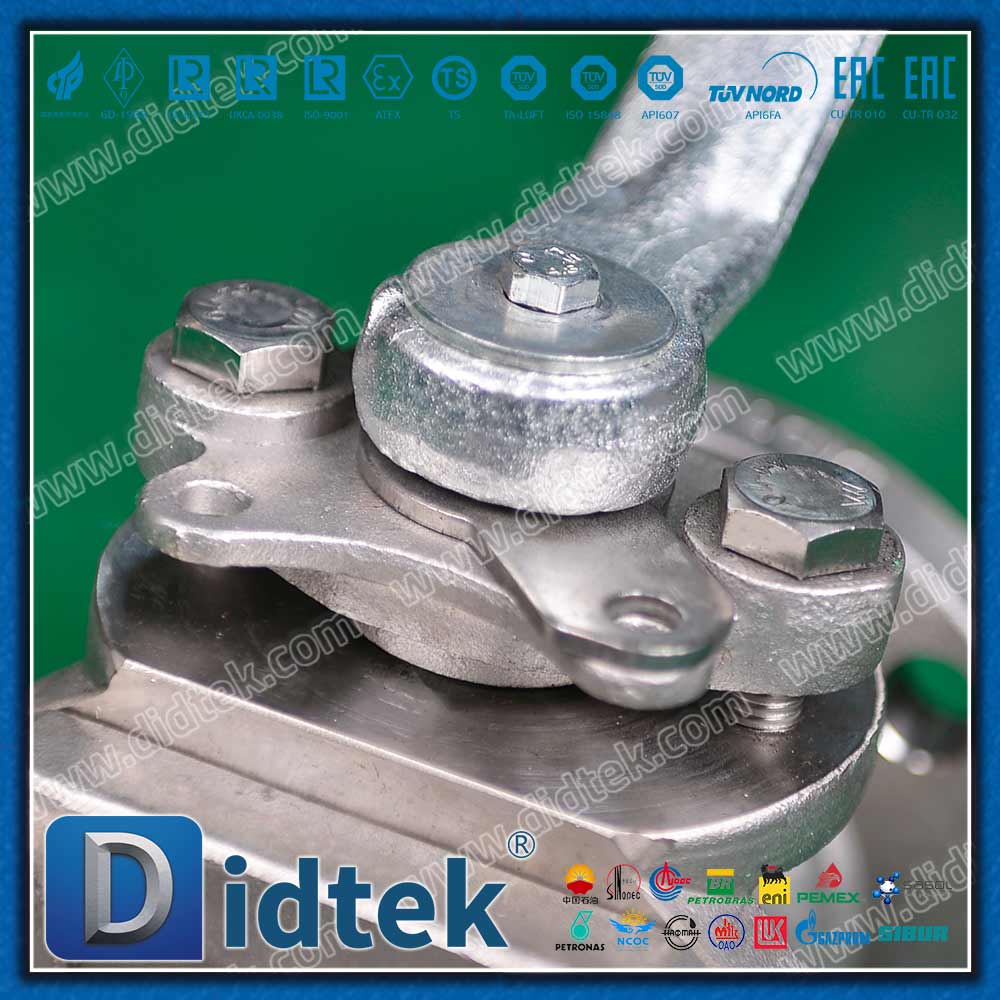

Valvola a sfera flottante con sede in PTFE JIS 5K a passaggio ridotto

Posizionamento del prodotto principale

Una valvola a sfera flottante che aderisce rigorosamente agli standard industriali giapponesi (JIS), caratterizzata da un design con percorso del flusso ridotto e una sede morbida della valvola in politetrafluoroetilene (PTFE). Pur garantendo una tenuta affidabile, raggiunge eccellenti prestazioni economiche ed è la scelta ideale per il controllo e l'intercettazione in sistemi di tubazioni a bassa pressione con fluidi corrosivi.

Dettagli delle specifiche tecniche

Caratteristiche principali del design

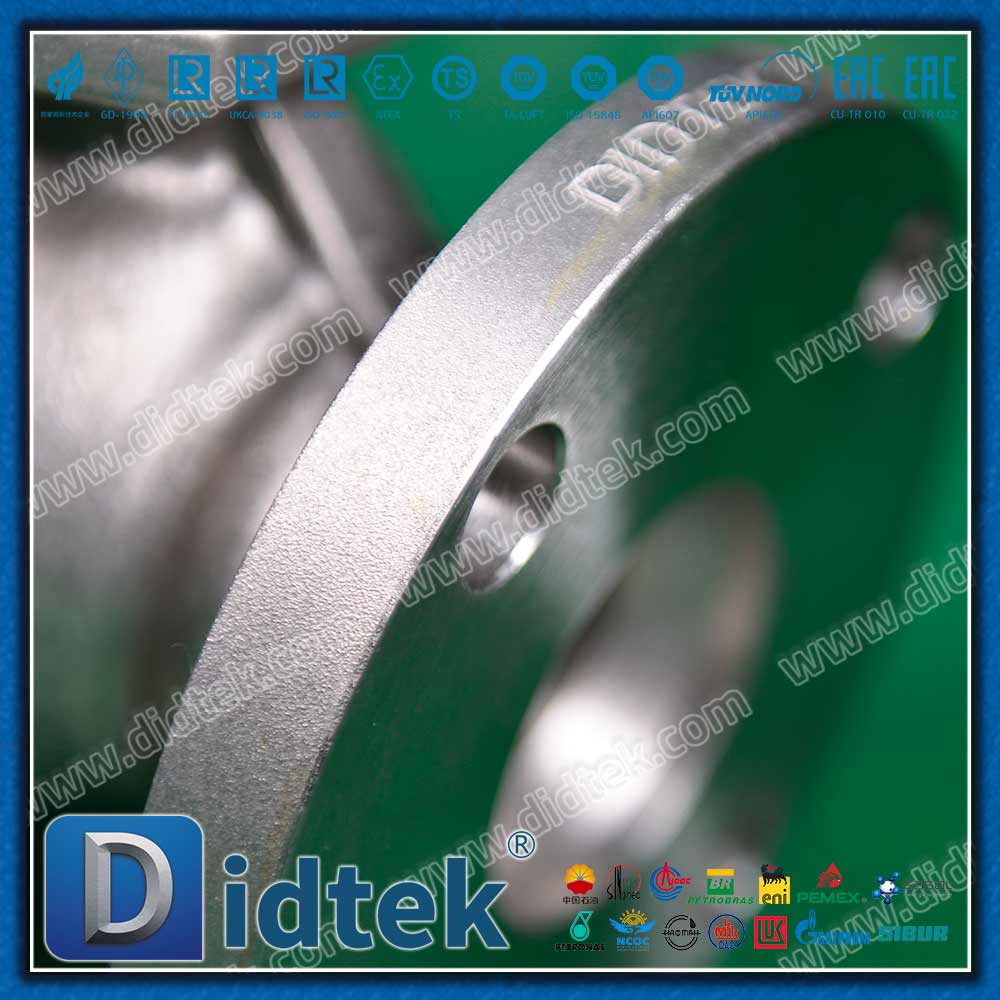

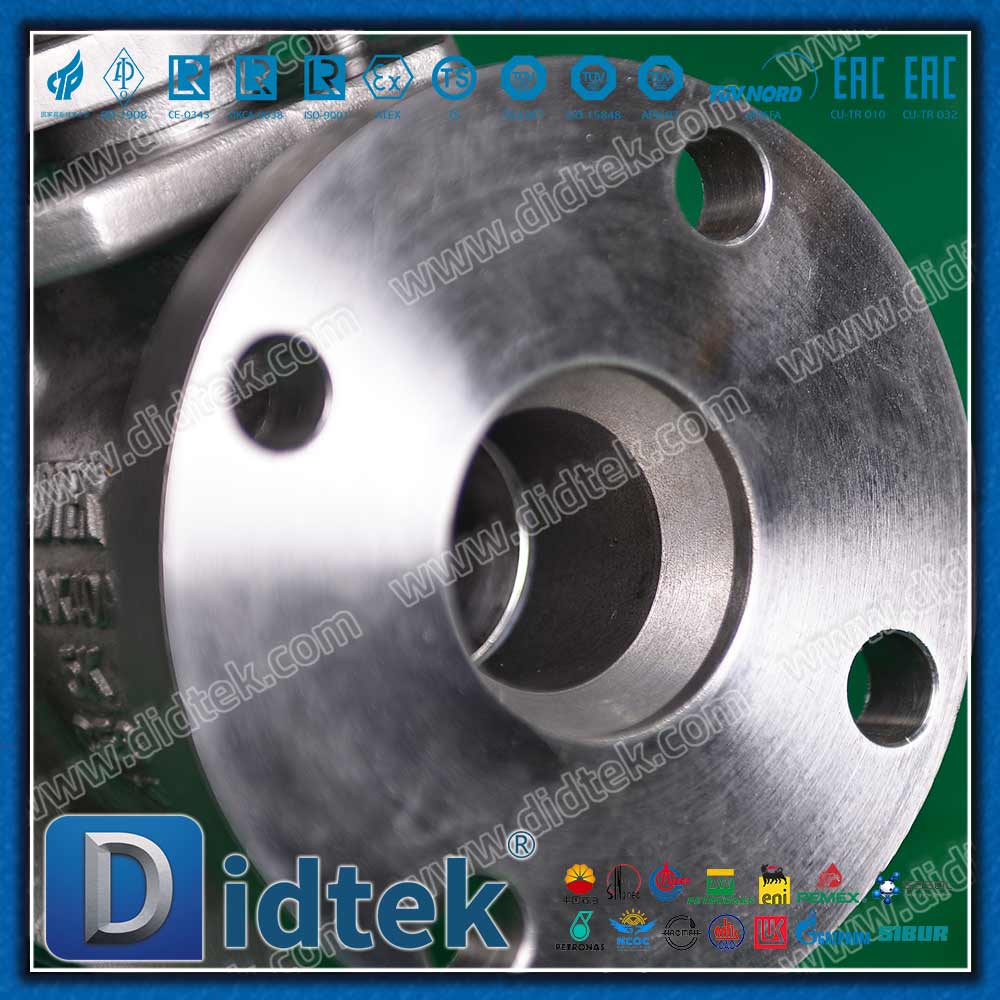

1. Flangia JIS 5K standard

Conformità agli standard: le dimensioni chiave come il diametro esterno della flangia, l'interasse dei fori dei bulloni e lo spessore sono pienamente conformi allo standard JIS B 2220, garantendo una connessione perfetta con tubazioni e apparecchiature in Giappone, Corea del Sud e Sud-Est asiatico che utilizzano lo standard JIS.

Pressione nominale: la pressione nominale 5K è adatta per sistemi di tubazioni a media e bassa pressione, con un limite superiore della pressione di esercizio di circa 9,8 bar (1,0 MPa) a temperatura normale.

2. Progettazione di canali di deflusso ridotti

Economico ed efficiente: il diametro del canale sferico è inferiore al diametro nominale della tubazione, rendendo la struttura della valvola più compatta e leggera, riducendo significativamente i costi di produzione e avendo una competitività di prezzo estremamente elevata.

Funzionamento a coppia ridotta: la sfera più piccola implica che è necessaria una minore coppia operativa durante il processo di apertura e chiusura, rendendo conveniente il funzionamento manuale e riducendo anche la richiesta di forza motrice dell'attuatore.

Considerazione sull'applicazione: è adatto per scenari applicativi che consentono una certa caduta di pressione e sono sensibili ai costi.

3. Guarnizione della sede della valvola in PTFE

Eccezionali prestazioni di tenuta: il materiale PTFE presenta un coefficiente di attrito estremamente basso e un'eccellente plasticità, consentendo una tenuta a livello di bolla (tipicamente fino a ANSI B16.104 Classe IV o superiore) e ottenendo perdite quasi pari a zero.

Ampia compatibilità chimica: ha un'eccellente resistenza alla stragrande maggioranza degli acidi forti, degli alcali forti, dei solventi e dei prodotti chimici corrosivi, rendendolo la scelta ideale per la gestione di mezzi corrosivi.

Proprietà autopulente: la superficie liscia e non appiccicosa non tende ad aderire ai supporti e ha una certa capacità autopulente.

4. Struttura a sfera galleggiante

Sigillatura automatica assistita da pressione: sotto l'azione della pressione media, la sfera subisce un leggero spostamento e viene premuta saldamente contro la sede della valvola all'estremità di uscita, formando una guarnizione autoserrante. Maggiore è la pressione del sistema, maggiore è la pressione specifica di tenuta e più affidabile è l'effetto di tenuta.

Sigillatura bidirezionale: nella progettazione, solitamente consente il bloccaggio e la sigillatura bidirezionale, senza restrizioni sulla direzione di installazione.

Struttura semplice: rispetto alle valvole a sfera fisse, ha una struttura più semplice ed è più comoda da mantenere.

Prestazioni e vantaggi

Elevate prestazioni in termini di costi: il design a diametro ridotto e la produzione standardizzata comportano notevoli vantaggi in termini di costi.

Eccezionale resistenza alla corrosione: il corpo della valvola in acciaio inossidabile combinato con la sede della valvola in PTFE può resistere a un'ampia gamma di fluidi corrosivi.

Funzionamento semplice e tenuta affidabile: la combinazione di coppia bassa e le eccellenti proprietà del PTFE garantisce il funzionamento affidabile della valvola per tutta la sua lunga durata.

Compatibilità standard e intercambiabilità: lo standard JIS garantisce comodità di installazione e intercambiabilità dei pezzi di ricambio in mercati specifici.

Design di sicurezza: il dispositivo antistatico integrato e il design ignifugo migliorano la sicurezza in condizioni di lavoro infiammabili ed esplosive.

Campi di applicazione tipici

Questa valvola è ampiamente utilizzata nelle condotte per mezzi corrosivi a media e bassa pressione nei seguenti settori:

Ingegneria chimica e petrolchimica: trasporto di vari acidi, alcali, solventi e altri prodotti chimici.

Trattamento dell'acqua e protezione ambientale: trattamento delle acque reflue, preparazione dell'acqua pura, sistemi di dosaggio di prodotti chimici.

Semiconduttori ed elettronica: sistemi per acqua ultrapura e sistemi di trasporto di prodotti chimici.

Produzione di carta e pasta di legno: soluzioni farmaceutiche, agenti sbiancanti e condutture di pasta di legno.

Ingegneria navale e oceanica: condutture dell'acqua di mare, acqua di zavorra, sistemi di acqua di sentina.

Industria generale: acqua di raffreddamento, aria compressa e altri sistemi di pubblica utilità.

Guida alla selezione

Si prega di confermare i seguenti parametri quando si seleziona il modello

Diametro nominale: DN15 - DN300 (o specifiche in pollici corrispondenti).

Materiale del corpo valvola: selezionare CF8(304)/CF8M(316)/CF3(304L)/CF3M(316L) in base alla corrosività del mezzo.

Modalità operativa: maniglia manuale, riduttore, attuatore pneumatico o elettrico.

Configurazioni opzionali: coperchio valvola esteso (per isolamento o bassa temperatura), dispositivo di bloccaggio, microinterruttore, ecc.

Riepilogo

La valvola a sfera flottante con sede valvola JIS 5K in PTFE con diametro ridotto è un prodotto classico che raggiunge un perfetto equilibrio tra costo, prestazioni e conformità agli standard. È diventata una scelta affidabile ed economica per il controllo dei fluidi in molti campi industriali, soprattutto nel mercato asiatico, grazie all'ampio riconoscimento degli standard JIS, ai vantaggi economici del design a diametro ridotto e all'eccezionale resistenza alla corrosione e alle prestazioni di tenuta delle guarnizioni in PTFE.
